10.1 Zoll 1024x600 TFT-LCD-Display-Modul mit RGB-Schnittstelle - 400 cd/m2 Industrie-LCD

Produktbeschreibung

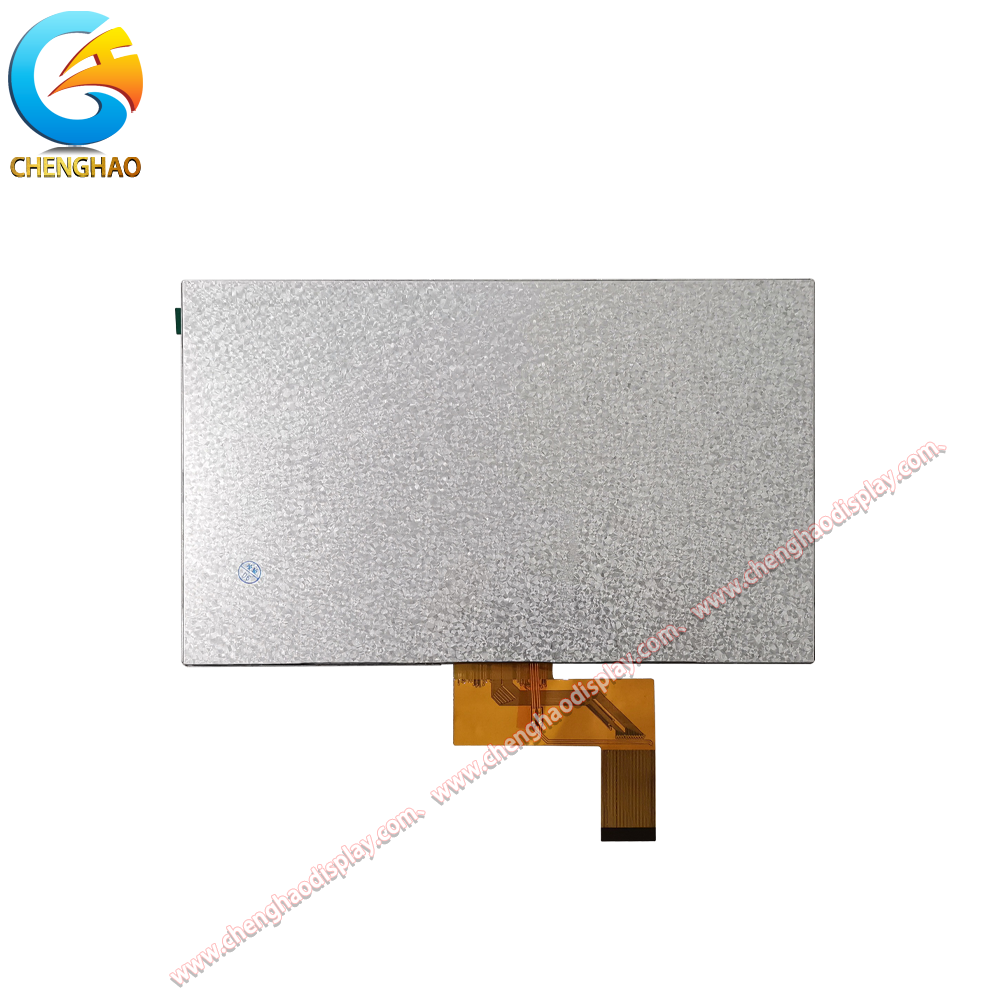

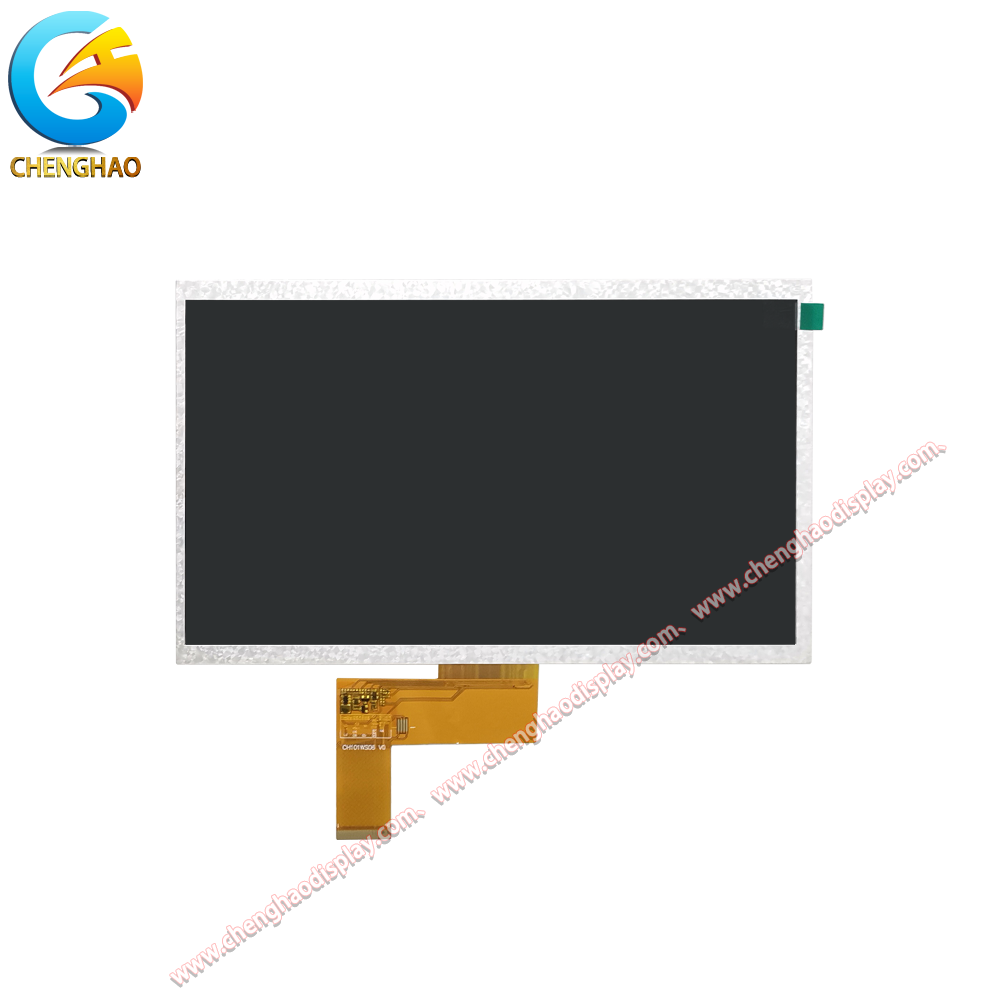

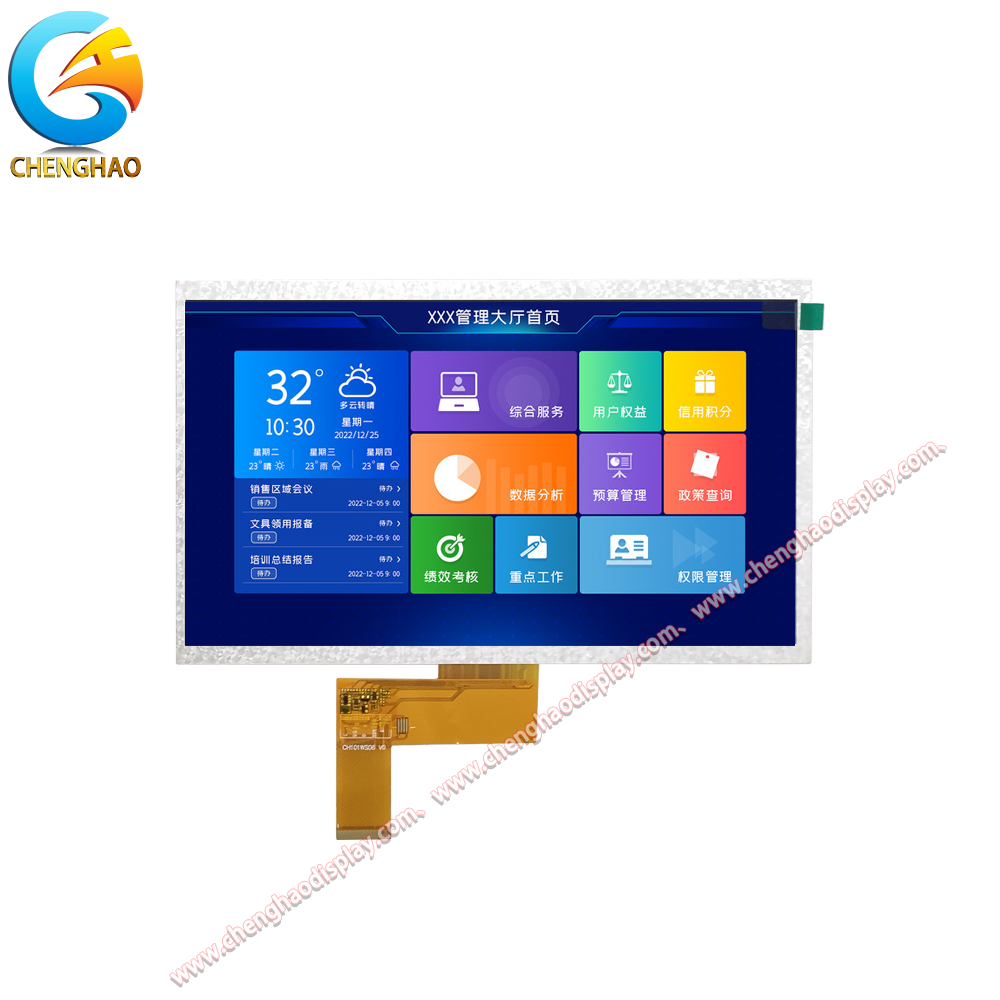

Das CH101WS06A ist ein 10,1-Zoll-TFT-LCD-Anzeigemodul mit einer aktiven Fläche mit großem Seitenverhältnis von 222,72 x 125,28 mm und einer WSVGA-Auflösung von 1024 x 600 Pixeln. Dieses Anzeigemodul nutzt eine standardmäßige 24-Bit-RGB-Schnittstelle mit einem 39-poligen FPC-Anschluss im 0,5-mm-Raster und ist damit mit einer Vielzahl eingebetteter Controller und Einplatinencomputer kompatibel, die üblicherweise in industriellen und kommerziellen Anwendungen verwendet werden. Mit einer typischen Helligkeit von 400 cd/m² und einem weiten Betrachtungswinkel von 80/80/80/80 Grad in alle Richtungen liefert das Display eine konsistente Bildqualität, die für industrielle Bedienfelder, Mensch-Maschine-Schnittstellen und Informationskioske geeignet ist. Das Modul arbeitet im Transmissionsmodus und verfügt über ein robustes mechanisches Design mit einem LCM-Umriss von 235,0 x 143,0 mm und einer Blendenöffnung von 226,25 x 128,1 mm für die Standard-Panelmontage. Der LED-Hintergrundbeleuchtungskreis ist für einen Durchlassstrom von 140 mA ausgelegt und sorgt so für eine stabile und gleichmäßige Ausleuchtung der gesamten Anzeigefläche. Dieses Anzeigemodul bietet eine kostengünstige Lösung für Anwendungen, die ein großformatiges Farbdisplay mit einer Standard-RGB-Schnittstelle erfordern, und ist somit eine ausgezeichnete Wahl für Entwickler eingebetteter Systeme und Hersteller von Industriegeräten. Der große Betriebstemperaturbereich und die robuste Konstruktion gewährleisten zuverlässige Leistung in anspruchsvollen Industrieumgebungen.

Produktmerkmale

• Großes 10,1-Zoll-WSVGA-Display für industrielle Anwendungen: Der Bildschirm mit einer Diagonale von 10,1 Zoll und einer Auflösung von 1024 x 600 bietet ausreichend Platz für die Anzeige detaillierter Informationen, Steuerschnittstellen und Datenvisualisierungen. Das Breitbild-Seitenverhältnis von 16:9 ist ideal für moderne HMI-Anwendungen, Digital Signage und Informationsanzeigen, bei denen sowohl Inhaltsdichte als auch Lesbarkeit wichtig sind. Die Helligkeit von 400 cd/m² sorgt für komfortables Betrachten in industriellen Innenumgebungen.

• Standard-RGB-Schnittstelle für einfache Integration: Die 24-Bit-RGB-Schnittstelle mit 39-poligem FPC-Anschluss ist eine der am häufigsten unterstützten Anzeigeschnittstellen in der Embedded-Systems-Branche. Es wird nativ von einem riesigen Ökosystem aus Mikrocontrollern und Einplatinencomputern unterstützt. Dadurch entfällt die Notwendigkeit einer Protokollkonvertierung oder spezieller Treiber-ICs, was sowohl die Stücklistenkosten als auch die Firmware-Entwicklungszeit erheblich reduziert.

• Großer Betrachtungswinkel für flexible Installation: Mit einem Betrachtungswinkel von 80/80/80/80 Grad in alle Richtungen behält das Display aus jeder Betrachtungsposition konsistente Farben und Kontraste bei. Dies ist besonders wertvoll für auf Schalttafeln montierte Geräte, bei denen Bediener den Bildschirm aus verschiedenen Winkeln betrachten können, und für Mehrbenutzeranwendungen wie öffentliche Informationskioske, bei denen das Display von Personen an verschiedenen Positionen lesbar sein muss.

• Robustes mechanisches Design für eingebettete Umgebungen: Der LCM-Umriss von 235,0 x 143,0 mm mit einer Blendenöffnung von 226,25 x 128,1 mm ist für die Standard-Panelmontage konzipiert. Der 39-polige FPC mit PI-Versteifung sorgt für zuverlässige elektrische Konnektivität, während der transmissive Anzeigemodus mit optimierter Treiberschaltung für die Hintergrundbeleuchtung eine gleichbleibende Leistung über die gesamte Betriebslebensdauer gewährleistet.

Produktzeichnung

Detaillierte Spezifikationen

Maßgeschneiderte Einführung

Bei Shenzhen ChengHao Optoelectronic Co., Ltd. bieten wir umfassende kundenspezifische Dienstleistungen für TFT-LCD-Module in verschiedenen Größen und Spezifikationen an. Für den CH101WS06A und ähnliche großformatige Anzeigemodule bieten wir eine flexible FPC-Anpassung an, einschließlich Anpassungen der Pin-Konfiguration, um sie an spezifische Steckerlayouts und PCB-Schnittstellenanforderungen anzupassen. Die Helligkeitsstufen können von Standard 200–400 cd/m² bis hin zu Konfigurationen mit hoher Helligkeit über 800 cd/m² für den Außenbereich oder Umgebungen mit hohem Umgebungslicht angepasst werden. Zu den Touchpanel-Optionen gehören kapazitive Touch-, Resistive-Touch- oder No-Touch-Konfiguration. Wir bieten auch individuelle Glaslinsenabdeckungen mit einstellbarer Dicke, Form und Farbe sowie Optionen für die Oberflächenbehandlung gegen Blendung und Fingerabdrücke an.

Anwendungsfälle

• Industrielle HMI und Bedienfelder: Die 10,1-Zoll-Größe mit einer Auflösung von 1024 x 600 ist eine ideale Wahl für industrielle Mensch-Maschine-Schnittstellen, CNC-Maschinensteuertafeln und HMIs für die Fabrikautomation. Der weite Betrachtungswinkel ermöglicht es dem Bediener, die Anzeige aus verschiedenen Positionen rund um die Anlage abzulesen, während die RGB-Schnittstelle den Anschluss an gängige industrielle Controller-Boards vereinfacht.

• Digital Signage und Informationskioske: Aufgrund der großen Anzeigefläche eignet sich dieses Modul für Digital Signage-Anwendungen im Innenbereich, öffentliche Informationsanzeigen und Wegweiserkioske. Die Helligkeit von 400 cd/m² sorgt für klare Sicht in Innenräumen wie Lobbys, Einzelhandelsflächen und Verkehrsknotenpunkten.

• Prototyping eingebetteter Systeme: Die standardmäßige RGB-Schnittstelle macht dieses Display zu einer hervorragenden Wahl für Prototyping-Plattformen. Es kann direkt an verschiedene Entwicklungsboards angeschlossen werden, die die parallele RGB-Ausgabe unterstützen, und bietet Ingenieuren so eine zuverlässige Anzeige für ihre eingebetteten Projekte.

FAQ

F: Was ist die typische Anwendung für das Anzeigemodul CH101WS06A?A: Dieses 10,1-Zoll-TFT-LCD-Modul ist für industrielle HMI, Digital Signage und Prototyping eingebetteter Systeme konzipiert. Aufgrund seiner Auflösung von 1024 x 600 und seines großen Betrachtungswinkels eignet es sich für Schalttafelgeräte und öffentliche Informationsanzeigen.

F: Enthält dieses Modul ein Touchpanel?A: Nein, das CH101WS06A ist ein reines Anzeigemodul. Wenn Touch-Funktionalität erforderlich ist, bieten wir eine Anpassung an, um kapazitive oder resistive Touchpanels hinzuzufügen.

F: Wie lang ist die Lebensdauer der LED-Hintergrundbeleuchtung?A: Die LED-Hintergrundbeleuchtung ist normalerweise für einen Dauerbetrieb von 30.000 bis 50.000 Stunden bei Nennstrom ausgelegt.

F: Was ist der Unterschied zwischen dem LCM-Umriss und der Größe des aktiven Bereichs?A: Der LCM-Umriss ist die physische Außenabmessung des Moduls einschließlich der Blende. Der aktive Bereich ist der tatsächliche Bereich, in dem Pixel angezeigt werden. Berücksichtigen Sie bei der Gestaltung Ihres Gehäuses den LCM-Entwurf für die richtige Passform.

F: Ist das Display für den Außenbereich geeignet?A: Die Standardversion mit 400 cd/m² Helligkeit ist für den Innenbereich konzipiert. Für Außenumgebungen empfehlen wir unsere Anpassungsoption für hohe Helligkeit.
