1.9 Zoll 170x320 IPS TFT LCD-Kapazität-Touch-Display-Modul 8-Bit SPI 400 cd/m2 Wasserdicht

Beschreibung des Produkts

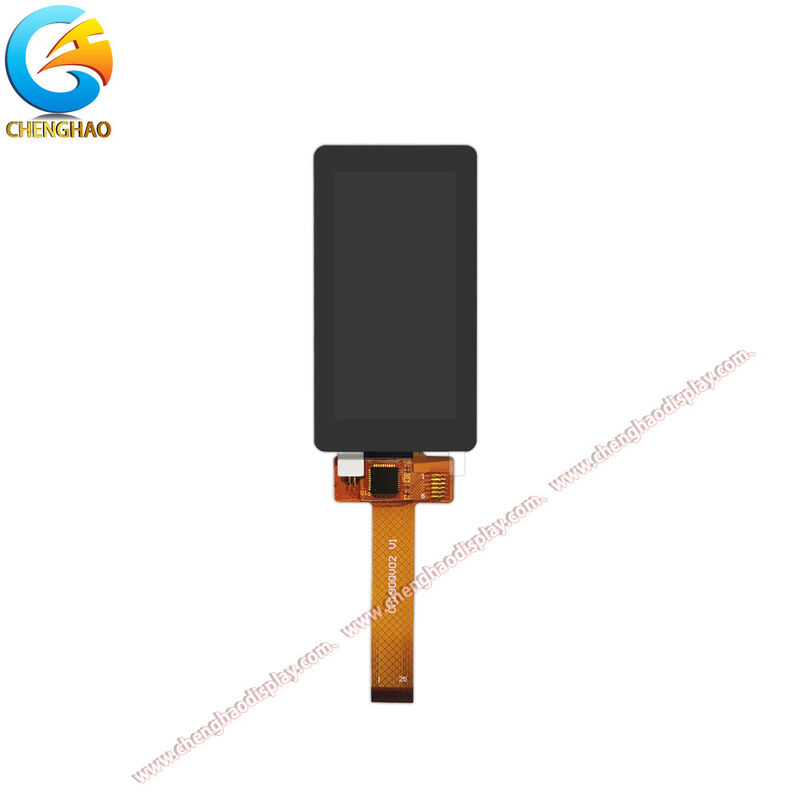

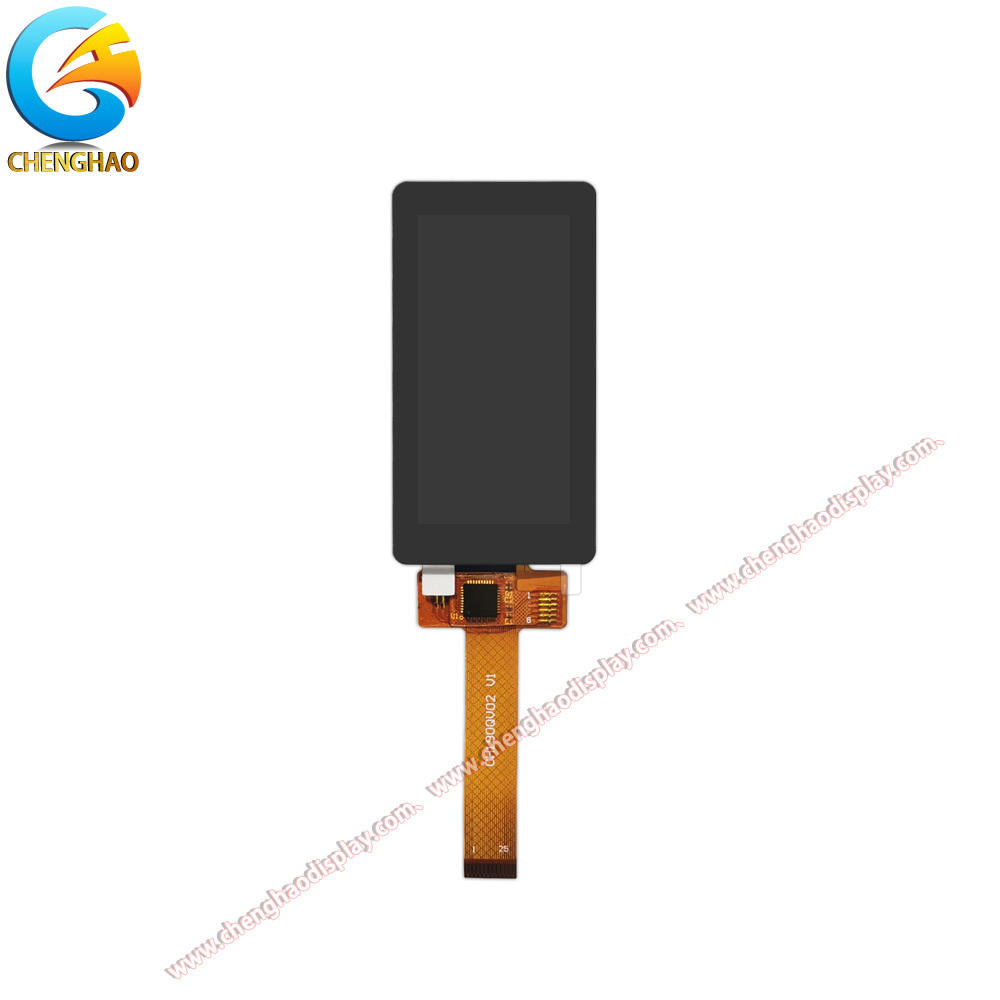

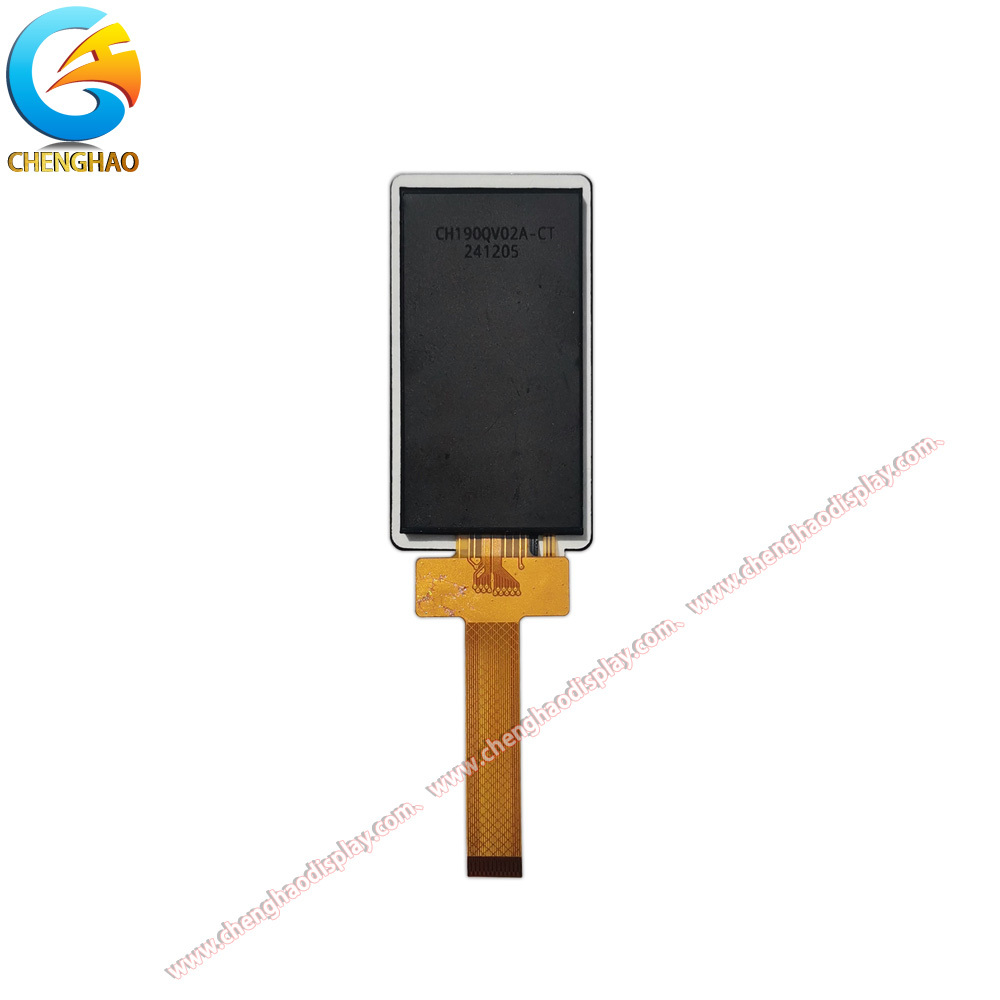

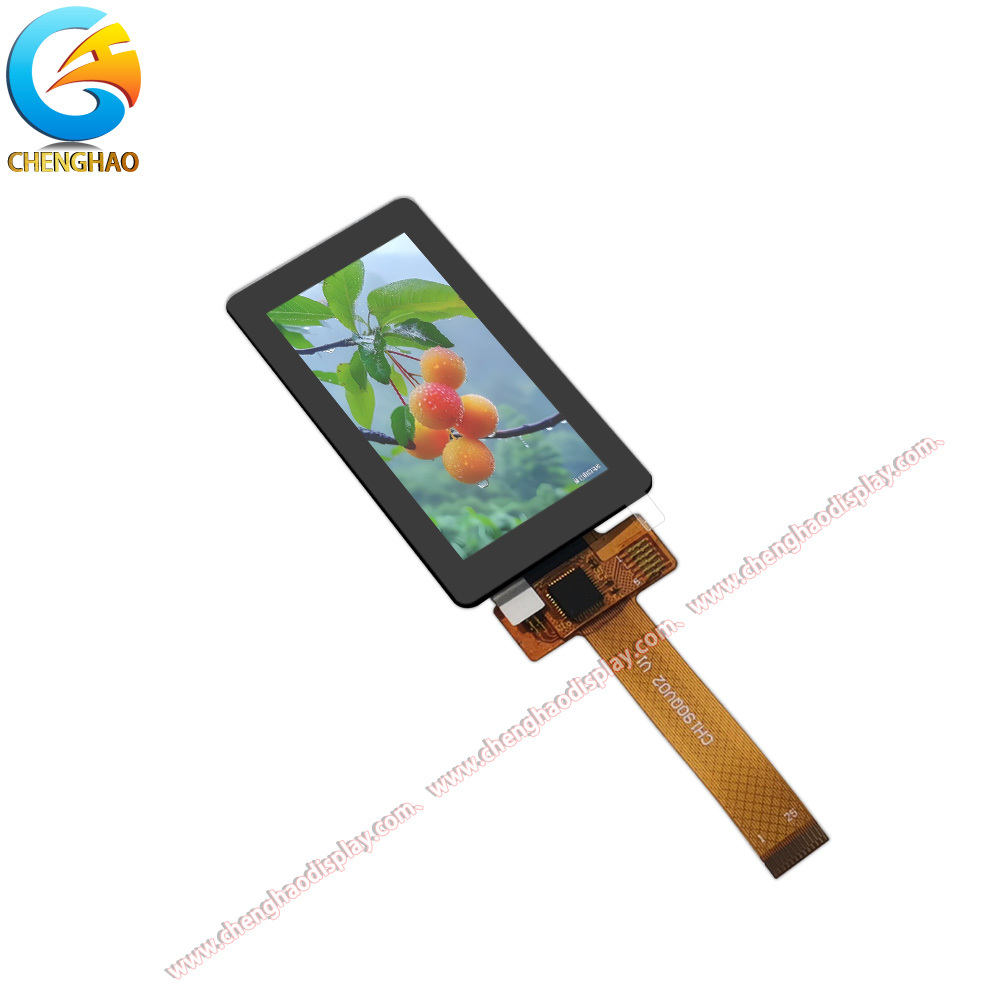

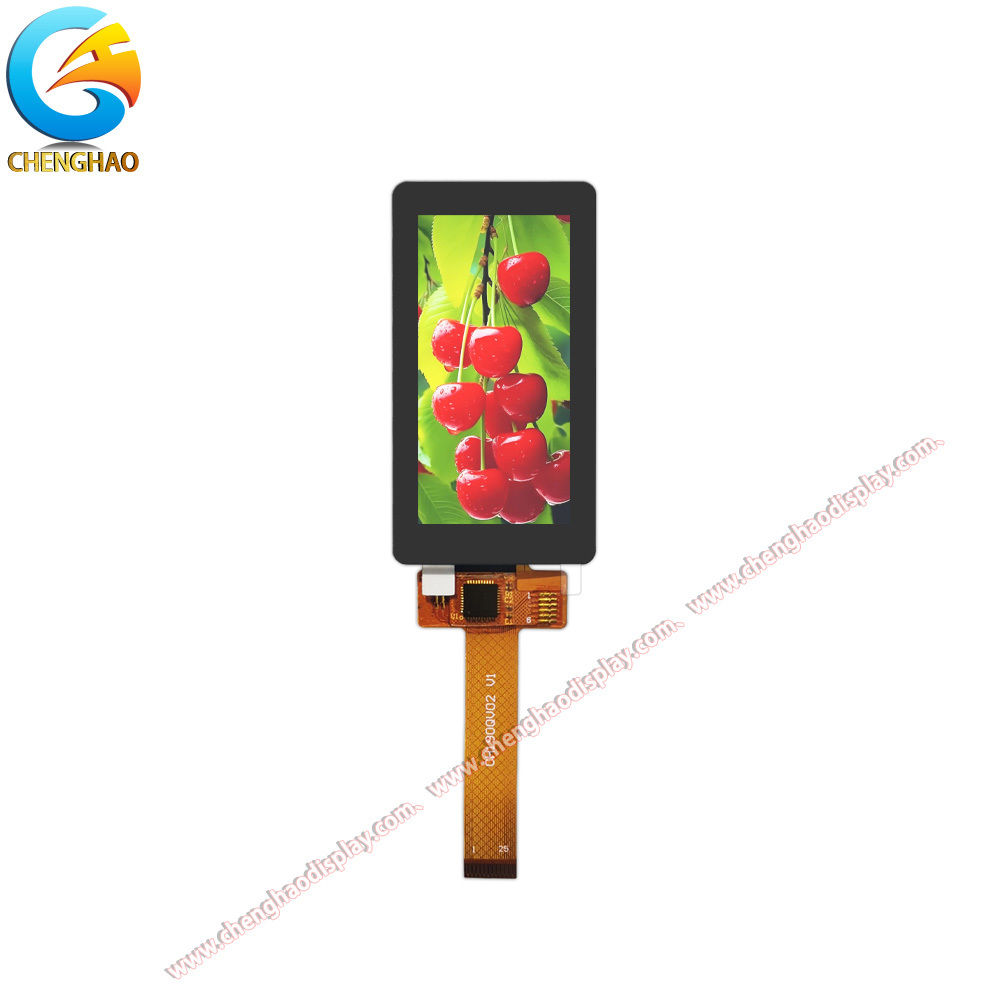

Das CH190QV02A-CT ist ein kompaktes 1,9-Zoll-TFT-LCD-Display-Modul, das für Anwendungen mit integrierter kapazitiver Touchfunktion mit einer leistungsstarken Kleinframat-Anzeige entwickelt wurde.Dieses Modul verfügt über eine Auflösung von 170x320 (RGB) Pixel in einer IPS-Panelkonfiguration (In-Plane Switching) mit, normalerweise schwarzer Anzeigemodus, der eine außergewöhnliche Bildqualität mit weiten Blickwinkeln und einer gleichbleibenden Farbwiedergabe aus nahezu jeder Richtung bietet.

Mit einer Helligkeit von 400 cd/m2 eignet sich dieses Anzeigemodule sowohl für Innen- als auch für Außenumgebungen, in denen die Lesbarkeit bei Umgebungsbeleuchtung wichtig ist.Das Modul unterstützt doppelte Schnittstellenoptionen, einschließlich 4-Linien 8-Bit-SPI und 8-Bit-parallele Schnittstelle des i80-Systems, die eine flexible Integration mit einer Vielzahl von Mikrocontrollern und eingebetteten Systemen ermöglicht.

Das integrierte kapazitive Touch-Panel (CTP) verwendet das I2C-Kommunikationsprotokoll für zuverlässige und reaktionsschnelle Touch-Eingabe, wodurch eine separate Touch-Controller-Integration nicht erforderlich ist.Die Gesamtmaße des Moduls messen 49.72mm x 25.80mm (TFT OD) mit einer aktiven Fläche von 42.72mm x 22.70mm, in einer LENS-Außenabmessung von 55.83mm x 29.50mm untergebracht..

Dieses Modul ist mit einer wasserdichten Struktur und einem 25-Pin-FPC-Anschluss (FH35C-25S-0.3SHW(50) ausgelegt und kann schwierigen Betriebsumgebungen standhalten und gleichzeitig eine zuverlässige Signalverbindung aufrechterhalten.Das Modul arbeitet im Spannungsbereich von 2.8V bis 3.3V und eignet sich für Anwendungen in der industriellen Steuerung, medizinischer Ausrüstung, intelligenten Haushaltsgeräten, tragbaren Instrumenten,und IoT-Terminals, bei denen Raumeffizienz und Bildschirmqualität kritische Anforderungen sind.

Die kapazitive Touch-Schnittstelle unterstützt Multi-Touch-Gesten und verbessert die Benutzerinteraktion in menügesteuerten Schnittstellen und Bedienfeldanwendungen.Die IPS-Technologie sorgt dafür, dass das Display bei Betrachtungswinkeln von bis zu 80 Grad in alle Richtungen einen hervorragenden Kontrast und Farbgenauigkeit aufweist, so dass es ideal für Geräte geeignet ist, bei denen mehrere Benutzer den Bildschirm gleichzeitig betrachten müssen oder bei denen das Display in unterschiedlichen Winkeln im Endproduktgehäuse positioniert werden kann.

Produktmerkmale

1Kompaktes 1,9-Zoll-IPS-Display mit 170x320 Auflösung

Der CH190QV02A-CT nutzt die fortschrittliche IPS-Technologie (In-Plane Switching), um eine außergewöhnliche Sichtleistung in einem kompakten 1,9-Zoll-Formfaktor zu bieten.Im Gegensatz zu Standard-TN-Panels, die unter Farbverschiebungen und Kontrastschädigung bei Abzentrumswinkeln leiden, dieses IPS-Modul hält eine gleichbleibende Farbgenauigkeit und Bildqualität über einen vollen 80-Grad-Ansichtskegel in alle Richtungen.Lesbarer Text und detaillierte Grafiken in einem kleinen aktiven Bereich von nur 42.72mm x 22.70mm, ideal für Platzbeschränkte Anwendungen wie Handinstrumenten, medizinische Sonden und kompakte HMI-Panels, wo jeder Millimeter zählt.

2Sonnenlicht Lesbar 400 cd/m2 Helligkeit

Mit einer Helligkeit von 400 cd/m2 bietet dieses Anzeigemodul eine hervorragende Lesbarkeit sowohl in Innen- als auch in Halb-Außenumgebungen.Die Hintergrundbeleuchtung mit hoher Leuchtkraft sorgt dafür, dass der Bildschirminhalt bei starker Umgebungsbeleuchtung sichtbar bleibt, z. B. Lageroberflächenterminals, Außenüberwachungsausrüstung oder Fahrzeug-Armaturenbrettanzeigen.Die 400 cd/m2 Hintergrundbeleuchtung liefert lebendige Farben und tiefe Schwarze, die die Benutzererfahrung in verschiedenen Anwendungsszenarien verbessern.

3. Integrierte kapazitive Berührung mit I2C-Schnittstelle

Das Modul ist mit einem hergestellten kapazitiven Touch-Panel (CTP) ausgestattet, das die Komplexität der Beschaffung und Montage einer separaten Touch-Komponente beseitigt.Der Touch-Controller kommuniziert über das branchenübliche I2C-Protokoll, die eine nahtlose Integration mit den meisten Mainstream-Mikrocontrollern ohne zusätzliche Treiberentwicklung ermöglicht.7 mm bietet einen robusten Oberflächenschutz bei gleichzeitiger Erhaltung einer hervorragenden Berührungsempfindlichkeit und optischer KlarheitDiese integrierte Lösung reduziert die BOM-Kosten, spart PCB-Platz und beschleunigt die Markteinführungszeit für Produktentwickler.

4. Dual Interface Flexibilität: SPI und i80 Parallel

Der CH190QV02A-CT unterstützt sowohl 4-Linien 8-Bit-SPI- als auch 8-Bit-parallele Schnittstellenmodus des i80-Systems und gibt den Konstrukteuren die Freiheit, die für ihre Anwendung am besten geeignete Schnittstelle zu wählen.SPI-Modus ist ideal für Systeme mit begrenzter GPIO-VerfügbarkeitDie parallele Schnittstelle der i80 bietet eine höhere Datenleistung,geeignet für Anwendungen, die häufige Bildschirmupdates oder animierte Inhalte erfordernDieses Dual-Interface-Design gewährleistet die Kompatibilität mit einer Vielzahl von MCU-Plattformen, darunter STM32, ESP32, Renesas.

5Wasserdichte Struktur für raue Umgebungen

Dieses LCD-Modul wurde mit einer speziellen wasserdichten Konstruktion entwickelt, um in Umgebungen, in denen Feuchtigkeit, Staub oder Kondens vorhanden sein können, zuverlässig zu arbeiten.Die Schutzdichtung um die LENS- und FPC-Anlage, kombiniert mit dem 0,7 mm großen Abdeckglas und der D.S.T.-Struktur (Double-Sided Tape), schafft eine Barriere gegen Eintritt von Flüssigkeiten und Partikeln.Dies macht das Modul zu einer ausgezeichneten Wahl für Außengeräte, Lebensmittelverarbeitungsmaschinen, medizinische Sterilisationsbereiche und industrielle Automatisierungssysteme, bei denen die Umweltresilienz eine kritische Voraussetzung ist.

Zeichnung des Produkts

Ausführliche Angaben

Einführung nach Maßgabe

Shenzhen Chenghao Optoelectronic Co., Ltd. bietet umfassende Anpassungsdienste für TFT-LCD-Module, Mono-LCD-Displays, farbige OLED-Module und Mono-OLED-Module an.Mit langjähriger Erfahrung in der Herstellung von DisplaymodulenWir wissen, dass die bereitgestellten Anzeigelösungen nicht immer den spezifischen Anforderungen jeder Anwendung entsprechen.Unser Engineering-Team arbeitet eng mit Kunden zusammen, um maßgeschneiderte Display-Lösungen zu entwickeln, die einzigartige Designbeschränkungen erfüllen, Umweltbedingungen und Leistungsziele.

FPC-Anpassung:Wir bieten flexible FPC- (Flexible Printed Circuit) -Design- und Fertigungsdienste an, einschließlich kundenspezifischer Formstruktur, Goldfingerform und Pin-Anpassung.Ob Sie eine bestimmte Steckverbinderorientierung benötigen, erweiterte Kabellänge oder zusätzliche EMI-Schirmung, unsere FPC-Anpassungsfähigkeiten sorgen für eine nahtlose Integration mit Ihrem Haupt-PCB-Design.

Anpassung der Schnittstelle:Unsere Module unterstützen eine Vielzahl von Schnittstellenoptionen, einschließlich SPI, MCU, RGB, MIPI, LVDS, eDP und HDMI. Wir können das Antriebsschema an Ihre bevorzugte MCU oder Anwendungsprozessor anpassen,Verringerung der Notwendigkeit von Level Shifters oder Protokollkonvertern in Ihrer Systemarchitektur.

Anpassung der Helligkeit:Je nach Anwendungsumgebung bieten wir Standardhelligkeitsniveaus (200-300 cd/m2), Optionen für hohe Helligkeit (500 cd/m2 und höher) und einstellbare Hintergrundbeleuchtungskonfigurationen an.Für den CH190QV02A-CT, kann die Standardhelligkeit von 400 cd/m2 an spezifische Anforderungen an die Sichtbarkeit im Innen- oder Außenbereich angepasst werden.

Optionen des Touch-Panels:Wir bieten Kapazitive Touch (CTP), Resistive Touch und No-Touch-Konfigurationen basierend auf Ihren Anwendungsbedürfnissen.Für moderne Schnittstellen, die mehrfach berührbare Gesten und eine reibungslose Benutzerinteraktion erfordern, bieten unsere kapazitiven Touch-Lösungen eine ausgezeichnete Reaktionsfähigkeit.

Anti-Glanzbehandlung (AG):Um die Lesbarkeit in hellen Umgebungen zu verbessern, bieten wir eine anti-glare Oberflächenbehandlung an, die die Reflektion des Umgebungslichts reduziert.und medizinische Geräte, bei denen die Blendung des Bildschirms die Nutzbarkeit beeinträchtigen kann.

Anpassung der Glasschutzlinse:Unser Service zur Anpassung von Glasdeckellinsen ermöglicht Anpassungen der Dicke (von 0,5 mm bis 2,0 mm), der Form (gerundete Ecken, Kerben oder spezielle Ausschnitte), der Farbe (weiß, schwarz oder benutzerdefiniert),und Siebdruck (Logos)Die CH190QV02A-CT verfügt über eine 0,7mm-Abdeckungsglas mit schwarzer Seidenfläche, und wir können diese Parameter anpassen, um Ihre Produktdesign-Ästhetik zu entsprechen.

Mit unserem flexiblen MOQ und schnellen Prototyping-Fähigkeiten ist Chenghao Ihr idealer Partner für maßgeschneiderte Display-Lösungen, die Ihren Produktentwicklungszyklus beschleunigen und die Markteinführung verkürzen.

Anwendungsfälle

1Industrie-Handheld-Terminal

Der kompakte 1,9-Zoll-Formfaktor und die wasserdichte Konstruktion machen den CH190QV02A-CT zu einer ausgezeichneten Wahl für tragbare industrielle Endgeräte, die für Lagerverwaltung, Logistikverfolgung,und FelddienstanträgeDie 170x320-Pixel-Auflösung bietet ausreichend Bildschirmfläche für die Anzeige von Inventarlisten, Barcode-Scan-Ergebnissen,und Navigationsanweisungen bei gleichzeitiger Aufrechterhaltung eines für den Einsatz mit einer Hand ausreichend geringen Gerätenabdrucks. Die 400 cd/m2 Helligkeit sorgt für die Lesbarkeit sowohl in Innenlagern als auch in Außenladenbereichen,während die kapazitive Touch-Schnittstelle intuitive Menünavigation und Dateneingabe ohne die Notwendigkeit physischer Tastaturen ermöglichtDie wasserdichte Struktur schützt das Display vor Feuchtigkeit und Staub in Industrieumgebungen, verlängert die Lebensdauer des Geräts und reduziert den Wartungsaufwand.

2. Medizinisches Überwachungsgerät

Im medizinischen Bereich eignet sich der CH190QV02A-CT für tragbare Diagnosegeräte und Patientenüberwachungsgeräte, bei denen Größe, Zuverlässigkeit und Anzeigqualität von entscheidender Bedeutung sind.Die IPS-Technologie ermöglicht eine gleichbleibende Farbwiedergabe und Kontrast bei weiten Betrachtungswinkeln, was für medizinische Fachkräfte, die die Anzeige während der Verfahren möglicherweise aus verschiedenen Positionen betrachten müssen, unerlässlich ist.Die kapazitive Berührungsschnittstelle ermöglicht eine Handschuhe-Bedienung, wenn sie entsprechend konfiguriert ist, so dass es für klinische Umgebungen geeignet ist, in denen Hygieneprotokolle einen Barriere-Schutz erfordern.Das große Betriebstemperaturbereich und die wasserdichte Konstruktion des Moduls machen es auch für sterilisierbare Medizinprodukte geeignet, die regelmäßiger Reinigung und Desinfektion standhalten müssen.

3. Smart Home-Steuerung

Das schlanke Profil und die integrierte Berührungsfähigkeit des CH190QV02A-CT machen es zu einer idealen Anzeigelösung für intelligente Heimsteuerungen, Thermostate und Umweltüberwachungsschnittstellen.Ein 9-Zoll-Display ist groß genug, um Temperaturwerte anzuzeigen, Luftfeuchtigkeitsniveaus, Systemstatus-Symbole und berührungsbasierte Bedienelemente, während sie bei Wandmontage oder Integration in Hausautomationsausrüstung unauffällig bleiben.Die doppelten Schnittstellenoptionen (SPI und i80) bieten Flexibilität für die Integration mit beliebten Smart Home Controllern und IoT-Gateway-Plattformen, während die Helligkeit von 400 cd/m2 dafür sorgt, dass das Display bei unterschiedlichen Lichtverhältnissen im Innenraum von schwach beleuchteten Fluren bis zu sonnenbeleuchteten Wohnzimmern lesbar bleibt.

Häufig gestellte Fragen

F1: Kann dieses Anzeigemodul im Freien verwendet werden?

Ja, die CH190QV02A-CT verfügt über eine Hintergrundbeleuchtung von 400 cd/m2, die eine gute Lesbarkeit in Halb-Außen-Umgebungen und schattigen Außenbereichen bietet.Wir empfehlen, das Display unter Ihren spezifischen Lichtverhältnissen zu bewertenUnser Anpassungsservice kann bei Bedarf auch die Helligkeit auf 500 cd/m2 oder höher erhöhen.

F2: Wie hoch ist die Schnittstellenspannung dieses Moduls?

Das Modul arbeitet mit einer E/A-Spannung von 2,8 V bis 3,3 V, die mit Standard-Logiksystemen mit 3,3 V kompatibel ist.Wir können Empfehlungen für geeignete Lösungen für die Ebeneverschiebung geben.

F3: Unterstützt das kapazitive Touch-Panel Multi-Touch-Gesten?

Ja, der integrierte kapazitive Touch-Controller unterstützt grundlegende Multi-Touch-Gesten, einschließlich Tippen, Doppeltappen, Wischen und Pinch-Zoom.Die I2C-Schnittstelle bietet eine reaktionsschnelle Berührungsdatenübertragung für eine reibungslose BenutzerinteraktionDas Touch-Panel kann auch für den Handschuhbetrieb angepasst werden, wenn dies für medizinische oder industrielle Anwendungen erforderlich ist.

F4: Was ist die Mindestbestellmenge (MOQ) für dieses Modell?

Unser Standard-MOQ für dieses Modell beginnt bei einer angemessenen Mindestbatchmenge. Für Prototypen und Kleinserien bieten wir Probenmengen an.Bitte kontaktieren Sie unser Verkaufsteam für spezifische MOQ Informationen basierend auf Ihren Projektanforderungen.

F5: Kann der FPC-Anschluss oder die Kabellänge angepasst werden?

Wie in unserer Anpassungsanleitung beschrieben, bieten wir eine vollständige FPC-Anpassung an, einschließlich Anschlusstyp, Pinzahl, Kabellänge und Goldfinger-Design.3SHW(50) Verbindungskonfiguration passt nicht zu Ihrem PCB-Layout, kann unser Ingenieurteam eine maßgeschneiderte FPC-Lösung entwickeln, um eine ordnungsgemäße und zuverlässige Konnektivität zu gewährleisten.

F6: Ist das Display für batteriebetriebene Geräte geeignet?

F7: Ist das Modul RoHS-zertifiziert?

Ja, alle Produkte von Shenzhen Chenghao Optoelectronic Co., Ltd. werden in Übereinstimmung mit den RoHS-Richtlinien hergestellt..RoHS-Zertifizierungsdokumente sind auf Anfrage erhältlich.
