1.14 Zoll IPS TFT LCD Modul SPI Schnittstelle Weite Temperatur für industrielle Anwendung

Produktbeschreibung

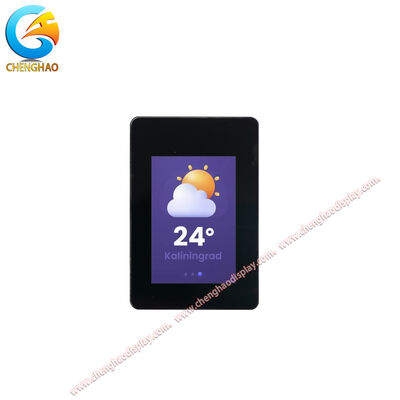

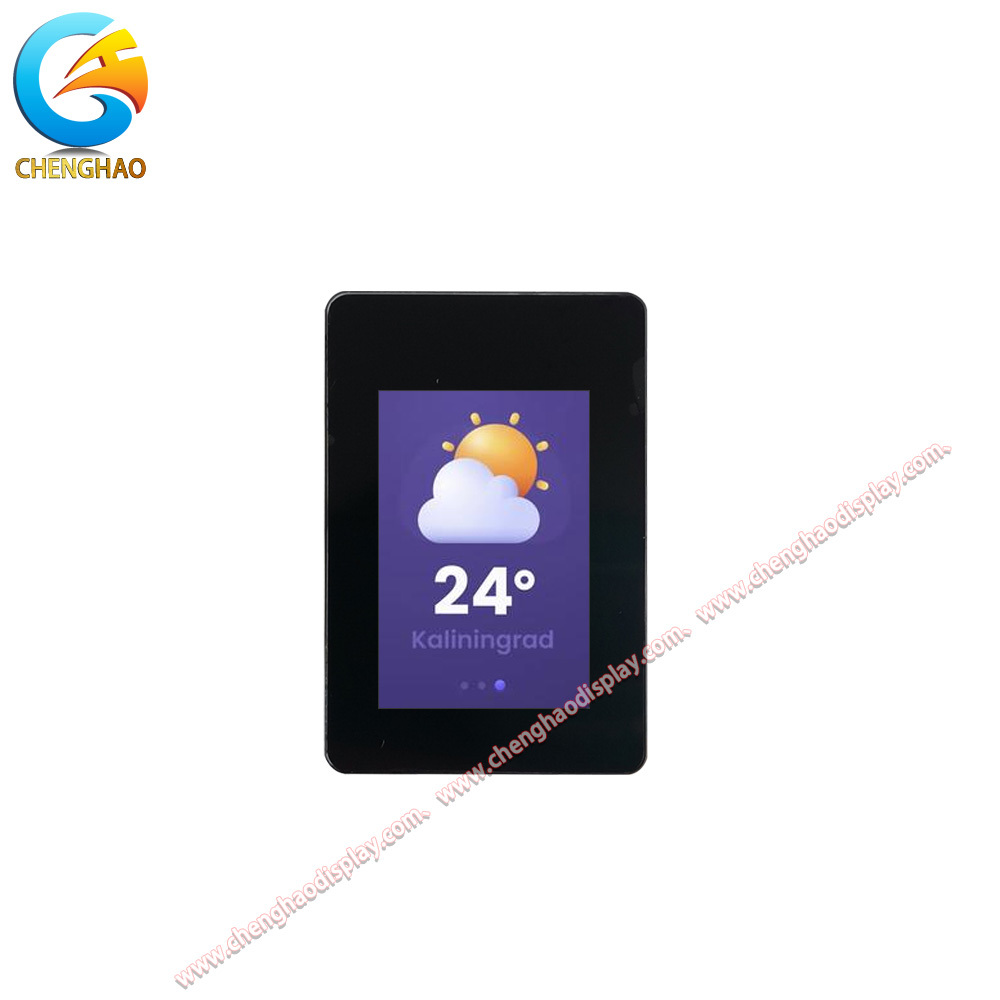

Das CH114QV01A-L-PA ist ein kompaktes 1,14-Zoll-IPS-TFT-LCD-Modul, das für industrielle und eingebettete Anwendungen entwickelt wurde, die eine zuverlässige Anzeigeleistung in Umgebungen mit begrenztem Platzbedarf erfordern. Dieses Display mit kleinem Formfaktor verfügt über eine Auflösung von 135×RGB×240 Punkten und liefert klare und scharfe Bilder, die für Benutzeroberflächen, Statusanzeigen und Datenvisualisierungspanels geeignet sind.

Dieses mit der fortschrittlichen IPS-Technologie (In-Plane Switching) ausgestattete TFT-LCD-Modul bietet einen außergewöhnlichen vollen Betrachtungswinkel von 80/80/80/80 Grad und sorgt so für eine konsistente Farbwiedergabe und Bildqualität aus praktisch jeder Blickrichtung. Der transmissive Anzeigemodus mit normalerweise schwarzem Zustand bietet ein hervorragendes Kontrastverhältnis und eignet sich daher ideal sowohl für Innenräume als auch für Umgebungen mit kontrollierter Beleuchtung.

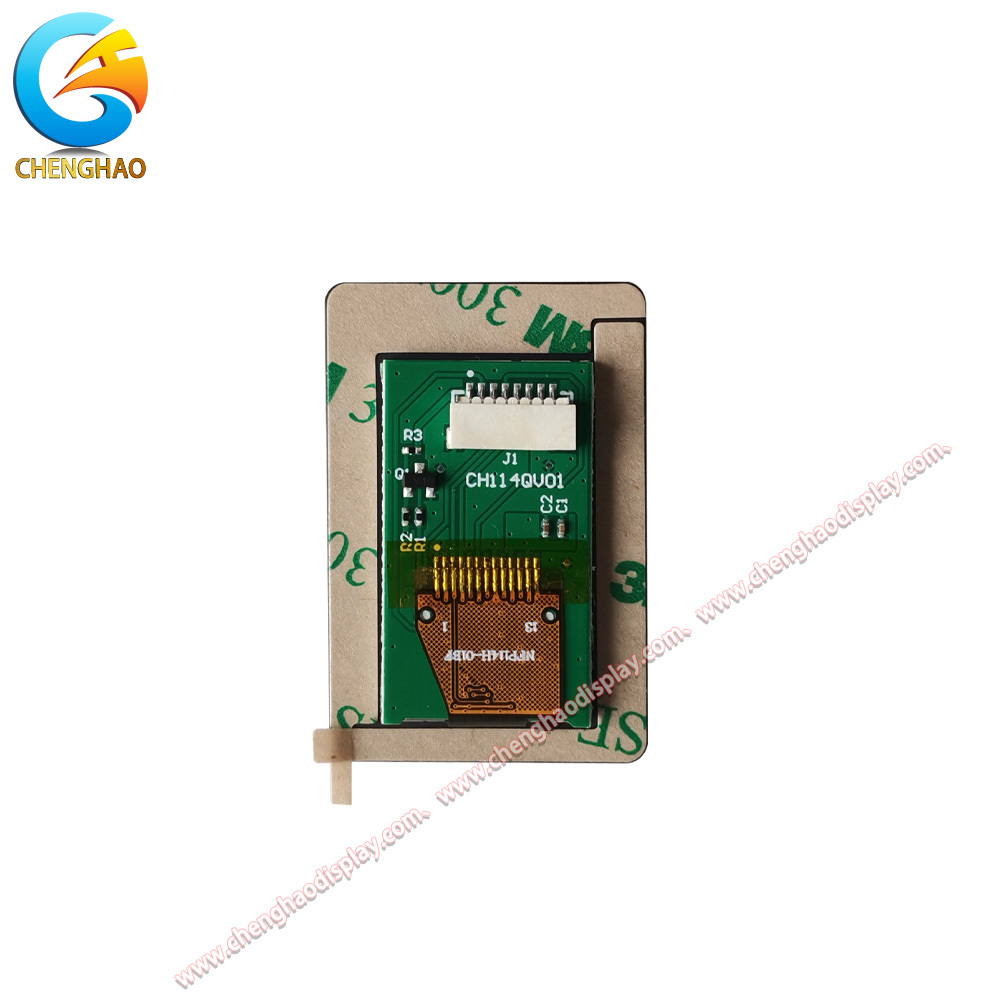

Das Modul nutzt das SPI-Kommunikationsprotokoll (Serial Peripheral Interface), wodurch die Anzahl der erforderlichen Verbindungspins deutlich auf nur 8 Pins am FPC reduziert wird. Durch diese vereinfachte Schnittstellenarchitektur eignet sich der CH114QV01A-L-PA besonders für die Integration mit Mikrocontrollern und eingebetteten Systemen, bei denen die GPIO-Ressourcen begrenzt sind.

Mit einer typischen Leuchtdichte von 350 cd/m² bietet dieses Display eine ausreichende Helligkeit für die meisten Innenanwendungen bei gleichzeitiger Beibehaltung der Energieeffizienz. Das Modul ist für einen zuverlässigen Betrieb über einen weiten Temperaturbereich von -20 °C bis +70 °C ausgelegt und verfügt über eine Speicherkapazität von -30 °C bis +80 °C, wodurch eine zuverlässige Leistung in anspruchsvollen Industrieumgebungen gewährleistet wird.

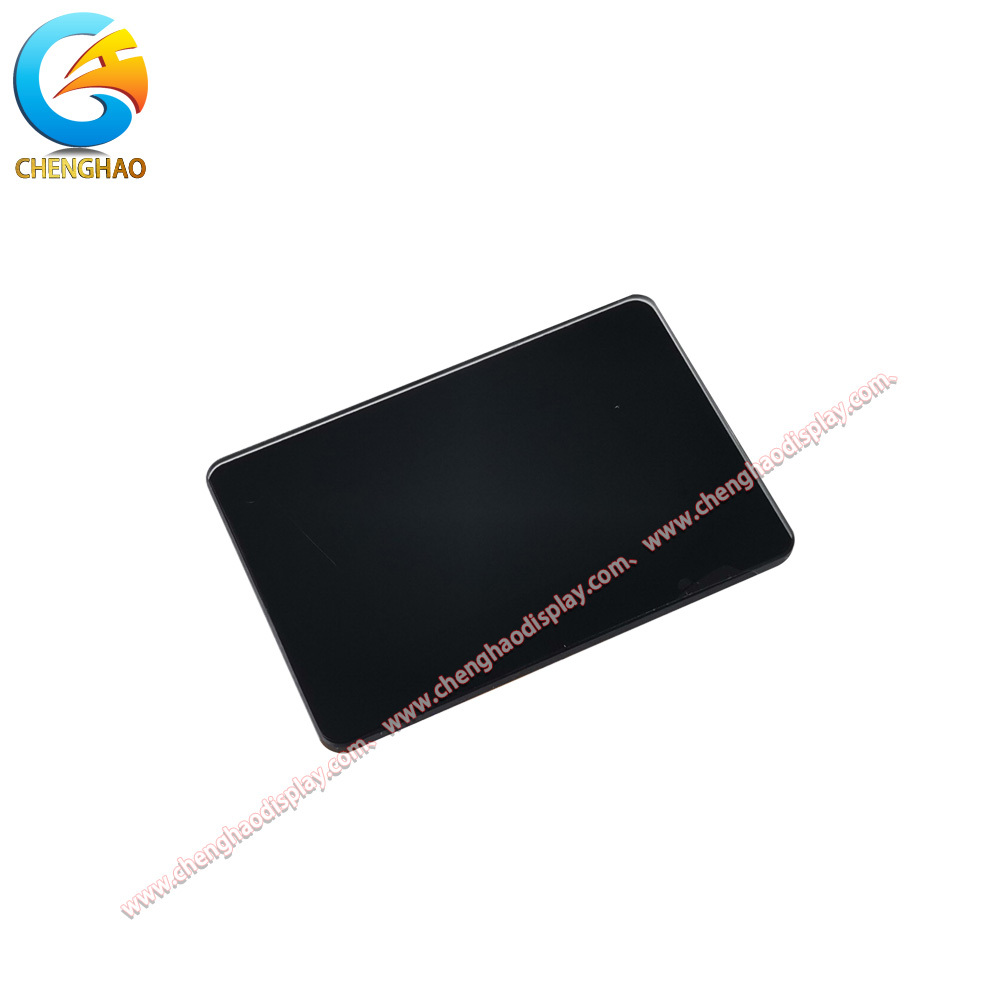

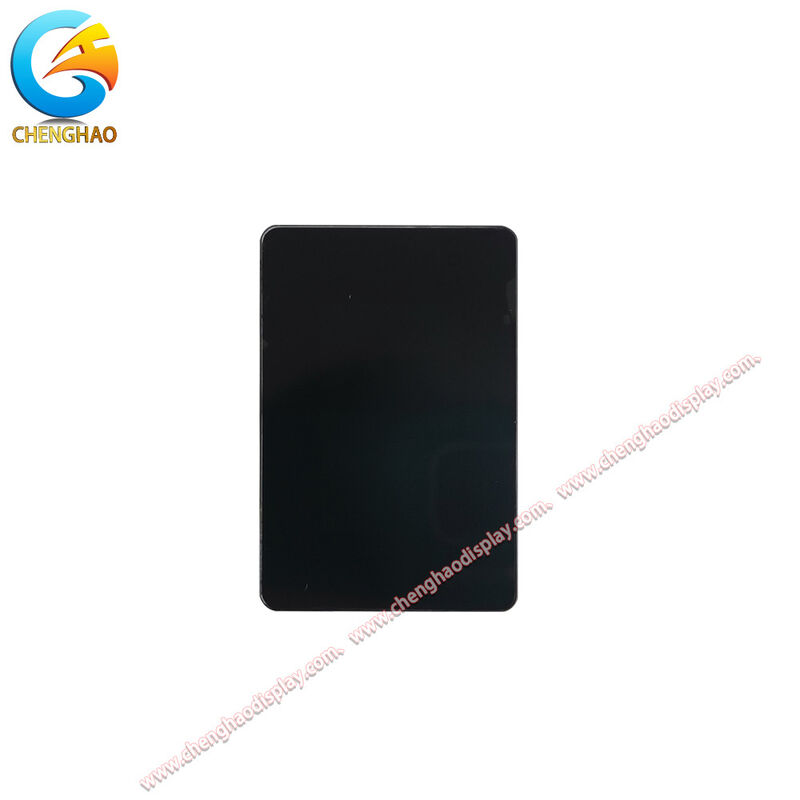

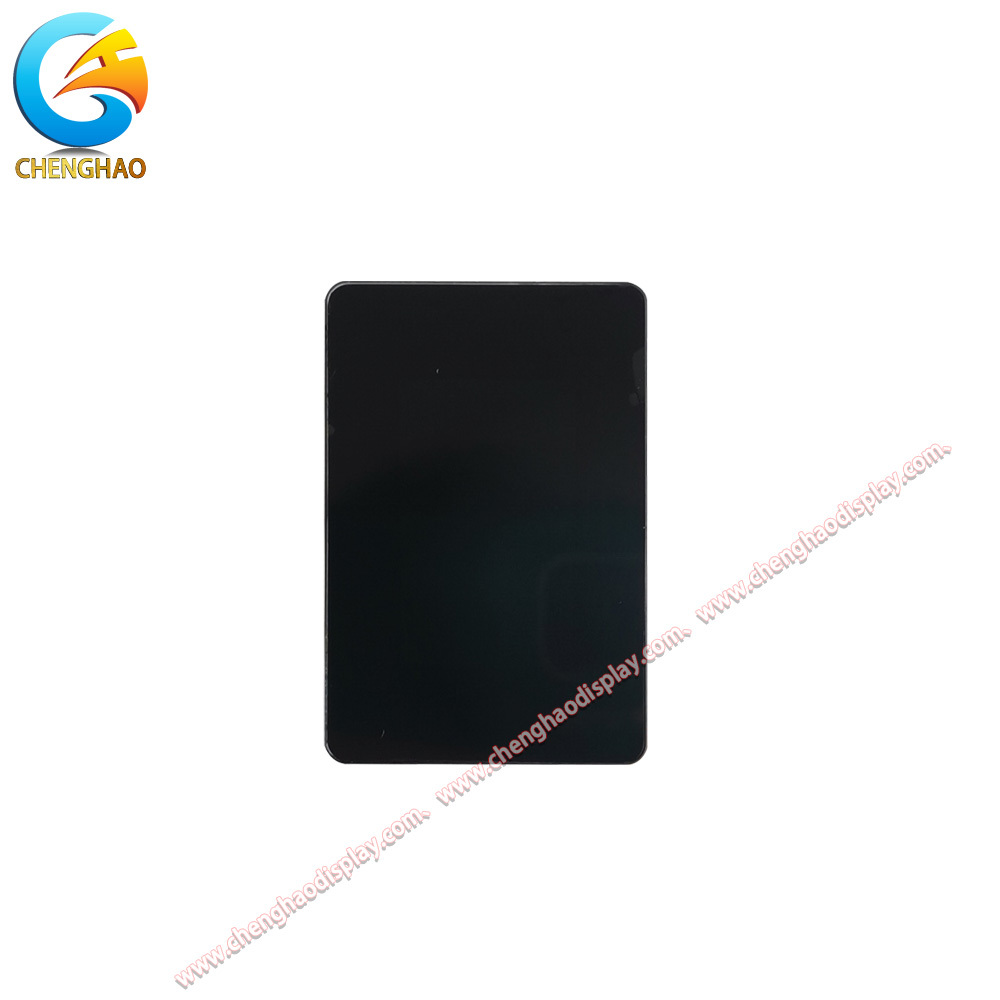

Ein besonderes Merkmal dieses Moduls ist die integrierte Glaslinsen-Schutzabdeckung mit 1,8 mm Dicke, die einen verbesserten mechanischen Schutz für das darunter liegende TFT-Panel ohne Touch-Funktionalität bietet. Dank dieser robusten Konstruktion eignet sich das Display für Anwendungen, bei denen eine physische Haltbarkeit unerlässlich ist, eine kapazitive Berührungsinteraktion jedoch nicht erforderlich ist.

Die aktive Fläche misst 14,86 x 24,91 mm bei einer Gesamtabmessung des TFT-Umrisses von 27,80 x 31,00 mm und bietet ein optimales Gleichgewicht zwischen Displayfläche und kompakter Stellfläche für tragbare und handgehaltene Geräte.

Produktmerkmale

Kompakte Größe für platzbeschränkte AnwendungenDer 1,14-Zoll-Formfaktor macht dieses IPS-TFT-LCD-Modul zu einer hervorragenden Wahl für Handgeräte, tragbare Instrumente und eingebettete Systeme, bei denen Platinenplatz und Gehäusevolumen knapp sind. Der geringe Platzbedarf ermöglicht Designern die Integration eines funktionalen Displays, ohne die Produktabmessungen wesentlich zu vergrößern.

IPS-Technologie für ein überragendes SeherlebnisIm Gegensatz zu herkömmlichen TN-Panels sorgt die in diesem Modul verwendete IPS-Technologie für eine gleichbleibende Farbgenauigkeit und Helligkeit über alle Betrachtungswinkel hinweg. Benutzer können die Anzeige aus jeder Richtung betrachten, ohne dass es zu Farbverschiebungen oder Kontrasteinbußen kommt, was besonders wertvoll für kollaborative Umgebungen ist, in denen mehrere Benutzer möglicherweise denselben Bildschirm sehen.

SPI-Schnittstelle für vereinfachte IntegrationDas SPI-Kommunikationsprotokoll reduziert die Schnittstellenkomplexität auf nur 8 Pins, wodurch dieses Modul hochkompatibel mit einer Vielzahl von Mikrocontrollern ist, einschließlich der ARM Cortex-M-Serie, ESP32 und anderen beliebten eingebetteten Plattformen. Die vereinfachte Pinanzahl reduziert außerdem die Komplexität des FPC-Routings und verbessert die Gesamtsystemzuverlässigkeit.

Großer TemperaturbetriebsbereichMit einem Einsatzbereich von -20 °C bis +70 °C ist dieses Anzeigemodul für den zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen ausgelegt. Von Kühllagern bis hin zu Außenkiosken in gemäßigten Klimazonen behält der CH114QV01A-L-PA eine stabile Leistung bei, ohne dass zusätzliche Heiz- oder Kühlsysteme erforderlich sind.

SchutzglaslinsenkonstruktionDie integrierte 1,8 mm dicke Glaslinsenabdeckung bietet robusten mechanischen Schutz vor Kratzern, Stößen und Umweltverschmutzungen. Diese Funktion verlängert die Lebensdauer des Moduls in Anwendungen, in denen das Display physischem Kontakt oder rauen Betriebsbedingungen ausgesetzt sein kann.

Energieeffizienter BetriebDie Helligkeit von 350 cd/m² sorgt für ein optimales Gleichgewicht zwischen Sichtbarkeit und Stromverbrauch. Aufgrund dieser Effizienz eignet sich das Modul für batteriebetriebene Geräte, bei denen das Leistungsbudget für die Anzeige sorgfältig verwaltet werden muss, um die Betriebslaufzeit zu maximieren.

Produktzeichnung

Detaillierte Spezifikationen

Maßgeschneiderte Einführung

Chenghao bietet umfassende Anpassungsdienste für TFT-LCD-Module, Mono-LCD-Displays, Farb-OLED-Module und Mono-OLED-Module. Für den CH114QV01A-L-PA und ähnliche kleine IPS-TFT-Displays bieten wir flexible Anpassungsmöglichkeiten, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

FPC-AnpassungWir können die Form, Länge und Pin-Konfiguration des FPC entsprechend Ihrem PCB-Layout anpassen. Ganz gleich, ob Sie spezielle Steckverbinderausrichtungen, eine längere FPC-Länge für flexibles Routing oder geänderte Pinbelegungen benötigen, unser Engineering-Team kann die optimale FPC-Lösung für Ihr Produkt entwerfen.

SchnittstellenoptionenWährend dieses Modul über eine SPI-Schnittstelle verfügt, unterstützt Chenghao eine breite Palette von Schnittstellentypen, darunter MCU, RGB, MIPI, LVDS, eDP und HDMI. Für Anwendungen, die eine höhere Bandbreite oder eine andere Protokollkompatibilität erfordern, können wir alternative Schnittstellenlösungen aus unserem Produktportfolio empfehlen.

HelligkeitsanpassungDie Standardhelligkeit von 350 cd/m² eignet sich für die meisten Innenanwendungen. Für Außenbereiche oder Umgebungen mit starkem Umgebungslicht bieten wir Optionen mit hoher Helligkeit von mehr als 500 cd/m² für Lesbarkeit bei Sonnenlicht. Umgekehrt können für stromempfindliche Anwendungen Varianten mit geringerer Helligkeit konfiguriert werden, um die Batterielebensdauer zu verlängern.

DeckglaslösungenDie integrierte Glaslinse kann hinsichtlich Dicke, Form und Oberflächenbehandlung individuell angepasst werden. Zu den Optionen gehören eine Anti-Glare-Beschichtung (AG) zur Reduzierung von Reflexionen, eine Anti-Fingerprint-Behandlung (AF) und individueller Siebdruck für Branding oder funktionale Overlays.

Berühren Sie IntegrationObwohl dieses spezielle Modul keine Touch-Funktionalität beinhaltet, bietet Chenghao sowohl kapazitive Touch- (CTP) als auch Resistive Touch- (RTP) Integrationsoptionen für kompatible Anzeigemodule. Touch-Lösungen können für verschiedene Anwendungsfälle maßgeschneidert werden, vom einfachen Single-Touch bis zum erweiterten Multi-Touch mit Handschuhunterstützung.

Anwendungsfälle

Tragbare PrüfgeräteDas kompakte 1,14-Zoll-Display ist ideal für Handmultimeter, tragbare Oszilloskope und Feldmessgeräte. Der volle IPS-Betrachtungswinkel sorgt dafür, dass die Messwerte aus verschiedenen Positionen sichtbar bleiben, während die SPI-Schnittstelle die Integration mit eingebetteten Prozessoren vereinfacht, die üblicherweise in Testgeräten verwendet werden.

Industrielle SchalttafelnKleine HMI-Panels in industriellen Automatisierungssystemen profitieren vom großen Temperaturbereich und dem robusten Glaslinsenschutz dieses Moduls. Das Display kann Statusanzeigen, Parameterwerte und einfache grafische Oberflächen in Schaltschränken, SPS-Systemen und dezentralen E/A-Modulen anzeigen.

Medizinische DiagnosegeräteTragbare medizinische Instrumente wie Pulsoximeter, Glukosemessgeräte und tragbare Diagnosegeräte erfordern kompakte Displays mit zuverlässiger Leistung. Die Helligkeit von 350 cd/m² sorgt für klare Sicht in klinischen Umgebungen, während die schützende Glasabdeckung häufigen Handhabungs- und Reinigungsprotokollen standhält.

Smart-Home-ControllerAn der Wand montierte Thermostate, intelligente Schalter und IoT-Steuerungszentren können dieses Display zur Anzeige von Temperaturmesswerten, Statussymbolen und Menüschnittstellen nutzen. Aufgrund der geringen Pinzahl der SPI-Schnittstelle ist sie für ressourcenbeschränkte IoT-Geräte geeignet, und die große Temperaturtoleranz gewährleistet einen zuverlässigen Betrieb unter wechselnden Innenbedingungen.

UnterhaltungselektronikTragbare Audioplayer, tragbare Gesundheitsüberwachungsgeräte und Handheld-Gaming-Geräte profitieren vom kleinen Formfaktor und dem energieeffizienten Betrieb. Die IPS-Technologie sorgt für eine konsistente Farbwiedergabe für Benutzeroberflächen, während das Schutzglas die Haltbarkeit des Produkts im Alltagsgebrauch verlängert.

FAQ

F1: Was ist der Vorteil der SPI-Schnittstelle für dieses Anzeigemodul?A1: Die SPI (Serial Peripheral Interface) benötigt nur 4 Signalleitungen (SCL, SDA, CS, DC) plus Strom und Masse, wodurch die Pinzahl im Vergleich zu parallelen Schnittstellen deutlich reduziert wird. Dadurch eignet sich das Modul ideal für Mikrocontroller mit begrenzten GPIO-Ressourcen, vereinfacht das PCB-Routing und senkt die Gesamtsystemkosten. Der Nachteil sind etwas langsamere Bildwiederholraten, was für statische oder sich langsam aktualisierende Benutzeroberflächen akzeptabel ist.

F2: Kann dieses Modul im Freien verwendet werden?A2: Mit 350 cd/m² Helligkeit eignet sich dieses Modul für schattige Außenbereiche oder Innenräume mit Umgebungslicht. Für Anwendungen mit direkter Sonneneinstrahlung empfehlen wir unsere High-Brightness-Varianten über 500 cd/m². Der große Betriebstemperaturbereich (-20 °C bis +70 °C) unterstützt auch den Einsatz im Freien in gemäßigten Klimazonen ohne zusätzliche Umgebungskontrolle.

F3: Wozu dient die Glaslinsenabdeckung?A3: Die 1,8 mm dicke Glaslinse bietet mechanischen Schutz für das darunter liegende TFT-Panel und schützt es vor Kratzern, Stößen und dem Eindringen von Staub. Dadurch eignet sich das Modul für Anwendungen, bei denen das Display physischem Kontakt oder rauen Umgebungen ausgesetzt sein kann. Beachten Sie, dass dieses Deckglas keine Touch-Funktionalität bietet.

F4: Wie verbessert die IPS-Technologie das Seherlebnis?A4: Die IPS-Technologie (In-Plane Switching) eliminiert die für herkömmliche TN-Panels typische Farbverschiebung und Kontrastverschlechterung bei Betrachtung aus außeraxialen Blickwinkeln. Mit Betrachtungswinkeln von 80/80/80/80 sehen Benutzer aus praktisch jeder Richtung konsistente Farben und Helligkeit, wodurch sich dieses Display hervorragend für kollaborative Umgebungen oder Handheld-Geräte eignet, die in verschiedenen Ausrichtungen verwendet werden.

F5: Welche Anpassungsoptionen sind für dieses Modul verfügbar?A5: Chenghao bietet FPC-Anpassungen (Form, Länge, Pin-Konfiguration), Helligkeitsvarianten (Standard bis hohe Helligkeit), Deckglasoptionen (AG-Beschichtung, AF-Behandlung, kundenspezifischer Siebdruck) und alternative Schnittstellenlösungen. Für Touch-Anwendungen können wir Ihnen aus unserem Produktportfolio kompatible kapazitive oder resistive Touch-Varianten empfehlen.

F6: Was ist die typische Vorlaufzeit für Muster und Massenproduktion?A6: Standardmuster sind in der Regel innerhalb von 7–15 Werktagen verfügbar. Bei Massenproduktionsaufträgen hängt die Vorlaufzeit von der Menge und den individuellen Anforderungen ab und liegt im Allgemeinen zwischen 4 und 8 Wochen. Kontaktieren Sie unser Vertriebsteam für spezifische Lieferzeitschätzungen basierend auf Ihren Projektanforderungen.

F7: Ist technischer Support für die Integration verfügbar?A7: Ja, Chenghao bietet umfassenden technischen Support, einschließlich Treibercodebeispielen, Initialisierungssequenzen, Integrationsrichtlinien und direkter technischer Beratung. Unser technisches Team kann Sie bei der Schnittstellenkonfiguration, der Optimierung des Energiemanagements und der Fehlerbehebung während Ihres Produktentwicklungsprozesses unterstützen.
