Minimum Order Quantity : | 1PCS | Preis : | / |
---|---|---|---|
Packaging Details : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | Delivery Time : | 7-15 working days |
Payment Terms : | T/T | Supply Ability : | 300Kpcs/month |
Place of Origin: | ShenZhen, China | Markenname: | Chenghao/Oem |
---|---|---|---|
Zertifizierung: | ROHS、ISO9001、CE | Model Number: | CH80480M070 |
Detailinformationen |
|||
Produkt-Name: | SCHIRM USART HMI | Entschließung: | Pixel 800x480 |
---|---|---|---|
Farbe: | 65K, 16bit RGB | Helligkeit: | 220 Cd/m2 |
Kontrast: | 200:1 | Betrachtenrichtung: | 55/55/55/30 |
Hintergrundbeleuchtungsart: | Weiße LED | Funktionierender Temp: | -20~+70℃ |
Markieren: | Schirm des medizinischen Grad-USART HMI,Schirm 800x480 USART HMI,Schirm USART HMI mit RTP |
Produkt-Beschreibung

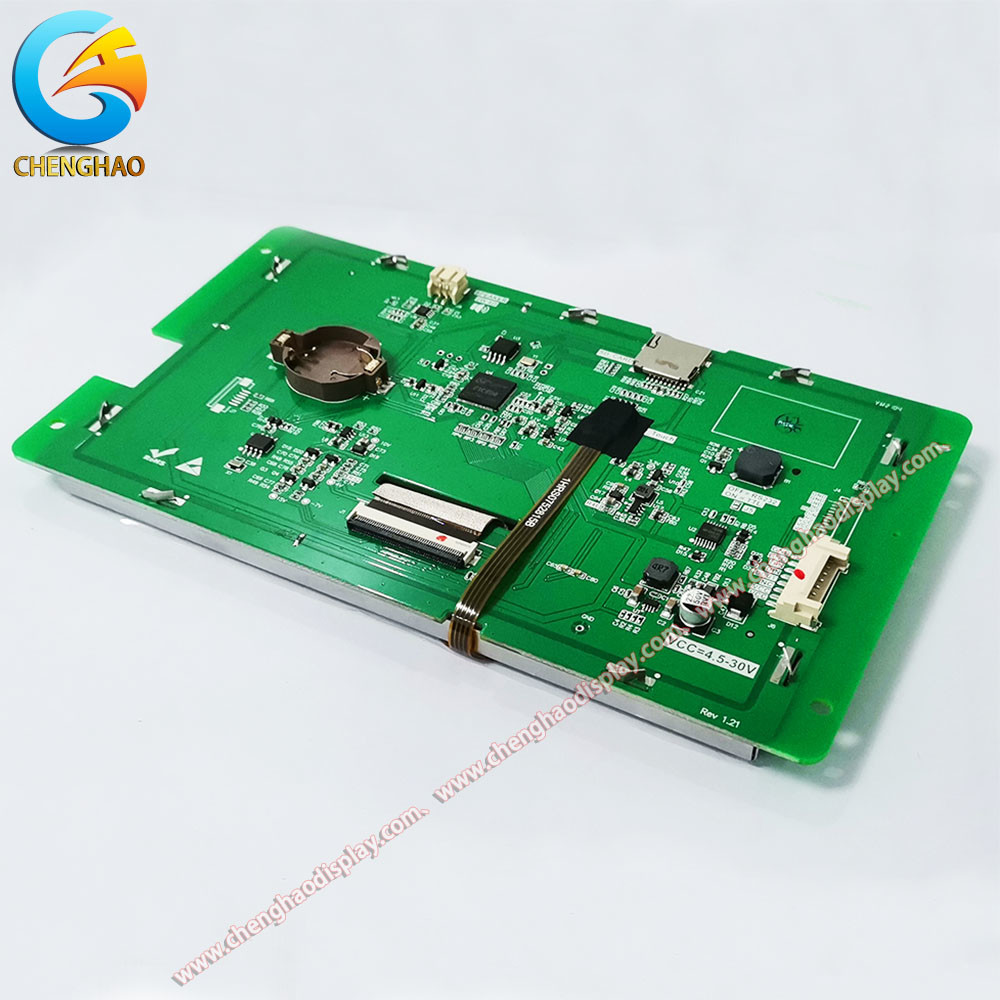

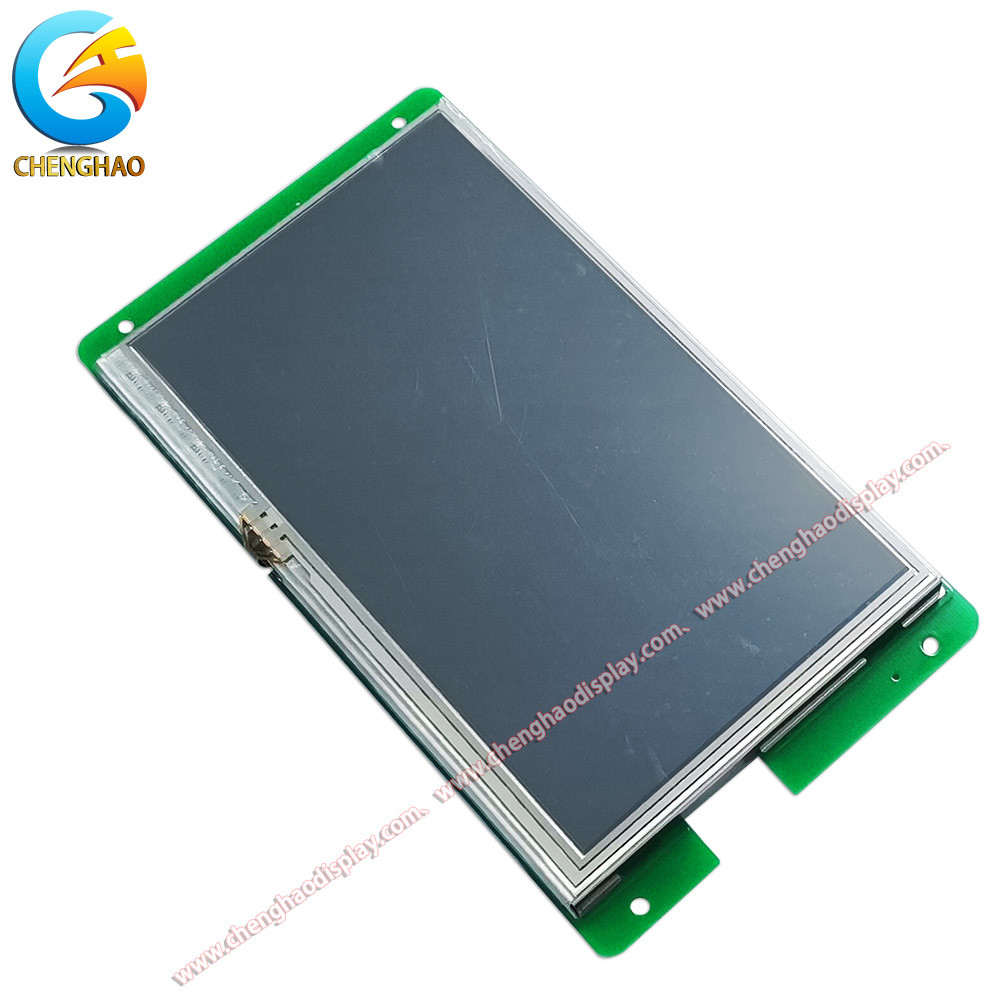

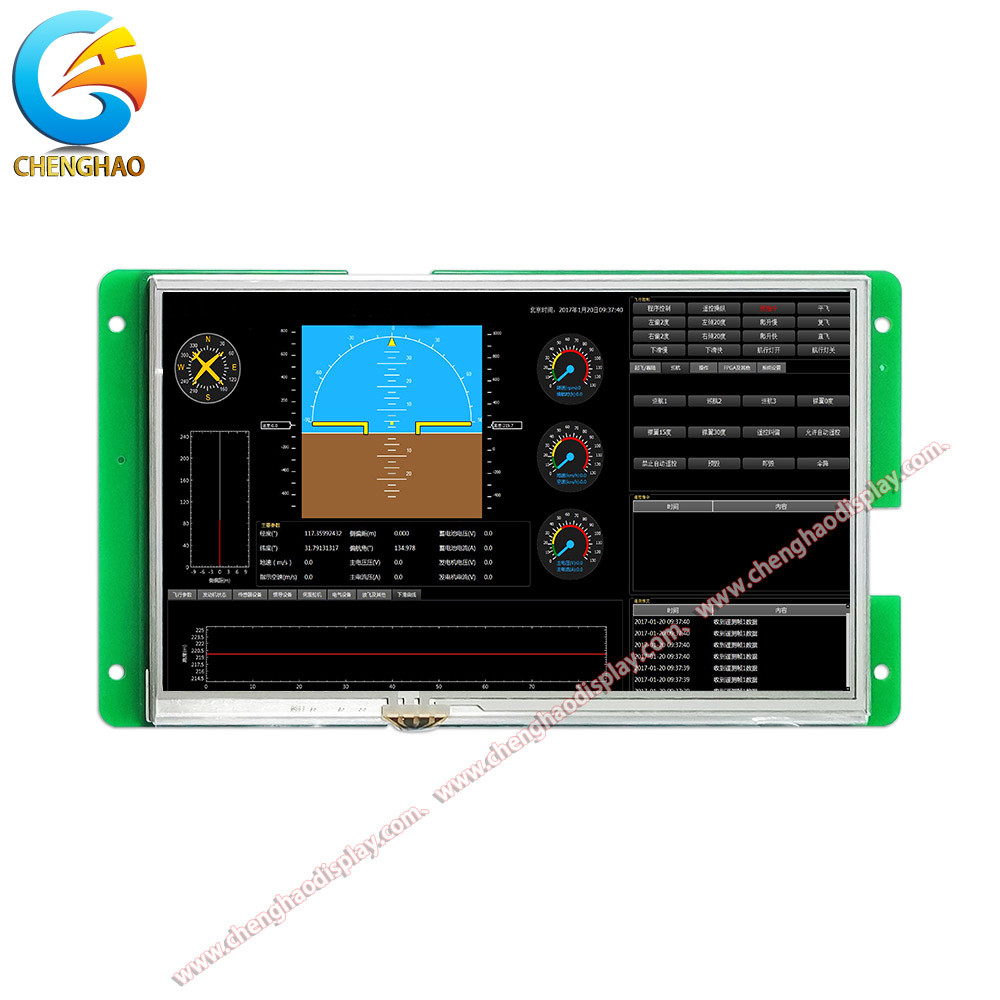

Modul SCHIRM Zoll USART HMI RGB 800x480 7 Bit des medizinischen Grades 16 mit RTP
1. Parameter von Farbe-LCD-Anzeige
Kein Modul | CH80480M070 |
Produktpalette-M-Reihen | Medizinischer Grad |
Kernprozessor | 400M Soc Prozessor |
Betriebssystem | Kein Betriebssystem, kann Energie an nachlaufen |
Vereinbarungsart | Der Nichterfüllungskonfigurations-Befehlsatz, der Host-Computer kann konfiguriert sein, um MODBUS RTU, XGUS-Protokoll laufen zu lassen |
Skriptsprache | LUA-Skript, die Logik-, Protokoll- und Algorithmusfunktionen, die von den Benutzern geschrieben werden, können innerhalb des Schirmes laufen gelassen werden |
Größe | 7,0 Zoll |
Entschließung | 800*480 |
Installationsrichtung | Gradschwenker-Berganzeigen der Unterstützungs 0, 90, 180 und 270 |
Lagerung | 128Mbit |
Guss | Eingebaute Vektorgüsse, verarbeitender Rand AntiAliasing, stützt ASCII, GBK, GB2312, Güsse UNICODES (globale Sprache) jeder möglicher Größe und kann irgendeine Computergussanzeige auch besonders anfertigen |
Bildspeicher | Unterstützungs-JPEG-, png-(halb-transparent/voll-transparent) Kompression und Stützbildspeicher irgendeiner Größe. Sie kann ungefähr 185 Bilder auf dem ganzen Bildschirm insgesamt speichern (berechnet basiert auf der Größe von 80KB/picture, wird BMP-Format nicht empfohlen). Das Bildkompressionsverhältnis ist, dieser Wert schwankt auf und ab unterschiedlich |
Farbe | 65K Farben, 16-Bit-RGB |
Spannung | 4.5-30V |
Leistungsaufnahme | Die schwächste Hintergrundbeleuchtung, kein Sprecher: 0.8W Die schwächste Hintergrundbeleuchtung, mit Sprechern: 1.8W Hellste Hintergrundbeleuchtung, kein Sprecher: 2.4W Die hellste Hintergrundbeleuchtung, mit Sprechern: 3.3W |
Übertragungsverfahren | RS232/TTL (Fabriknichterfüllungsist 232 Niveau, kurzes J5 TTL-Niveau) |
Kommunikationsbaud | 1200~921600bps, typisches Baud: 115200bps |
Kommunikations-Verbindungsstück-Spezifikationen | Nichterfüllung HY2.0-8P, optionales FPC1.0-10P |
Lokales Download des Bildes | Sd-Karte |
Mikroprogrammaufstellungseinheimisches/Fernverbesserung | Fügen Sie die Sd-Karte ein, um am Ort/die, entferntserielle Schnittstelle des Motherboards des Benutzers zu stützen zu verbessern, um die Schirmmikroprogrammaufstellung zu verbessern |
Bildfernverbesserung | Stützbenutzer, zum ihrer seriellen Schnittstelle des Motherboards entfernt zu benutzen, um Schirm-bedingte Bildprojekte, Güsse, Konfigurationsdateien, etc. zu verbessern. |
Echtzeituhr (RTC) | Stützuhr, Timer, Countdown und andere Funktionen |
Effektiver Bildschirmbereich des Schirmes (AA) | Length*Width = 155.0mm*87.0mm |
Produktgröße (length*width*height) | 188.9mm*105.1mm*16.7mm (max, einschließlich TP) |
Unterstützungspc-Software | VisualTFT® |
Betriebstemperatur | -20~+70℃ |
Lagertemperatur | -30~+80℃ |
Handels Input | nicht gestützt |
Audiospieler | Teilte Audioformat MP3 (der Sprecher 4Ω2W, mono), Speicherkapazität mit Bildern. Wenn das Format mp3 angenommen wird Die Beispielrate ist- 128kbps, und die Gedächtnisverwendung ist 0.92MB/minute |
2. Zuverlässigkeitsprüfung von Modul USART HMI lcd
Alle Serienschirme von Chenghao optoelektronisch haben eine Reihe Prozesssicherheitstests vor Massenproduktion durchgemacht: Hochs und Tiefs-Temperatur, ESD, Explosion, Strahlung, Notenleben und andere Tests, zum von Produktqualität sicherzustellen
(1) ESD-Test-Testumwelt:
Umgebende Temperatur des Tests: 25°C
Testumweltfeuchtigkeit: 50%
Prüfverfahren: Setzen Sie das Produkt flach auf den Prüfstand, und führen Sie Kontakt und Luftaustritt auf der Eisenschnalle und dem Bildschirmbereich des Schirmes der seriellen Schnittstelle der Reihe nach, wie in der Zahl gezeigt unten durch; beobachten Sie ob die Schirmzurückstellen und -wiederanläufe, Anzeigenabweichungen, etc.
(2) Hochs und Tiefs-Temperatur-Altern-Test-Test-Umwelt
Testumwelttemperatur: -20~+70℃
Testumweltfeuchtigkeit: 60%±3%RH
Prüfverfahren: Legen Sie das Produkt schief in den Hochs und Tiefs-Temperatur-Testkasten, wie in Abbildung 3-3 gezeigt; führen Sie die 72H hohe Temperatur, niedrige Temperatur, wechselnder alternder Test der Hochs und Tiefs-Temperatur, beobachten Sie ob die Schirmzurückstellen und -wiederanläufe, Anzeigen unnormal und Funktionen unnormal während des Tests und nach dem Test.
(3) Gruppen-Impulstest - Testumwelt
Umgebende Temperatur des Tests: 25°C
Testumweltfeuchtigkeit: 50%
Prüfverfahren: setzen Sie das Produkt flach auf den Prüfstand, und Versorgungsenergie zum Schirm durch die Energiequelle verbunden mit dem Impulsgruppengenerator durch den Impulsgruppengenerator, wie in der Zahl gezeigt; beobachten Sie ob die Schirmzurückstellen und -wiederanläufe, Anzeigen unnormal und Noten unnormal während des Experimentes.
3. LUA-Skriptkonfiguration von Anzeige SPIs TFT LCD
Die F-artigen, M-artigen und IOT-artigen Serienschirme, die durch Shenzhen Chenghao Optoelectronics Co., Ltd. alles gestartet werden, stützen LUA-Sprachskripte. Der Serienschirm liefert ein reiches LUA-Skript API und Wiederholungsbesuchsschnittstelle. Benutzer können den laufenden Status aller Konfigurationskontrollen direkt einstellen und erreichen, indem sie die API-Schnittstelle nennen. Kombiniert mit der schriftlichen Logik, die verarbeitet, kann der Schirm die zeitlich geplanten Aktionen ohne die Teilnahme eines externen MCU abschließen und den Datenaustausch zwischen dem MCU und dem Schirm verringern.
LUA ist eine leichte Skriptsprache mit einfacherer Syntax und Logik als C, also können Entwickler direkt anfangen. Die LUA-Sprache kommt mit einer gut gehenden Bibliothek der mathematischen Funktion, Zeichenkettenverarbeitung, JSON und anderen Bibliotheken und hat Funktionsunterstützung für allgemeine mathematische Operationen, wie Quadratwurzel, Sinuskosinus, absoluten Wert, etc.; wegen der Hochfrequenz des Schirmes selbst, werden alle komplexen Algorithmen durch den Schirm verarbeitet, der groß die Durchführungskosten des MCU des Benutzers verringert.
Um das LUA-Skript des Projektes in die VisualTFT-Software zu schreiben, klicken Sie [Werkzeuge] → [LUA Script Programming] auf der Speisekarte Stange um sie zu öffnen
4. Produktarchitektur medizinischen LCD-Monitors
Der industrielle Serienschirm, der durch Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) gestartet wird ist ein Seriensichtgerät, das TFT-Anzeigenfahrer, Bildgussspeicher, GUI-Operation, Audiowiedergabe und verschiedene Konfigurationskontrollen integriert. Der Einzelchipmikrocomputer des Benutzers muss nur die entsprechenden Anweisungen der seriellen Schnittstelle senden und empfangen, die Anzeige des Textes, der Bilder und der Kurven leicht zu verwirklichen.
Der m-Reihenserien- Schirmprozessor nimmt einen 32-Bit--400M Soc Prozessor an, der Funktionen wie SDR-Videospeicher- und JPEG-Bilddecodierung integriert.
