2.4 Zoll hohe Helligkeit TFT-Display 240x320 Kleiner LCD-Touchscreen

Produkt-Beschreibung

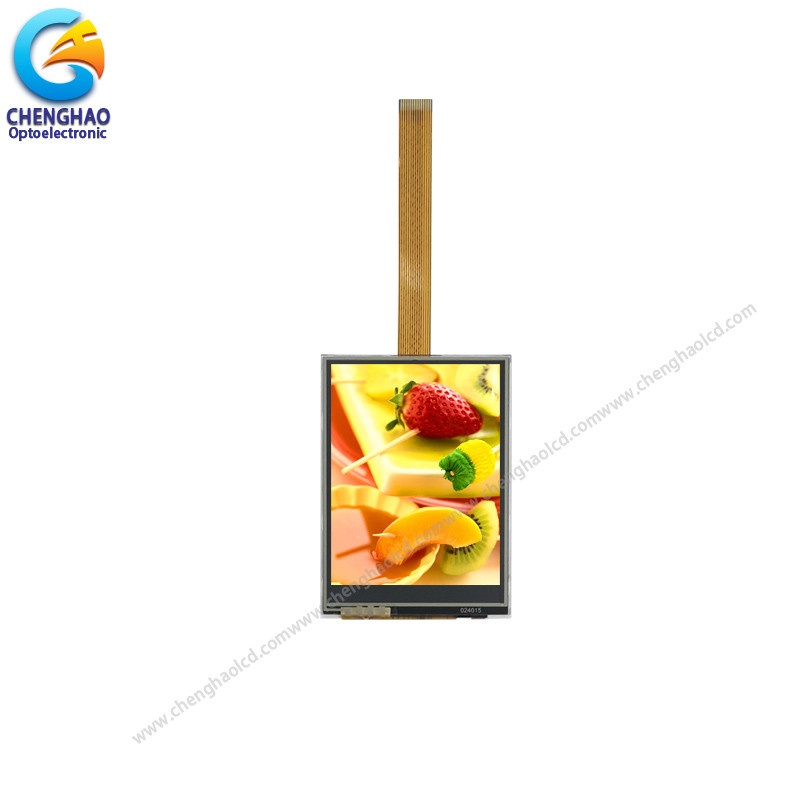

TFT-Bildschirm mit hoher Helligkeit 2,4 Zoll 240x320 kleiner LCD-Touchscreen

1. Spezifikation

2Beschreibung.

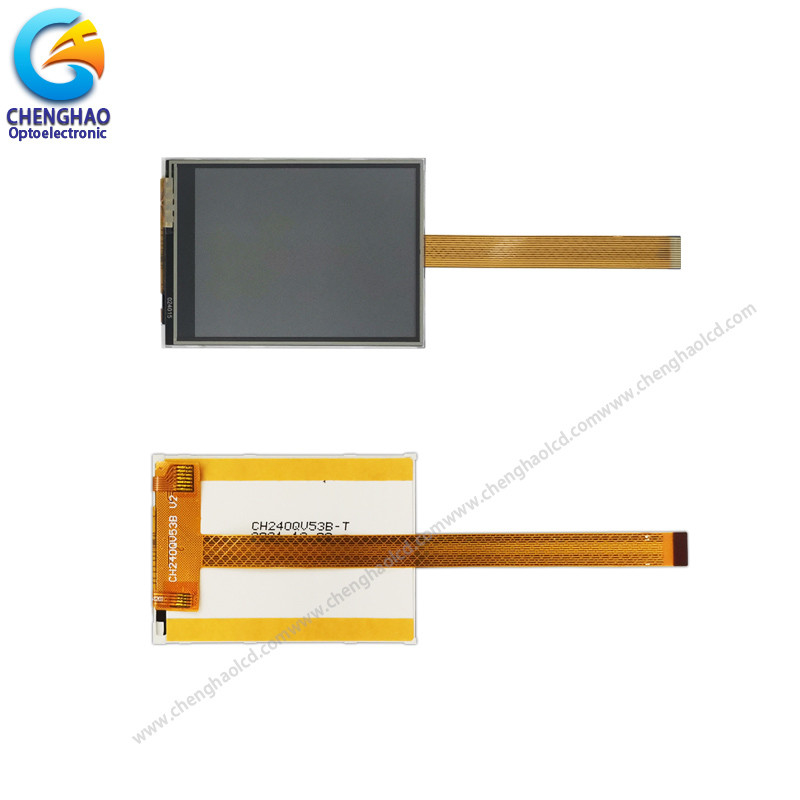

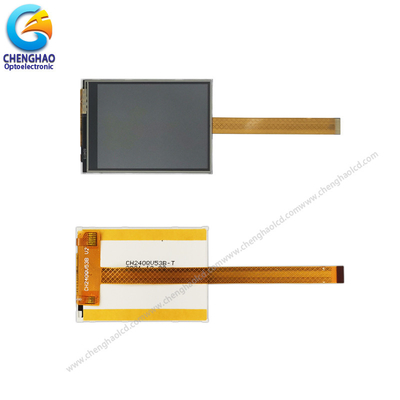

ChengHao Display Modell CH240QV53B-T ist ein farbaktiver Matrix-Dünnfilmtransistor (TFT) Flüssigkristall-Display (LCD), der amorphes Silizium TFT als Schaltvorrichtung verwendet.Dieses Modell besteht aus einem Touch-Panel, ein TFT-LCD-Panel, ein Antriebs-IC, eine Hintergrundbeleuchtung und FPC.
Dieser TFT-LCD verfügt über eine diagonal gemessene 2,8 Zoll große aktive Anzeigefläche mit einer Auflösung von 240*320 (RGB).
Dieses Touchpanel ist ein resistives Touchpanel, das eine USB-Schnittstelle verwendet und das Entfernen oder Ersetzen durch ein kapazitives Touchpanel unterstützt.
Der für dieses Projekt verwendete Treiber ist der ST7789V und kann 262K/65K-Farben durch RGB-Signalangabe anzeigen.Der Treiber ist auf dem Glas montiert und die Verbindung über FPC einschließlich Komponenten zum Antrieb des Anzeigemodules. Unterstützung von 4-Linien 8-Bit-SPI-Schnittstellen.
Darüber hinaus kann FPC auch nach Kundenanforderungen angepasst werden, wie z. B. die Änderung der Hintergrundbeleuchtung und der FPC-Struktur, die Schnittstellendefinition usw.
RoHS-konform und halogenfrei.

3Zeichnen.


4Schnelle Details.

LCD-Typ: 2,4 ̊TFT
Punktordnung: 240 (RGB) × 320 Punkte
Farbfilter-Array: RGB vertikaler Streifen
Anzeigemodus:TN / Übertragung / Normalweiß
Blickrichtung: 6 Uhr
Graue Skala Umkehrrichtung: 12 Uhr
Fahrer-IC: ST7789V
Modulgröße: 42,72 W × 60,26 H × 3,35 T mm
Aktive Fläche: 36,72 × 48,96 mm
Punktweite: 0,153 (W) × 0,153 (H) mm
Schnittstelle: 4-line_8bit SPI
Betriebstemperatur: -20 ~ +70 °C
Speichertemperatur: -30 ~ +80 °C
Hintergrundlicht: 6 weiße LEDs parallel
Gewicht: TBD g

5. Anwendung





6. häufig gestellte Fragen

Q1: Akzeptieren Sie angepasste Displays und Touchscreen?
A: Sicher, Sie können das FPC, das Hintergrundlicht und den Touchscreen anpassen.
F2: Welche Art von Schnittstelle ist Ihr Bildschirm?
A: Kleine Displays unterstützen im Allgemeinen SPI,MCU,RGB,MIPI.Mittelgroße Displays unterstützen im Allgemeinen LVDS,MIPI,EDP.Differenzierte Spezifikationen verwenden unterschiedliche Schnittstellen.
F3: Haben Sie einen kapazitiven Touchscreen oder einen resistiven Touchscreen verwendet?
A: Wir haben einen kapazitiven Touchscreen und einen resistiven Touchscreen.
F4: Wie ist Ihre Musterpolitik?
A: Wenn es Lagerbestände gibt, können Sie jederzeit Proben entnehmen. Wenn es keine Lagerbestände gibt, dauert es einige Zeit, und dann warten Sie, bis die Materialien zur Probenahme zurückkommen.Aber der Kunde muss die Mustergebühr und die Expressgebühr zahlen.
F5: Wie lange dauert Ihre Vorlaufzeit für die Massenproduktion?
A: Für die Massenproduktion dauert es ungefähr 20 - 45 Werktage, je nach Modell und Bestellmenge.
F6: Wie kann eine langfristige, stabile Lieferung gewährleistet werden?
A: Erstens werden wir Kunden Produkte empfehlen, die für eine lange Zeit geliefert werden können, und zweitens haben wir eine große Anzahl von Vorräten im Voraus für eine lange Zeit.
F7: Wie zahlen Sie für die Massenproduktion?
A: Im Allgemeinen beginnen die Kunden mit der Vorbereitung der Materialien, nachdem sie eine Anzahlung von 50% bis 100% erhalten haben.
