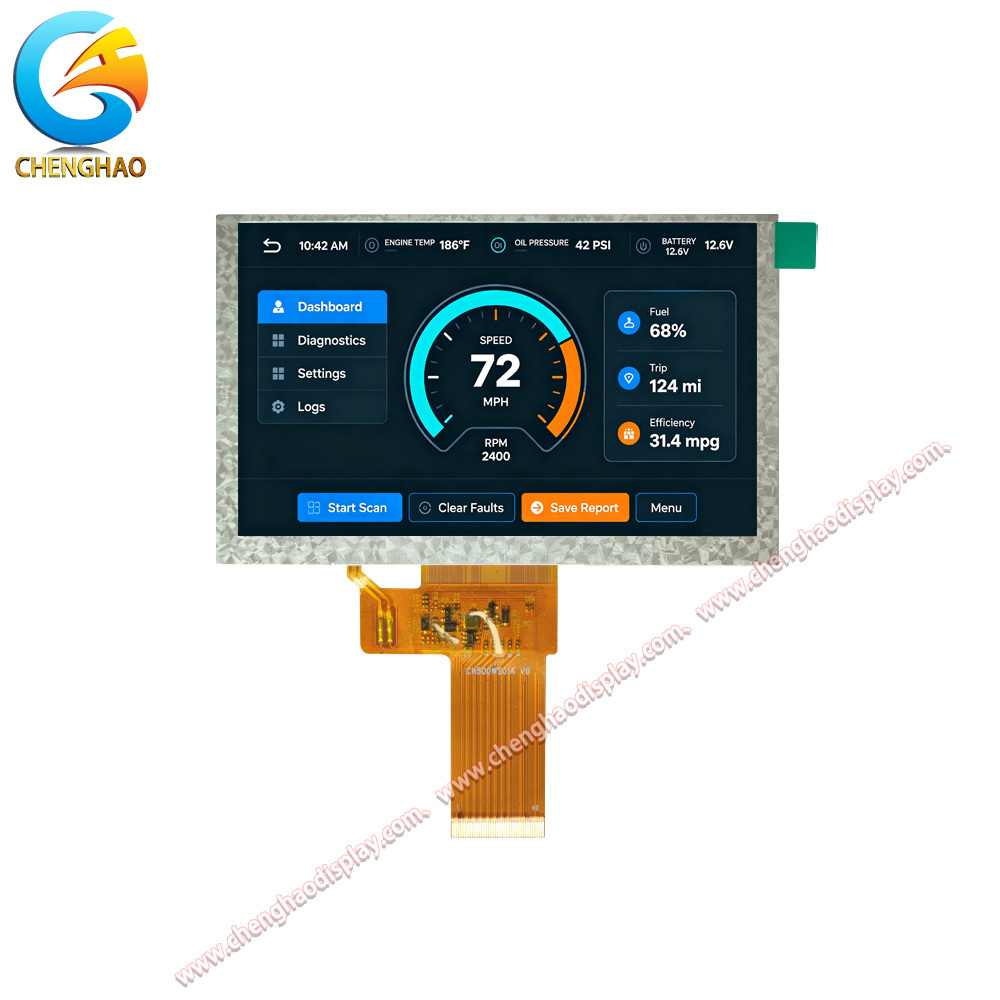

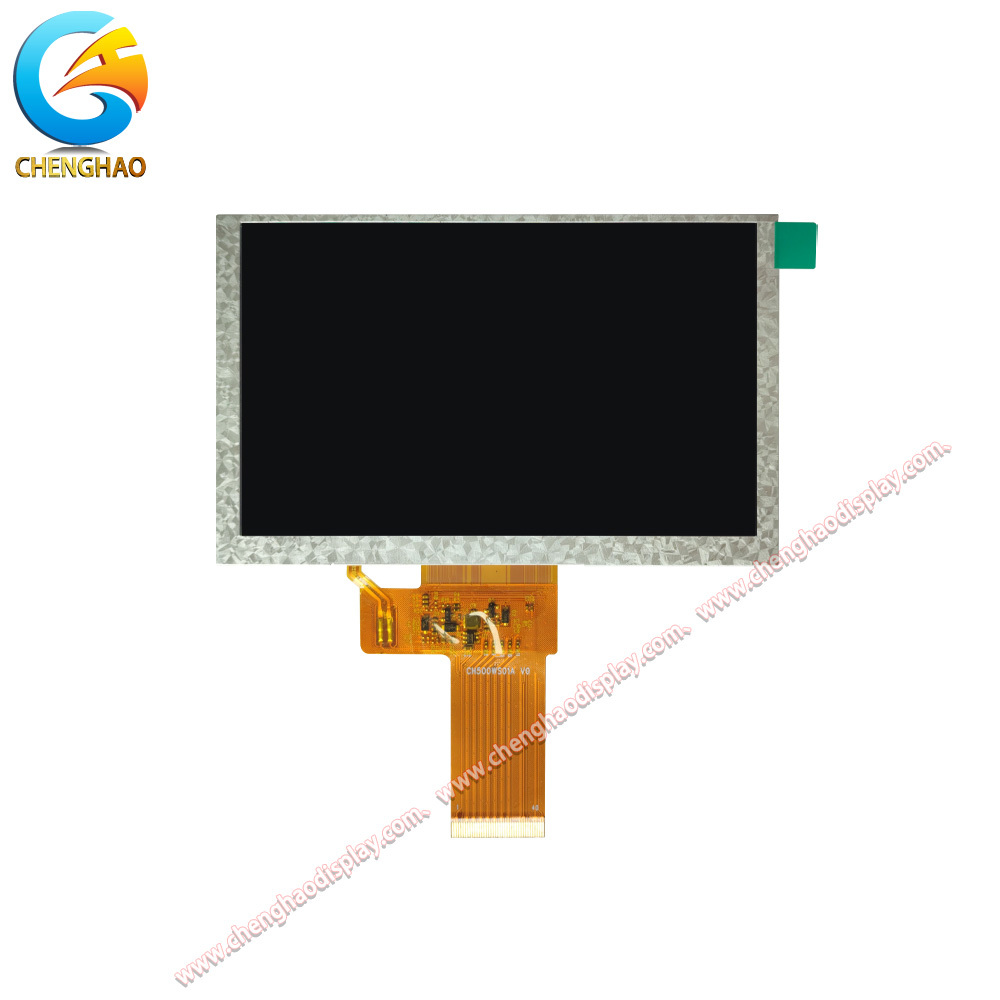

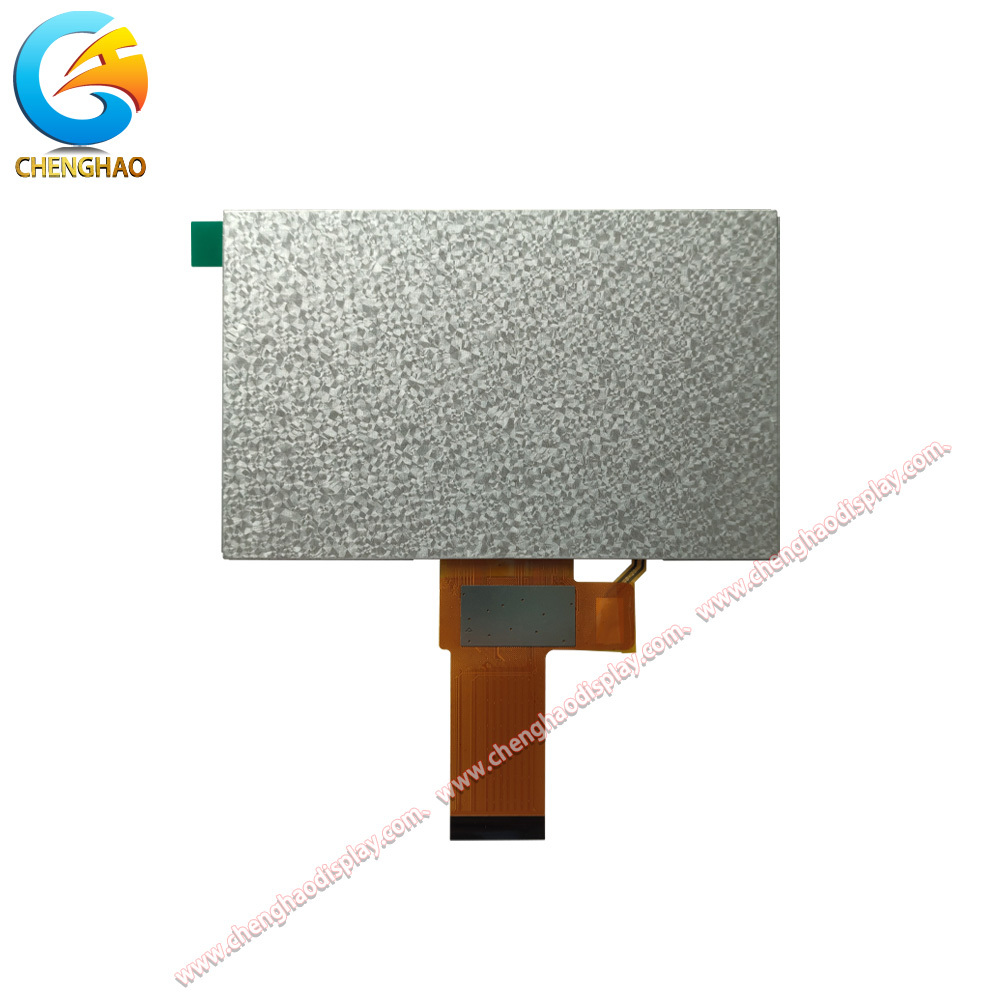

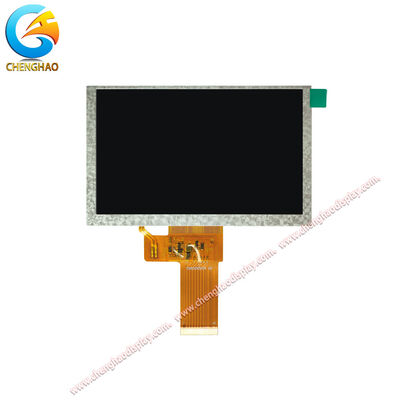

5 Zoll IPS TFT LCD Display Modul 1024x600 LVDS 500 Nits für industrielle HMI

Produktbeschreibung

Das CH500WS01A ist ein 5,0-Zoll-IPS-TFT-LCD-Displaymodul mit einer Auflösung von 1024 x (RGB) x 600 und einer 40-poligen LVDS-Schnittstelle. Es liefert eine typische Helligkeit von 500 cd/m², 16,7 Millionen Farben und eine Blickrichtung von 85/85/85/85 für konsistente Lesbarkeit aus mehreren Positionen. Das Panel verwendet einen IPS-transmissiven Normal-Schwarz-Modus mit einer Außenabmessung von 120,7 x 75,8 mm und einer aktiven Fläche von 108,03 x 64,8 mm. Der Betriebstemperaturbereich liegt zwischen -20 und +70 Grad Celsius, während der Lagertemperaturbereich zwischen -30 und +80 Grad Celsius liegt. Das Modul verfügt über kein Touchpanel und ist für industrielle HMI-Panels, Instrumentierung, Steuerterminals und eingebettete Displaysysteme konzipiert, die eine stabile LVDS-Schnittstelle und eine langfristige Versorgung erfordern.

Produktmerkmale

• Die Auflösung von 1024 x (RGB) x 600 liefert scharfe Texte, Grafiken und Inhalte der Bedienoberfläche.
• Die typische Helligkeit von 500 cd/m² unterstützt eine klare Anzeige in den meisten Innen- und kontrollierten Industrieumgebungen.
• Die IPS-Technologie mit einer Blickrichtung von 85/85/85/85 sorgt für eine gleichbleibende Bilddarstellung von allen Seiten.
• Eine 40-polige LVDS-Schnittstelle vereinfacht die Integration mit industriellen Steuerplatinen und Display-Controller-Plattformen.

Produktzeichnung

Detaillierte Spezifikationen

Benutzerdefinierte Einführung

Chenghao bietet kundenspezifische Displaymodul-Services für TFT-LCD-Module, Mono-LCD-Displays, Farb-OLED-Module und Mono-OLED-Module an. Die Anpassung umfasst FPC-Layout und Pin-Konfiguration, Schnittstellenauswahl, Helligkeitsabstimmung, Touch-Integration, Entspiegelungs-Oberflächenbehandlung und Cover-Glas-Design.

• FPC-Anpassung umfasst Außenmaße, Länge, Pin-Anzahl und Steckverbinder-Layout.
• Schnittstellenoptionen umfassen LVDS, SPI, MCU, RGB, MIPI, EDP und HDMI.
• Die Helligkeit kann für den Standard-Innenbereich oder Umgebungen mit höherem Umgebungslicht angepasst werden.
• Kapazitive Touch-, resistive Touch- und No-Touch-Konfigurationen sind verfügbar.
• AG-Oberflächenbehandlung kann Reflexionen in hellen Installationsbereichen reduzieren.
• Cover-Glas kann nach Dicke, Form, Farbe und Siebdruck angepasst werden.

Anwendungsfälle

• Industrielle HMI-Panels: Die Auflösung von 1024 x 600 und die LVDS-Schnittstelle unterstützen klare Bediener-Dashboards, Maschinenzustandsanzeigen und Steuerterminals.
• Prüf- und Messgeräte: Große Blickwinkel und eine stabile Farbausgabe helfen Technikern, Wellenformen, Werte und Menüs aus verschiedenen Positionen abzulesen.
• Kioske und Steuerterminals: Die kompakte 5,0-Zoll-Bauform und die 40-polige Schnittstelle vereinfachen die Integration in platzbeschränkte eingebettete Systeme.
• Gebäudeleittechnik: Ein 500 cd/m² Display und ein weiter Temperaturbereich unterstützen einen zuverlässigen Betrieb in überwachten Innenbereichen.
