3,92 Zoll 1080x1240 AMOLED Displaymodul mit MIPI-Schnittstelle & kapazitivem Touch

Beschreibung des Produkts

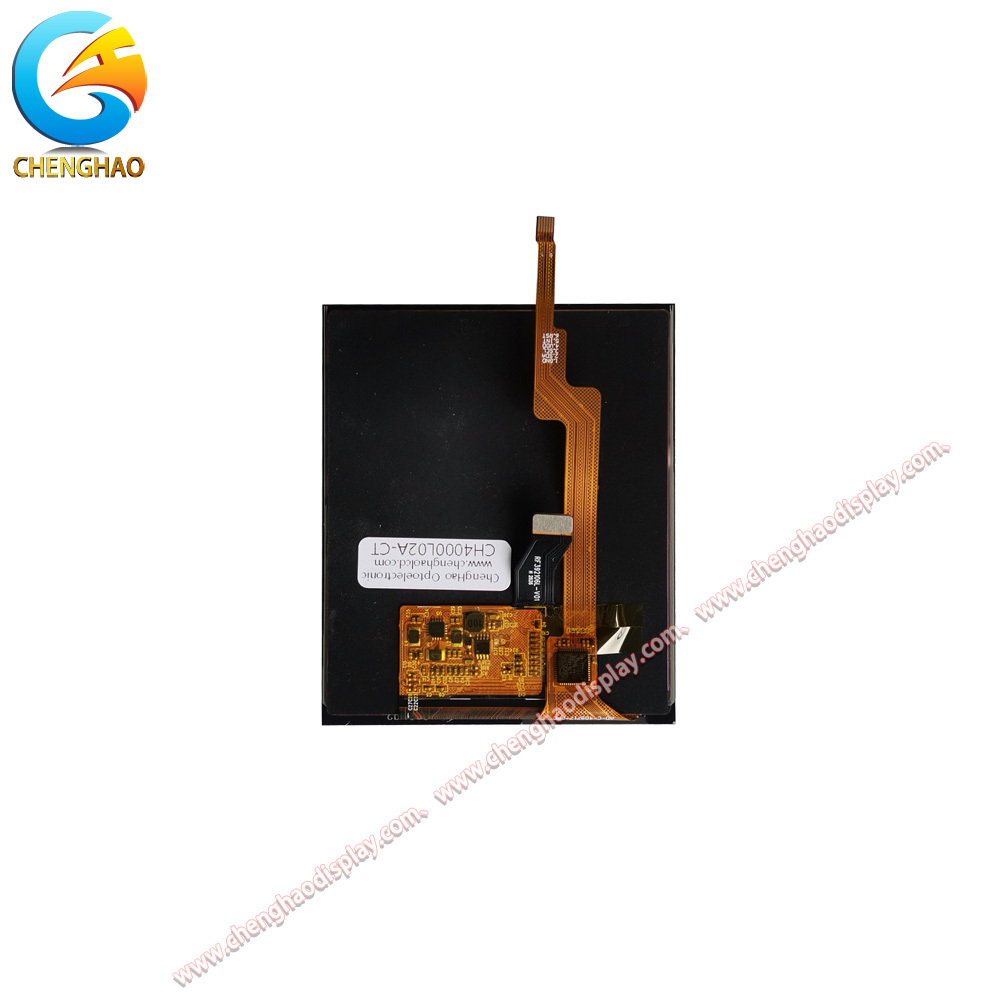

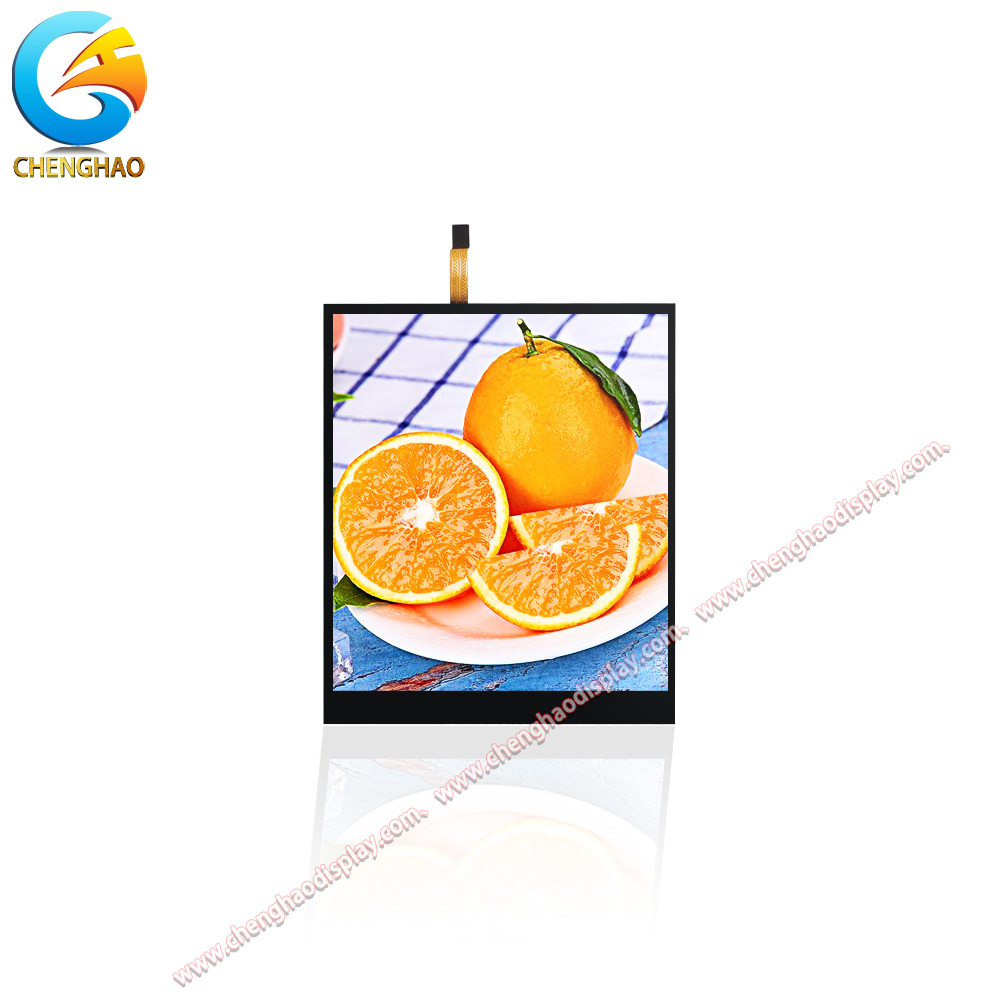

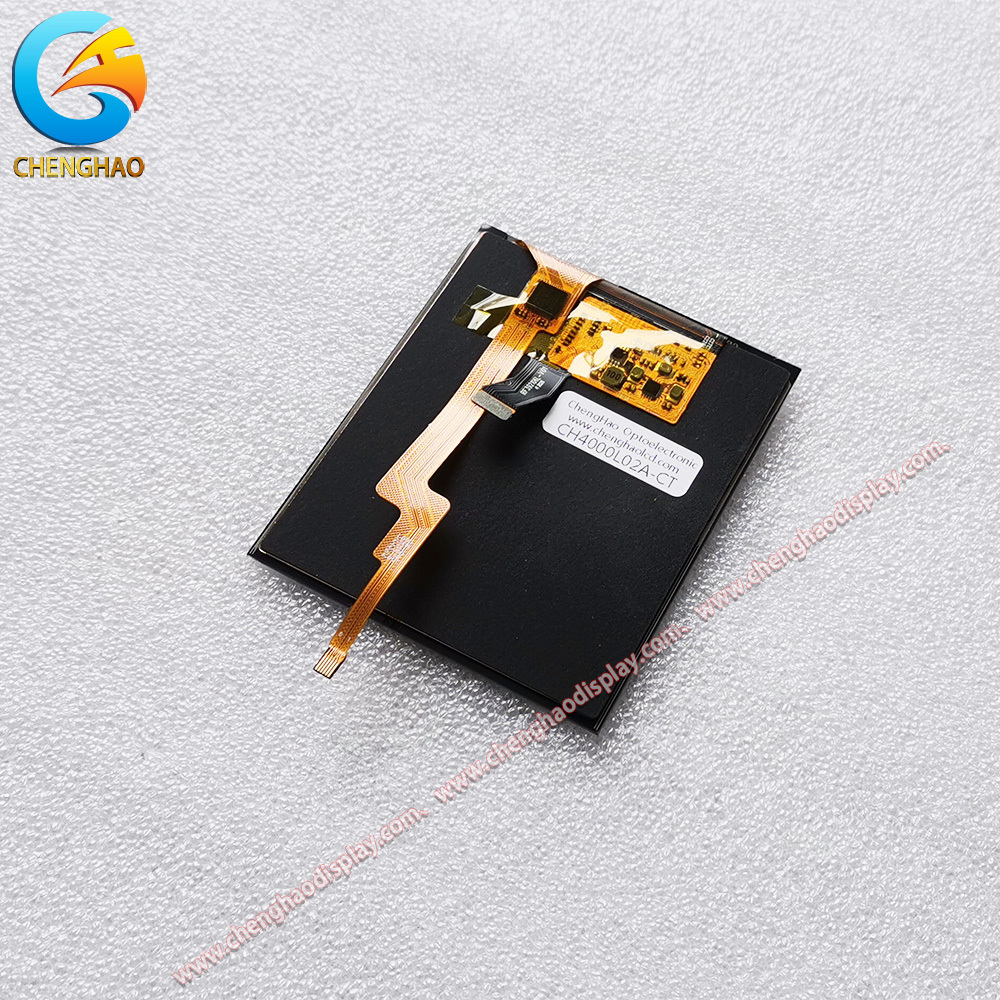

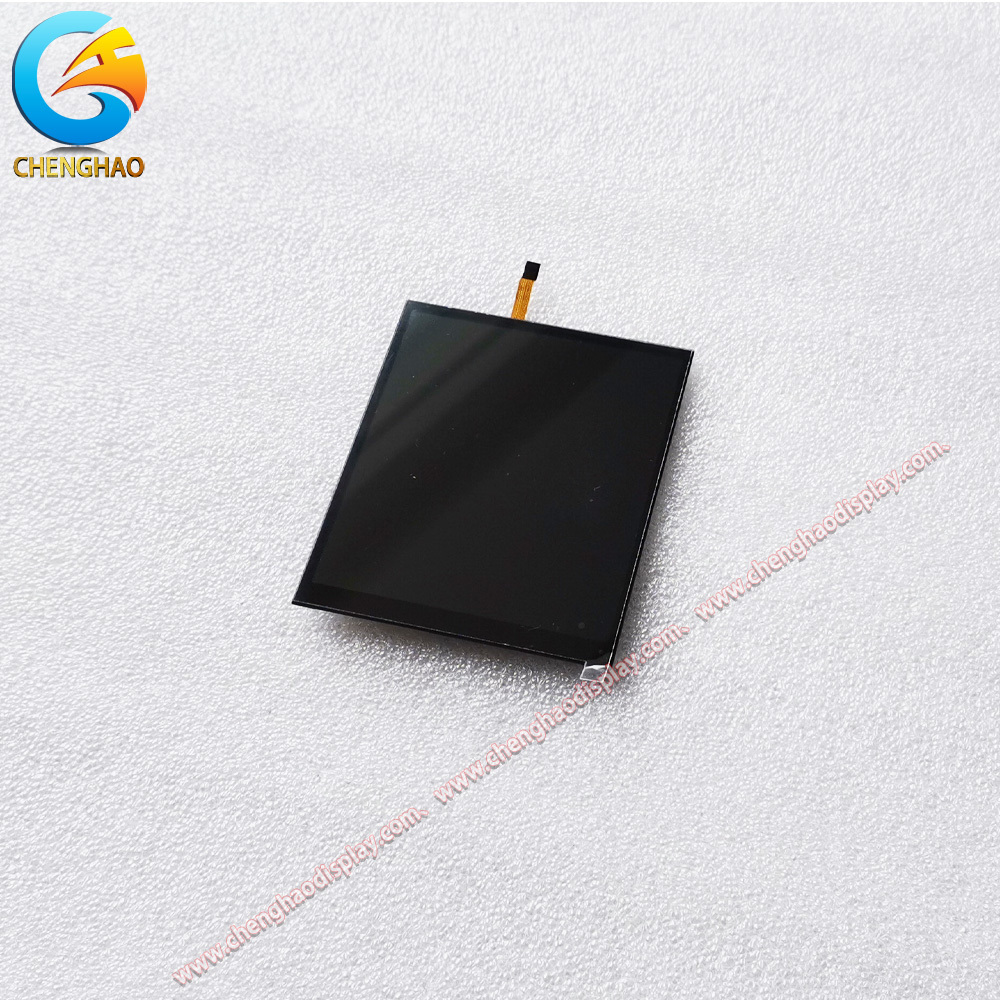

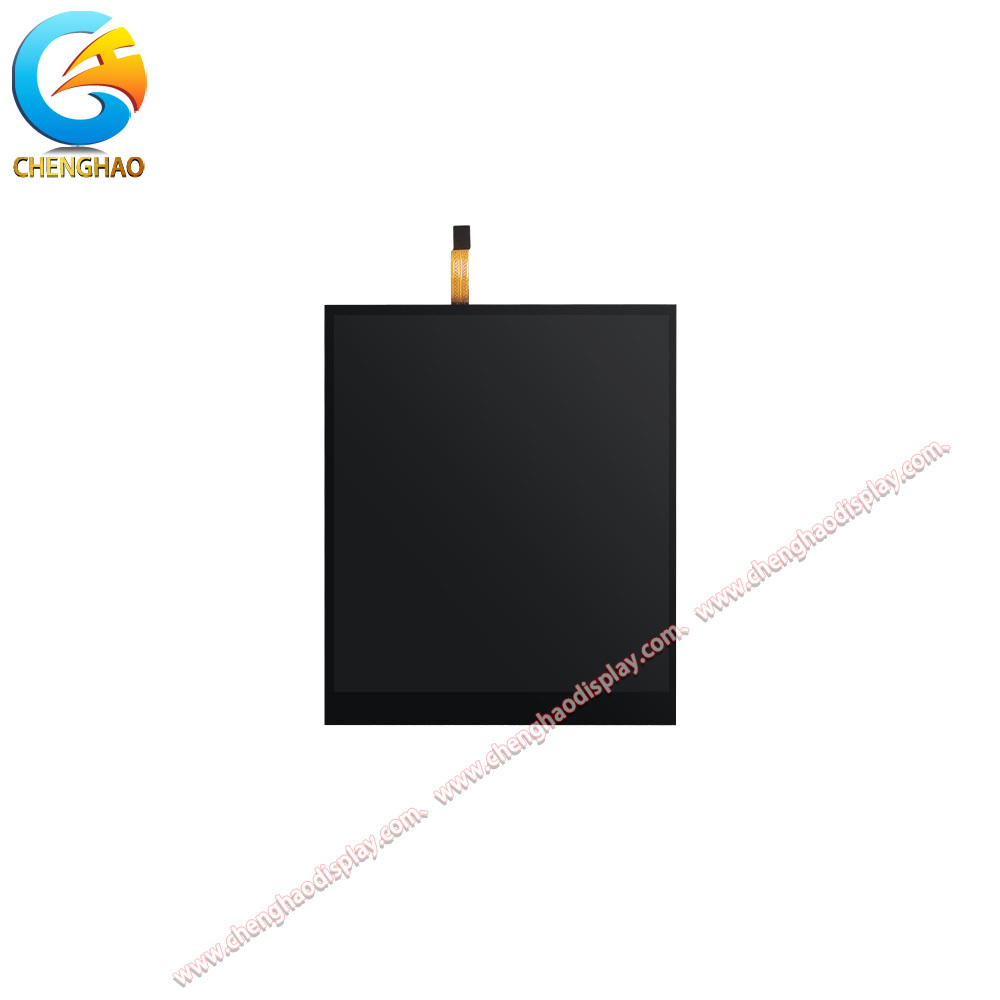

Die CH400OL02A-CT ist ein 3,92-Zoll-AMOLED-Display-Modul mit 1080x1240 Auflösung, selbstemissiver AMOLED-Technologie und einer hohen Helligkeit von 700cd/m2 für eine lebendige Bildqualität.Ausgestattet mit einer 4-spurigen MIPI-DSI-Schnittstelle und einer projektiven kapazitiven Berührungsplattform mit GFF-Struktur, dieses Modul liefert scharfe Bilder mit 80/80/80/80 breiten Betrachtungswinkeln. Das integrierte Abdeckglas verfügt über eine Härte von 6H und eine Durchlässigkeit von ≥87% für Haltbarkeit und Klarheit.8V IO-Spannung und mit einem breiten Temperaturbereich von -20°C bis +70°C, ist dieses kompakte AMOLED-Modul ideal für hochwertige tragbare Instrumente, medizinische Handheld-Geräte, tragbare Diagnosewerkzeuge und erstklassige intelligente Steuerungspanele, die tiefe Schwarze und hohen Kontrast erfordern.

Produktmerkmale

1. 3,92 Zoll AMOLED-Selbst-Emissions-Panel mit echtem Schwarz

Die AMOLED-Technologie liefert einzeln beleuchtete Pixel für unendliche Kontrastverhältnisse und wahre Schwarze.eine überlegene Bildqualität im Vergleich zu herkömmlichen TFT-LCDs für hochwertige Instrumente und medizinische Displays.

2. Ultra-hohe Auflösung 1080x1240 bei 700 cd/m2 Helligkeit

Mit über 1,3 Millionen Pixeln in einem kompakten 3,92 Zoll großen Display und einer Leuchtstärke von 700 cd/m2 erzeugt dieses Modul ultra-scharfen Text, detaillierte Grafiken,und lebhafte Farben auch bei starker Umgebungsbeleuchtung.

3. MIPI DSI 4-Lane-Schnittstelle für Hochgeschwindigkeitsdatenübertragung

Die MIPI-Schnittstelle unterstützt High-Bandwidth-Video-Streaming, ideal für Echtzeit-Bildgebungsanwendungen, Oszilloskop-Displays und grafische Benutzeroberflächen, die eine glatte Bildrate erfordern.

4. GFF Kapazitätsberührung mit 6H gehärtetem Abdeckglas

Das GFF-gestützte projektive kapazitive Touchpanel kombiniert eine optische Übertragbarkeit von ≥ 87% mit einem kratzfesten 6H-Abdeckungsglas.eine reaktionsschnelle Multi-Touch-Interaktion mit außergewöhnlicher Haltbarkeit für Handgeräte im Einsatz ermöglicht.

5. Weiter Temperaturbereich (-20°C bis +70°C) und Niedrigspannung 1,8 V IO

mit einer Breite von mehr als 20 mm,der breite Betriebstemperaturbereich und der Niederspannungsbetrieb sorgen für eine zuverlässige Leistung von tragbaren Instrumenten und Umweltüberwachungsgeräten.

Zeichnung des Produkts

Ausführliche Angaben

Einführung nach Maßgabe

Chenghao bietet professionelle Anpassungen für TFT-LCD-Module, Mono-LCD-Displays, Farb-OLED-Module und Mono-OLED-Module.

• FPC-Schneiderei:Benutzerdefinierte FPC-Umrisse, Länge und Pin-Zahl, um Ihrem Gehäuse und Ihrem Anschluss zu entsprechen.
• Anpassung der Schnittstelle:SPI-, MCU-, RGB-, MIPI-, LVDS-, EDP- und HDMI-Schnittstellenoptionen sind für Ihre Hostplattform verfügbar.
• Lichtstärken:Von Standard 200-300 cd/m2 bis zu hoher Helligkeit 500+ cd/m2, kalibriert für Anwendungen in Innenräumen oder bei Sonnenlicht.
• Berührungsintegration:Kapazitive Berührung, resistive Berührung oder berührungslose Konfigurationen basierend auf Ihren Produktanforderungen.
• Aufbereitet auf einer Fläche mit einer Breite von mehr als 20 mmAG-Oberflächenbehandlung zur Verringerung der Umgebungsreflexionen für Außen- und Hochglanzumgebungen.
• Anpassung der Abdeckung:Maßgeschneiderte Glasdicke, Form, Farbe und Siebenschirmdruck, um Ihre Marke und Ihr Design zu passen.

Kontaktieren Sie unser Ingenieursteam mit Ihren Spezifikationen für eine maßgeschneiderte Lösung.

Anwendungsfälle

• Hochwertige Handheld-Medizinprodukte:The ultra-sharp 1080x1240 AMOLED resolution with true blacks and 700cd/m² brightness enables crisp visualization of vital signs and diagnostic imagery on portable patient monitors and handheld ultrasound devices.
• Premium-Diagnostikgeräte zum Tragen:Kompakt 3,92 Zoll groß, 1,8 V Niedrigstrombetrieb und kapazitive Berührung machen es für fortschrittliche Puls-Oxymeter, tragbare EKG-Lesegeräte und tragbare Gesundheits-Tracker geeignet, die eine anschauliche Anzeige erfordern.
• Industrielle Oszilloskope und Prüfgeräte:Die MIPI DSI-Schnittstelle mit hoher Bandbreite unterstützt die Echtzeit-Wellenform-Rendering mit hoher Auflösung, ideal für tragbare Oszilloskope, Spektrumanalysatoren,und Feldprüfgeräte, bei denen die Klarheit der Wellenform kritisch ist.
• Außenhandheld-Datenterminals:700cd/m2 Helligkeit, 6H kratzfestes Glas und ein breiter Temperaturbereich von -20°C bis +70°C sorgen für einen zuverlässigen Betrieb von Logistik-Scannern, Kaltketten-Trackern und Outdoor-Industrie-PDAs.

Häufig gestellte Fragen

F1: Was ist das Schnittstellenprotokoll für dieses AMOLED-Display?

Dieses Modul verwendet für das AMOLED-Panel eine 4-spurige MIPI-DSI-Schnittstelle und für den kapazitiven Touch-Controller I2C und ermöglicht eine Hochgeschwindigkeits-Videoübertragung und Touch-Datenkommunikation.

F2: Wie verglichen sich AMOLED für diese Anwendung mit herkömmlichen TFT-LCDs?

Die AMOLED-Technologie bietet selbst emittierende Pixel für echte Schwarze, unendliche Kontrastquoten, ein breiteres Farbspektrum und ein dünneres Profil im Vergleich zu TFT-LCD, was sie ideal für hochwertige tragbare Geräte macht.

F3: Welche Touch-Gesten werden unterstützt?

Das GFF-kapazitive Touch-Panel unterstützt Multi-Touch-Gesten (bis zu 5 Punkte), einschließlich Tippen, Wischen und Pinch-to-Zoom, konfigurierbar über den I2C-Touch-Controller.

F4: Kann die Bildschirmhelligkeit eingestellt werden?

Ja, die AMOLED-Helligkeit kann dynamisch über die MIPI DSI-Befehlsoberfläche eingestellt werden, wodurch eine automatische Helligkeitssteuerung auf der Grundlage der Rückkopplung des Umgebungslichtsensors zur Leistungsoptimierung ermöglicht wird.

F5: Ist das Abdeckungsglas austauschbar oder anpassbar?

Chenghao bietet maßgeschneiderte Abdeckungsglasoptionen, einschließlich Dicke, Form, Farbe, Siebenschirmdruck und Oberflächenbehandlungen, um den Anforderungen Ihres Produkts an das industrielle Design zu entsprechen.
