5 Zoll IPS TFT-LCD-Modul mit Kapazitiv-Touch - 900 cd/m2 hohe Helligkeit SPI-Display

Beschreibung des Produkts

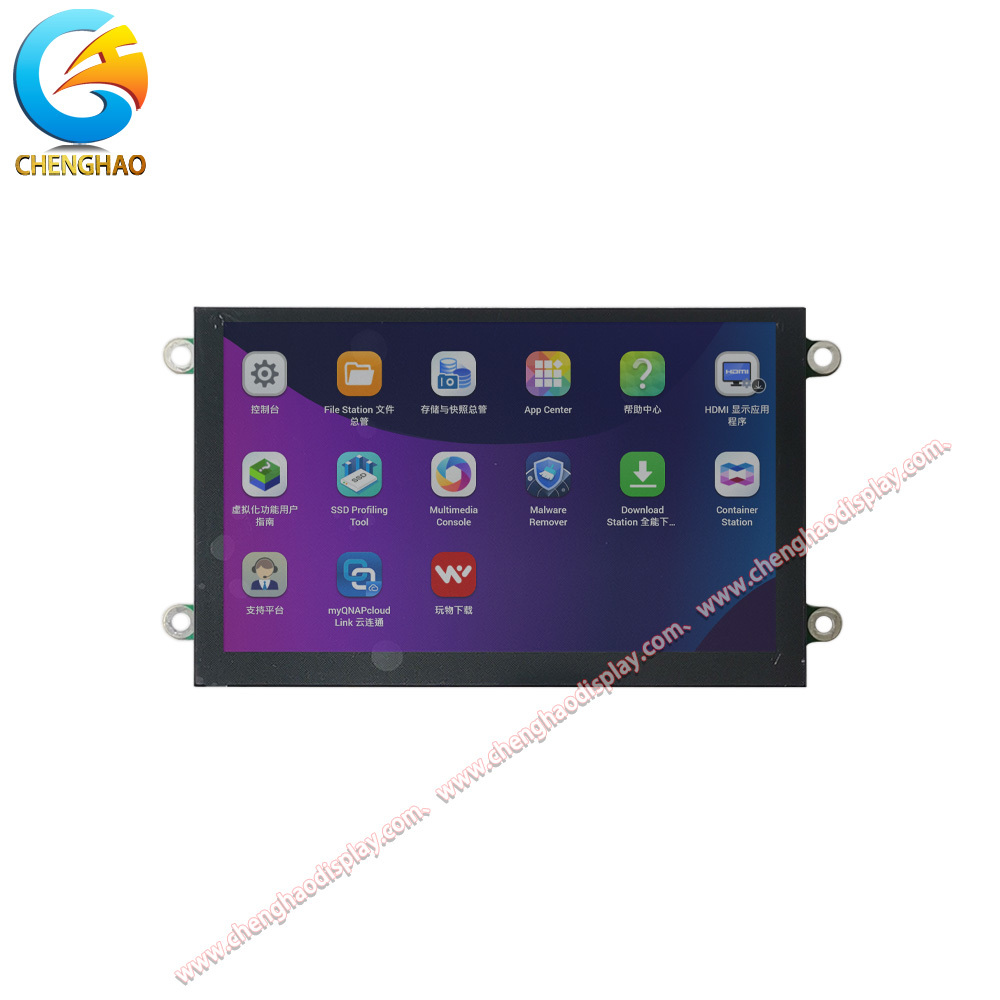

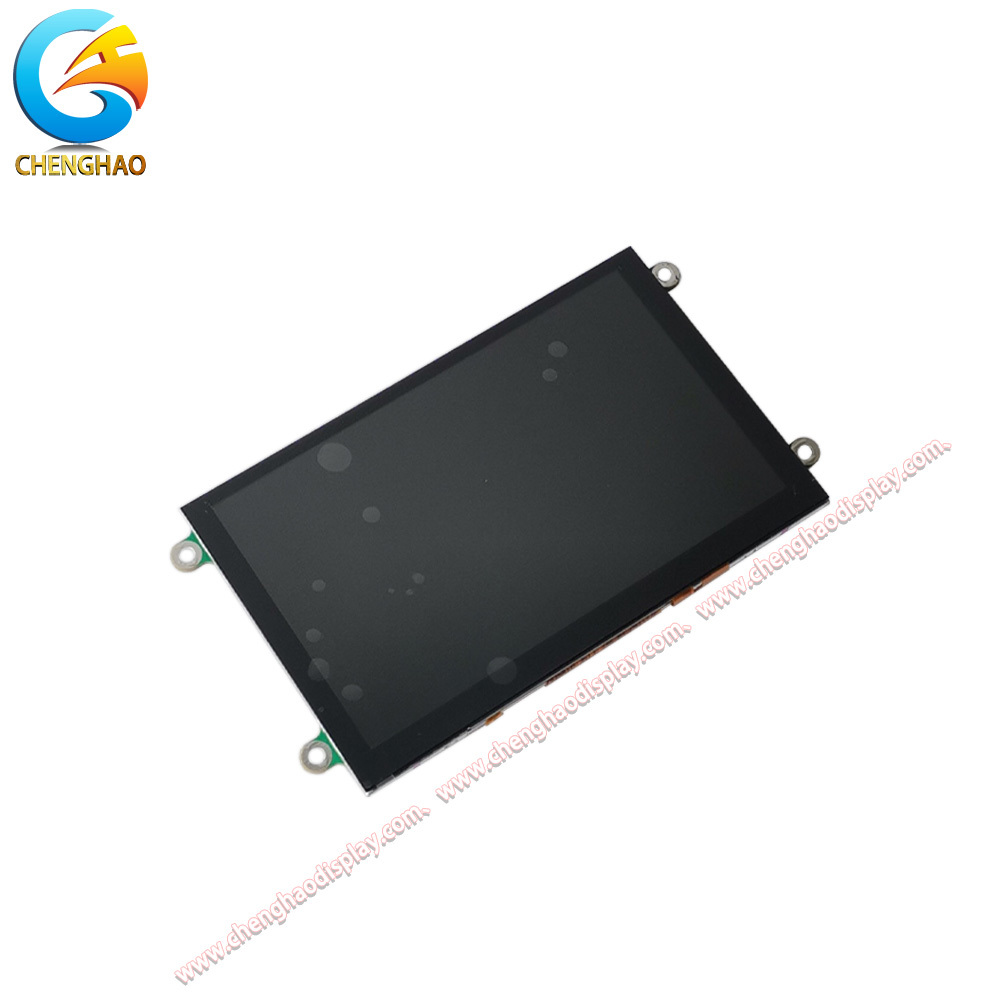

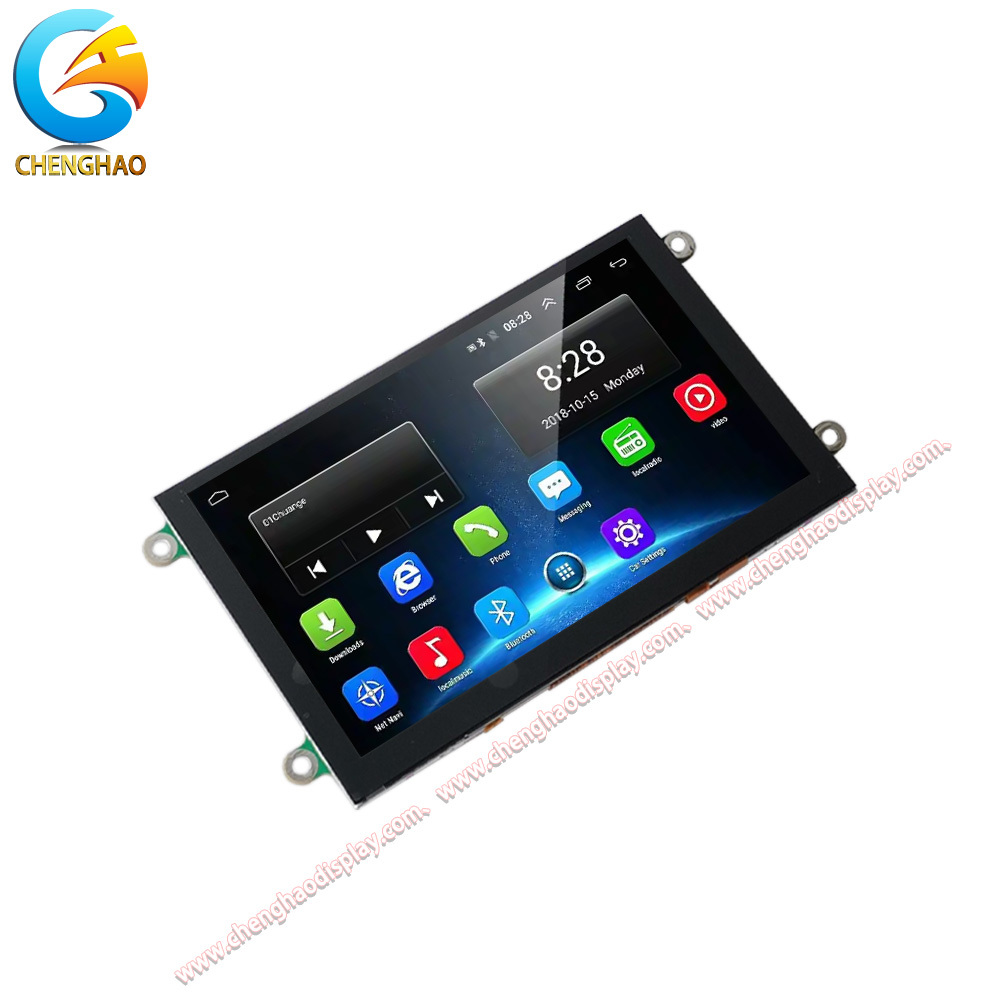

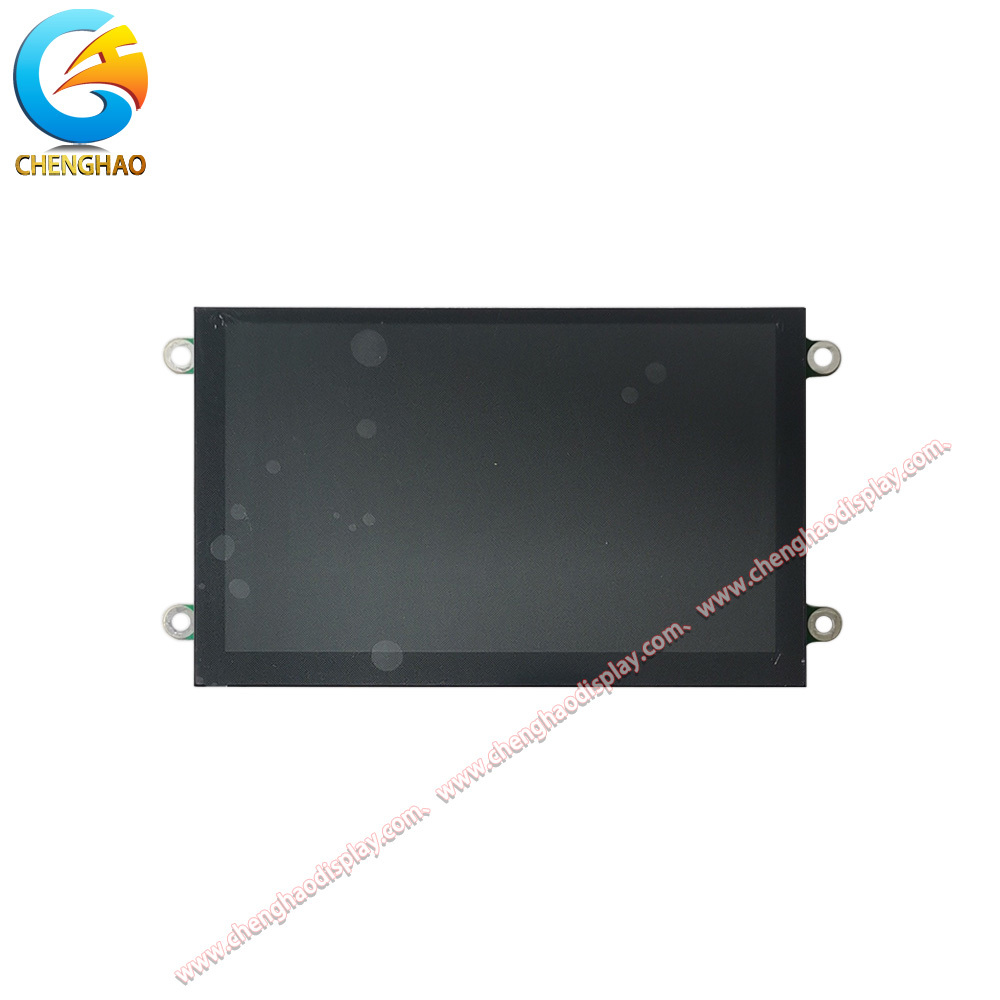

Der CH500WV05B-CT-PA ist ein 5,0-Zoll-IPS TFT-LCD-Modul mit integriertem kapazitiven Touchpanel und einem eingebauten EVE2-Grafikcontroller.mit einer Auflösung von 800 x 480 WVGA-Pixeln und einer ultrahohen Helligkeit von 900 cd/m2, bietet dieses Display eine außergewöhnliche Bildklarheit und Lesbarkeit im Sonnenlicht, was es ideal für Außenkioske, medizinische Geräte und industrielle HMI-Anwendungen mit starkem Umgebungslicht macht.Die fortschrittliche IPS-Technologie bietet einen weiten Blickwinkel von 80/80/80/80 Grad, wodurch eine gleichbleibende Farbwiedergabe und Bildqualität aus praktisch jeder Richtung ohne Farbverschiebung oder Inversion gewährleistet werden.Ausgestattet mit einer Standard-SPI-Schnittstelle, die auch D-SPI- und Q-SPI-Modi unterstützt, bietet dieses Modul eine flexible und schnelle Datenkommunikation und minimiert gleichzeitig die Anzahl der erforderlichen E/A-Pins auf dem Hostcontroller.Die Anzeige arbeitet im Transmissionsmodus mit normalerweise schwarzer Technologie und verfügt über eine anti-glare Oberflächenbehandlung, um die Reflexionen von Umgebungslichtquellen effektiv zu minimierenDas integrierte kapazitive Touch-Panel mit einer langlebigen Glasobjektivhülle bietet eine reaktionsschnelle, genaue und mehrfach berührbare Eingabe.Auf der Rückseite des Moduls befindet sich ein eingebautes PCB-Treiberbrett, mit einer eingebetteten EVE2-Video-Engine, die Bildschirmrenderierung, Touch-Verarbeitung und Audioausgabe verarbeitet,erhebliche Verringerung der Belastung des Host-Mikrocontrollers und Vereinfachung der SystemkonstruktionMit zwei Verbindungsoptionen, einschließlich eines 20-Pin-IDC-Box-Headers und eines 20-Pin-FFC-Anschlusses,Dieses Modul bietet vielseitige Integrationsmöglichkeiten für eine Vielzahl von eingebetteten Anwendungen in der Industrie., medizinische und intelligente Heimmärkte.

Produktmerkmale

• Ultrahohe Helligkeit für die Lesbarkeit im Sonnenlicht: Mit einer typischen Helligkeit von 900 cd/m2 bleibt das Display auch bei direktem Sonnenlicht gut sichtbar.Schnittstellen für Gartenanlagen, und für alle Anwendungen, bei denen das Display mit starkem Umgebungslicht konkurrieren muss.gewährleistet eine gleichbleibende Helligkeit bei gleichzeitiger Erhaltung der Energieeffizienz.

• Integrierte EVE2-Grafiksteuerung für vereinfachte Systemkonstruktion: Die eingebaute * Embedded Video Engine (EVE2) integriert die Anzeigensteuerung, die Touch-Verwaltung und den Audioausgang in einem einzigen Chip.Dies eliminiert die Notwendigkeit für einen separaten Grafikcontroller oder Frame-BufferDie EVE2 unterstützt fortschrittliche Grafik-Primitive, Widget-Rendering und Audio-Wiedergabe.Ermöglicht umfangreiche Mensch-Maschine-Schnittstellen mit nur einem kostengünstigen SPI-fähigen Mikrocontroller.

• IPS-Anzeigetechnologie mit vollem Blickwinkel: Das IPS-Panel (In-Plane Switching) bietet eine überlegene Farbleistung mit 80/80/80/80 Grad Blickwinkel in alle Richtungen.Farben bleiben stabil und genau, ohne Inversion oder signifikanter Helligkeitsverlust bei Betrachtung aus extremen WinkelnDies ist besonders wichtig für Geräte mit weiten oder verstellbaren Sichtrichtungen, wie z. B. medizinische Geräte, industrielle Steuerungen,und Fahrzeugbildschirme, die zwischen Fahrer und Beifahrer gemeinsam genutzt werden.

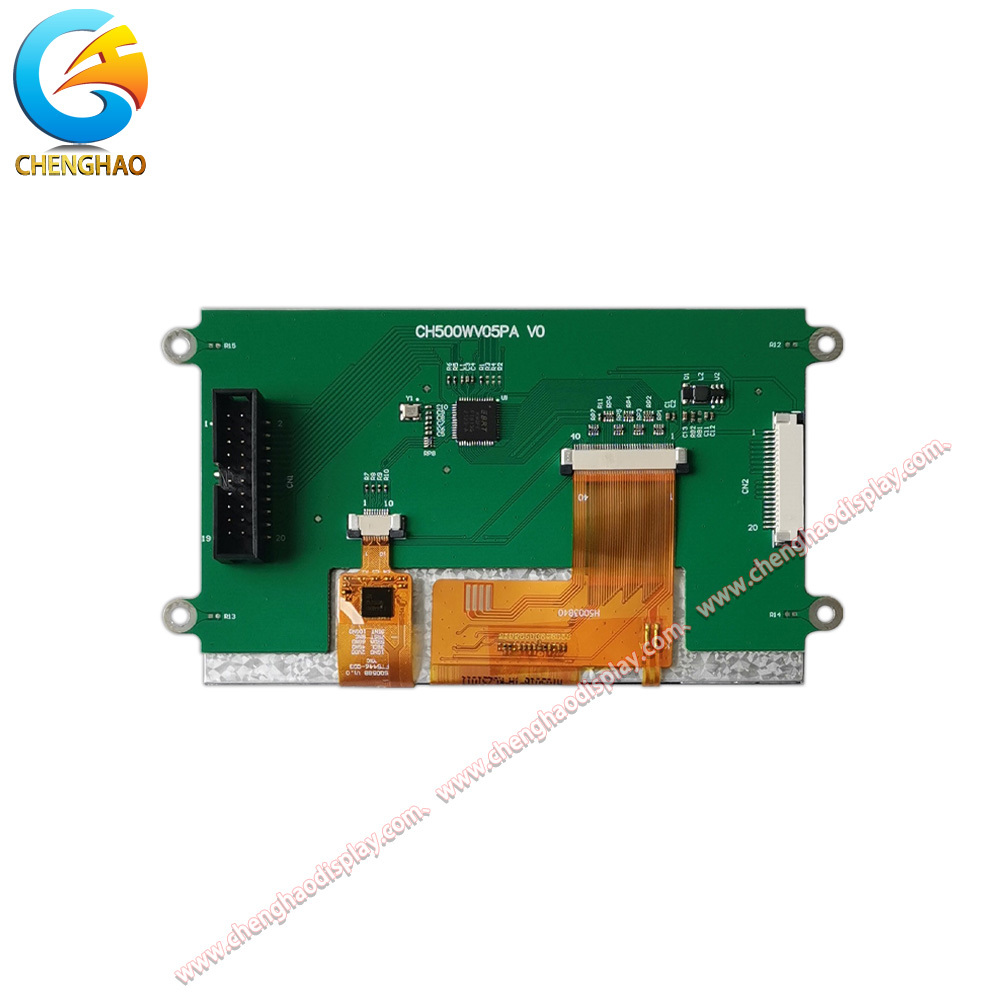

• Dual Interface-Konnektivität für eine flexible Integration: Das Modul bietet zwei unabhängige Anschlussmöglichkeiten: einen 20-Pin-IDC-Boxheader mit 2x10-Pin und einem 20-Pin-FFC-Top-Contact-Anschluss mit einem Abstand von 2,54 mm.Dieses Dual-Interface-Design ermöglicht es den Ingenieuren, die für ihr spezifisches PCB-Layout und ihre mechanischen Einschränkungen am besten geeignete Anschlussmethode zu wählenDie flexible Konnektivität reduziert die Notwendigkeit für kundenspezifische Adapter-Boards und vereinfacht Prototyping, Produktion und Wartung vor Ort.

Zeichnung des Produkts

Ausführliche Angaben

Einführung nach Maßgabe

Bei Shenzhen ChengHao Optoelectronic Co., Ltd. sind wir auf die Bereitstellung professioneller Anpassungsdienste für TFT-LCD-Module, monochrome LCD-Displays sowie farbige und monochrome OLED-Module spezialisiert.für die CH500WV05B-CT-PA und ähnliche Anzeigemodule, bieten wir umfassende Anpassungsmöglichkeiten an, um unterschiedliche Anwendungsanforderungen zu erfüllen.Unser FPC-Anpassungsservice ermöglicht die Anpassung der Formfaktorstruktur und der Pin-Konfiguration an bestimmte SteckverbinderlayoutsWir unterstützen mehrere Schnittstellenarten, einschließlich SPI, MCU, RGB, MIPI, LVDS und HDMI, was eine nahtlose Integration mit verschiedenen Hostcontrollern ermöglicht.Die Helligkeitsniveaus können je nach Zielumgebung von 200-300 cd/m2 bis zu einer hohen Helligkeitskonfiguration von mehr als 500 cd/m2 angepasst werden.Wir bieten auch Glasobjektiv-Abdeckung Anpassung mit verstellbarer Dicke, Form, Farbe,Filterdruck, und Lochschneiden. Oberflächenbehandlungsmöglichkeiten wie Anti-Glanz (AG), Anti-Reflective (AR),und Fingerabdruckschutzbeschichtungen (AF) zur Verbesserung der Anzeigeleistung in anspruchsvollen AnwendungsumgebungenEgal, ob Sie ein Standardmodul oder eine vollständig maßgeschneiderte Display-Lösung benötigen, unser Engineering-Team ist bereit, Ihr Projekt vom Konzept bis zur Produktion zu unterstützen.

Anwendungsfälle

• Industrielle Steuerungs- und HMI-Panels: Die 5,0-Zoll-Größe mit einer Auflösung von 800x480 ist ideal für industrielle Mensch-Maschine-Schnittstellen geeignet, die in PLC-Programmierterminals, CNC-Maschinensteuerungen und Fabrik-Automatisierungspanele verwendet werden.Die hohe Helligkeit und die anti-glare Oberfläche sorgen für die Lesbarkeit in hell beleuchteten FabrikumgebungenDie SPI-Schnittstelle vereinfacht die Verbindung zu gängigen industriellen Mikrocontrollern.und der große Blickwinkel ermöglicht es den Bedienern, die Anzeige aus verschiedenen Positionen um die Ausrüstung herum zu lesen.

• Anzeigen von Medizinprodukten: Die IPS-Technologie mit 80/80/80/80 Blickwinkeln macht dieses Modul für medizinische Überwachungsgeräte, tragbare Diagnosegeräte,und Patienteninformationsterminals, bei denen eine genaue Farbwiedergabe und Lesbarkeit aus verschiedenen Blickwinkeln von entscheidender Bedeutung sindDas integrierte Touch-Panel ermöglicht hygienische, knopffreie Schnittstellen, die leichter zu reinigen und zu sterilisieren sind.Unterstützung bei der Erfüllung der Anforderungen an Stromverbrauch und Zertifizierung.

• Intelligente Heim- und IoT-Steuerungen: Dieses Display-Modul ist eine ausgezeichnete Wahl für intelligente Heimsteuerungszentren, Automatisierungspanele und IoT-Gateway-Schnittstellen.Der kompakte 5-Zoll-Formfaktor passt gut in Wandplatten und Desktop-GeräteDie eingebaute Audioausgabe des EVE2-Controllers ermöglicht Sprachanfragen und Alarmtöne ohne zusätzliche Audiohardware.Die kapazitive Touch-Schnittstelle unterstützt die moderne Gestenbasierte Interaktion, und die hohe Helligkeit sorgt für die Lesbarkeit sowohl in dunklen Fluren als auch in sonnenbeleuchteten Wohnzimmern.

Häufig gestellte Fragen

F: Was ist die typische Anwendung des CH500WV05B-CT-PA-Moduls?A: Dieses Modul ist für industrielle HMI, medizinische Geräte, intelligente Heimsteuerungspanele, Außenkioske und alle eingebetteten Systeme, die ein farbiges Display mit hoher Helligkeit und Touch-Schnittstelle benötigen, konzipiert.Der integrierte EVE2-Grafikcontroller eignet sich besonders für Anwendungen, bei denen die Verringerung der Hostprozessorbelastung und die Vereinfachung des Hardware-Designs Priorität haben.

F: Ist das Modul mit dem Touch-Panel versehen oder muss ich es separat kaufen?A: Der CH500WV05B-CT-PA ist mit einem integrierten kapazitiven Touch-Panel und einer vormontierten Glasobjektivhülle ausgestattet.Der Touch Controller wird vom eingebauten EVE2-Prozessor gesteuert., so dass kein externer Touch-Controller-IC erforderlich ist.

F: Welche Mikrocontroller oder Prozessoren sind mit der SPI-Schnittstelle kompatibel?A: Jeder Mikrocontroller mit einer SPI-Schnittstelle kann mit diesem Modul kommunizieren, einschließlich STM32, ESP32, Arduino, Raspberry Pi Pico und vielen anderen.Die EVE2-Grafiksteuerung übernimmt alle Bildschirm-Rendering und Touch-Verarbeitung, so dass die Host-MCU nur Grafikbefehle über SPI senden muss, was sie sogar mit Mikrocontrollern mit geringer Pinzahl und geringer Leistung kompatibel macht.

F: Kann ich sowohl den IDC-Header als auch den FFC-Anschluss gleichzeitig verwenden?A: Nein, CN1 (IDC Box Header) und CN2 (FFC Connector) haben dieselben Pin-Zuteilungen und sind als alternative Verbindungsoptionen konzipiert.Wählen Sie die Option, die am besten zu Ihrem PCB-Layout und mechanischen Design passt.

F: Welchen Vorteil hat der EVE2-Controller im Vergleich zu einem Standard-TFT-Modul?A: Der EVE2-Controller eliminiert die Notwendigkeit für einen separaten Grafikprozessor, Frame-Buffer-RAM und einen Touch-Controller.und Audio-Wiedergabe alle in einem ChipDies reduziert die BOM-Kosten, die PCB-Komplexität, den Stromverbrauch und die Firmware-Entwicklungszeit.Bei Anwendungen, die normalerweise einen High-End-Mikrocontroller mit TFT-LCD-Controllern erfordern, kann ein einfacheres, kostengünstigere SPI-fähige MCU stattdessen.

F: Beeinflusst die anti-glare Oberfläche die Berührungsempfindlichkeit?A: Nein, die Oberflächenbehandlung mit Anti-Glanz (AG) wird auf die Außenfläche der Glasobjektivhülle aufgetragen und beeinträchtigt nicht die kapazitive Berührungsempfindlichkeit oder -genauigkeit.Die AG-Behandlung verringert die Reflexionen von Umgebungslichtquellen, was die Lesbarkeit verbessert, ohne die Berührungsleistung zu beeinträchtigen.

F: Wie lange hält die LED-Hintergrundbeleuchtung bei 900 cd/m2 Helligkeit?A: Die LED-Hintergrundbeleuchtung ist für einen Betrieb von typischerweise 30.000 bis 50.000 Stunden bei Nennstrom bestimmt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
