4.3 Zoll 480x272 RGB TFT-LCD-Display-Modul mit kapazitivem Touch-Panel

Produkt-Beschreibung

Produktbeschreibung

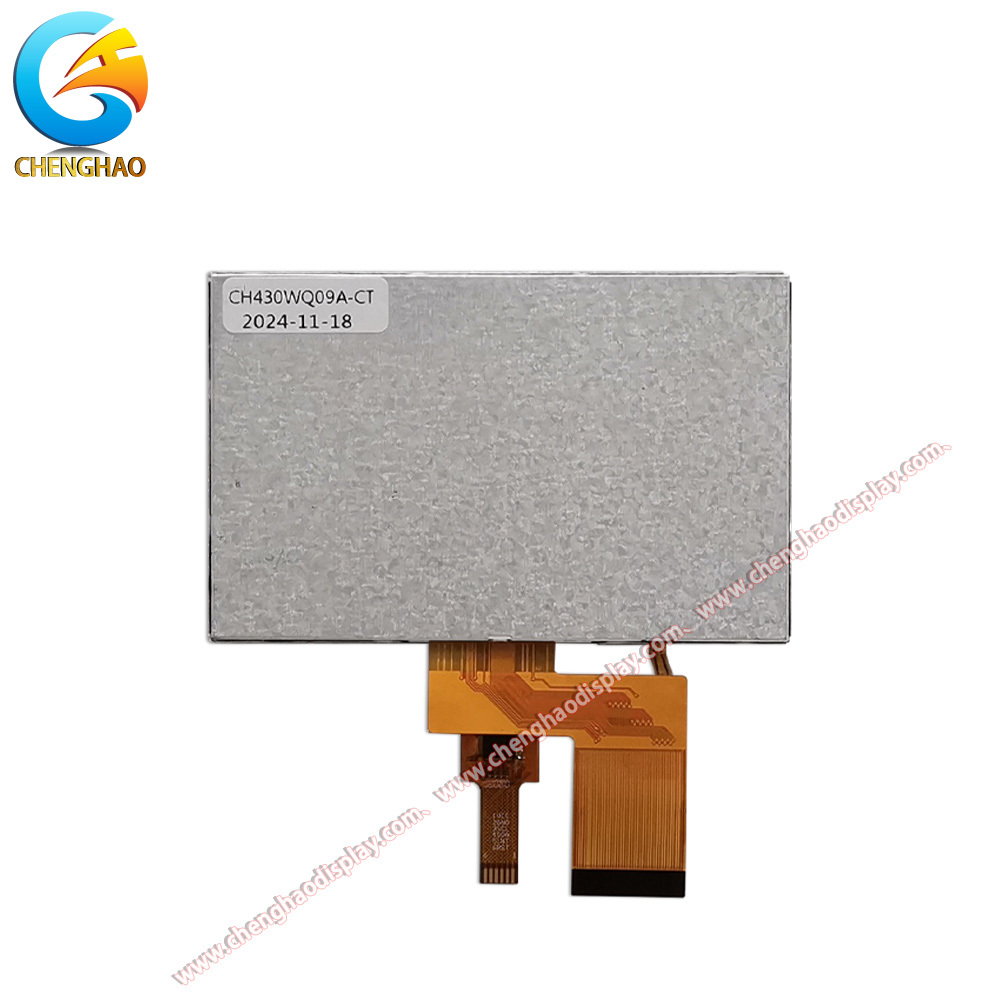

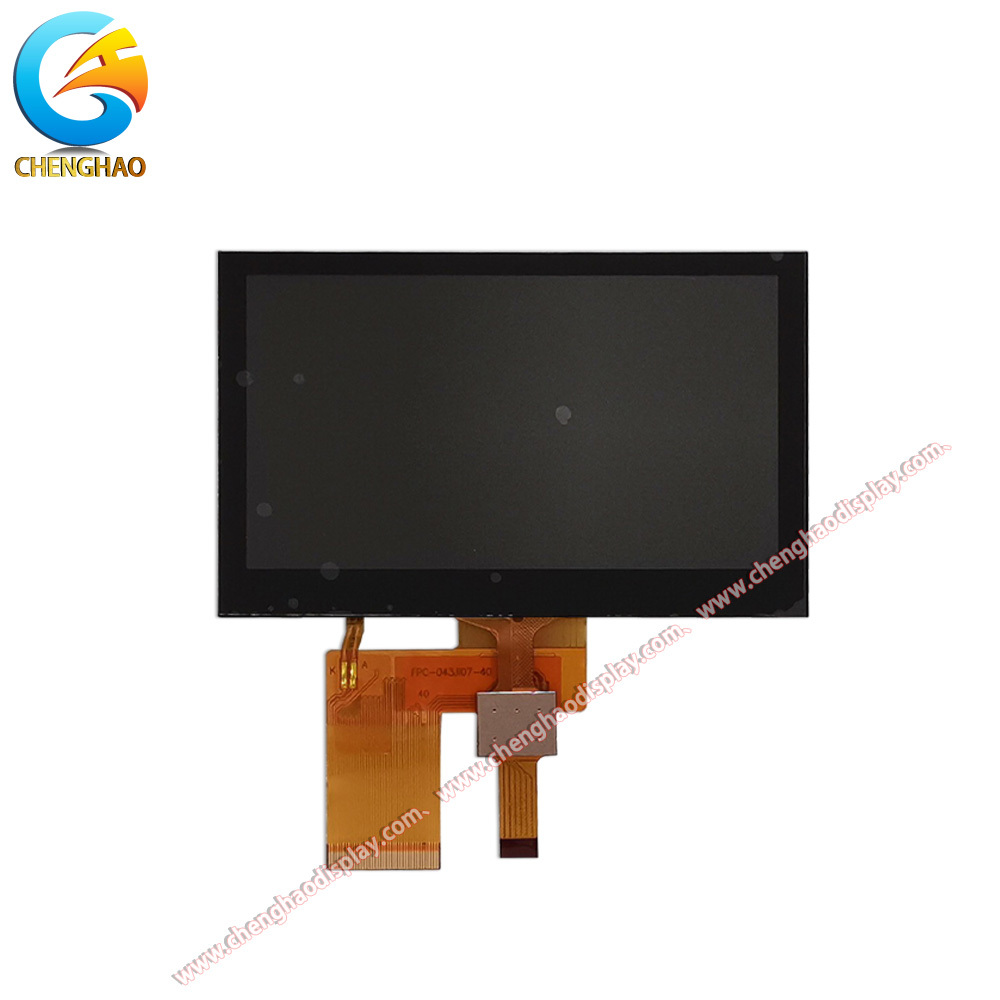

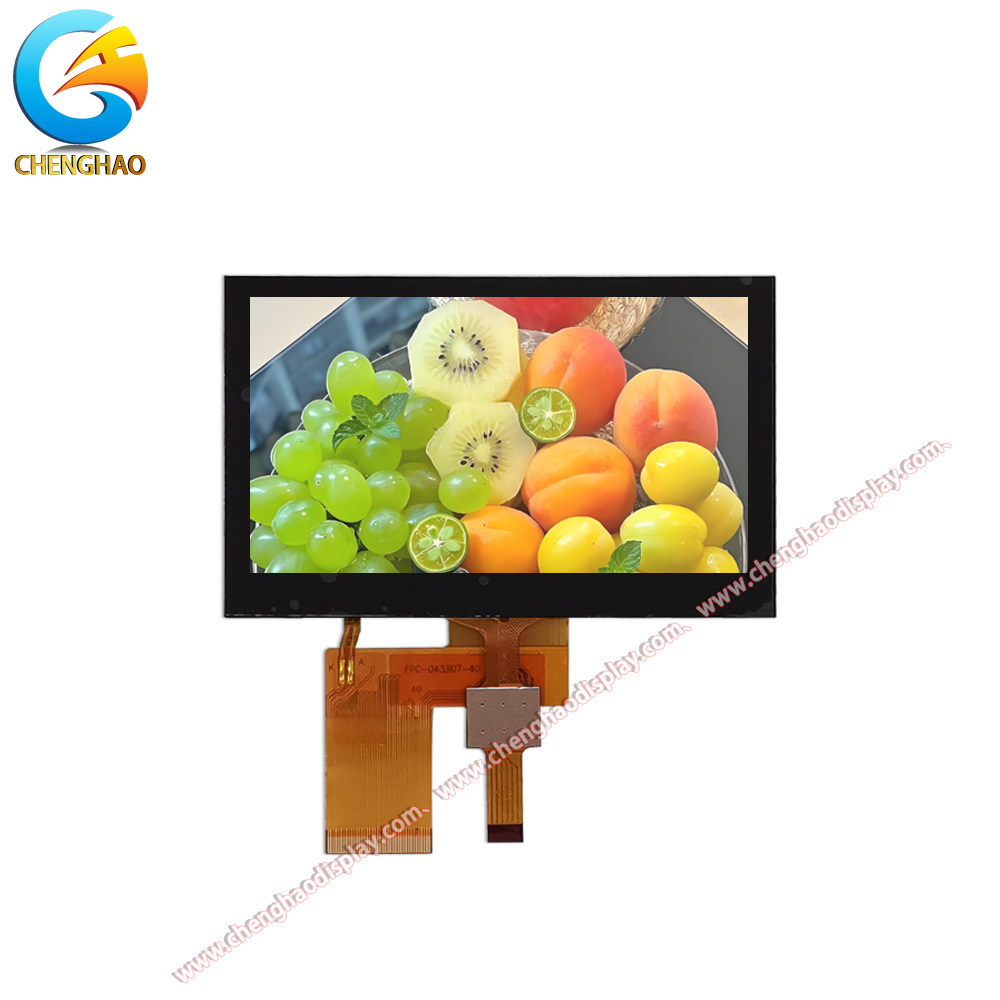

Benötigen Sie ein Display, das sowohl Grafiken als auch Touch unterstützt? Das CH430WQ09A-CTC ist ein 4,3-Zoll-TFT-LCD-Modul mit einer Auflösung von 480x272. Es ist für eingebettete Systeme, Bedienfelder und HMI-Anwendungen konzipiert, bei denen Platz eine Rolle spielt.

Ein kapazitives Touchpanel befindet sich direkt darüber und wird vom FT5426-Controller gesteuert. So erhalten Sie eine Multi-Touch-Reaktion ohne zusätzlichen Montageaufwand. Der *****-Treiber-IC verwaltet die RGB-Schnittstelle und liefert konsistente Farben und scharfe Bilder über ein transmissive Panel mit LED-Hintergrundbeleuchtung.

Temperaturmäßig arbeitet dieses Modul problemlos von -20 °C bis +70 °C. Das macht es zu einer soliden Wahl für Industrieausrüstungen und semi-outdoor-Installationen. Und mit nur 5,23 mm Dicke und einem 39-poligen FPC-Anschluss nimmt es nicht viel Platz in Ihrem Gehäuse ein.

Merkmale

• 480x272 WQVGA-Auflösung

Scharfe visuelle Ausgabe mit RGB-Streifen-Pixelanordnung. Gut geeignet für Text, Symbole und grafische Benutzeroberflächen in eingebetteten Anwendungen.

• Integriertes kapazitives Touchpanel

Integriertes CTP mit FT5426 IC unterstützt Multi-Touch. Das Deckglas hat eine Härte von 6H für Kratzfestigkeit, was zur Langlebigkeit beiträgt.

• 12-Uhr-Betrachtungsrichtung

Optimiert von der Oberseite. Passt für Instrumententafeln, Wandmontage-Displays und vertikale Montageanordnungen.

• 300 cd/m2 Helligkeit

Standardhelligkeit mit transmissivem Polarisator. Gute Lesbarkeit in Innenräumen und bei Umgebungslicht.

• Breiter Betriebstemperaturbereich

Funktioniert problemlos von -20 °C bis +70 °C. Geeignet für Industrieausrüstungen und den semi-outdoor-Einsatz.

• RGB-Schnittstellenkonnektivität

Standard-RGB-Parallel-Schnittstelle mit einem 39-poligen FPC. Lässt sich einfach an Anwendungsprozessoren und MCUs anschließen.

• Kompaktes Moduldesign

Schlankes Profil mit einer Gesamtdicke von 5,23 mm (einschließlich CTP). Passt in enge Räume im Gerätegehäuse.

• RoHS-konform

Hergestellt aus umweltfreundlichen Materialien und Prozessen. Vollständig RoHS-konform für den weltweiten Vertrieb

Technische Parameter

Modifikation und Anpassung

Wir sind ein Hersteller von Displaymodulen, was bedeutet, dass wir nicht nur Standardteile verkaufen. Das CH430WQ09A-CTC ist unsere Standardausführung, aber wir können einiges daran ändern.

Benötigen Sie andere Helligkeitsstufen? Das können wir anpassen. Wünschen Sie eine benutzerdefinierte FPC-Form oder einen anderen Schnittstellentyp? Das ist ebenfalls machbar. Die Empfindlichkeit des kapazitiven Touchscreens, die Beschichtung des Deckglases (entspiegelt oder fingerabdruckabweisend) und die EMV-Leistung können ebenfalls angepasst werden.

Wenn das Standardmodul nicht ganz zu Ihrem Projekt passt, beginnen wir stattdessen mit Ihren Spezifikationen. Auflösung, Helligkeit, Schnittstelle, Touch-Setup, mechanische Abmessungen – all das kann durch das definiert werden, was Sie tatsächlich benötigen. Nennen Sie uns einfach die Anforderungen, und unsere Ingenieure kümmern sich darum.

FAQ

F: Können Helligkeit und FPC des CH430WQ09A-CTC angepasst werden?

A: Ja. Wir können die Helligkeit (Standard: 300 cd/m2) einstellen, die FPC-Form und Pinbelegung ändern oder die Schnittstelle an Ihre Bedürfnisse anpassen.

F: Ist Chenghao ein tatsächlicher LCD-Hersteller?

A: Ja. Wir betreiben unsere eigene Produktionsstätte und sind seit 2015 tätig. Wir verfügen über ISO 9001, ISO 14001, CE, RoHS und andere Zertifizierungen.

F: Was ist die Mindestbestellmenge?

A: Die MOQ beträgt 100 Stück. Muster werden in 3-7 Werktagen versandt. Großaufträge folgen dem mit Ihnen vereinbarten Zeitplan.

F: Unterstützt es Multi-Touch?

A: Ja. Der ****-Controller unterstützt Multi-Touch über Standard-I2C. Die Integration ist mit den meisten eingebetteten Prozessoren unkompliziert.

F: Was ist die typische Lieferzeit für Großaufträge?

A: Hängt von der Menge und der aktuellen Produktion ab. Unsere monatliche Kapazität unterstützt die pünktliche Lieferung für die meisten Mengen. Kontaktieren Sie unser Verkaufsteam für einen Zeitplan basierend auf Ihrer Bestellung.
