2.25-Zoll-TFT-LCD-Display-Modul 76x284 SPI-Schnittstelle

Produkt-Beschreibung

1. Produktbeschreibung

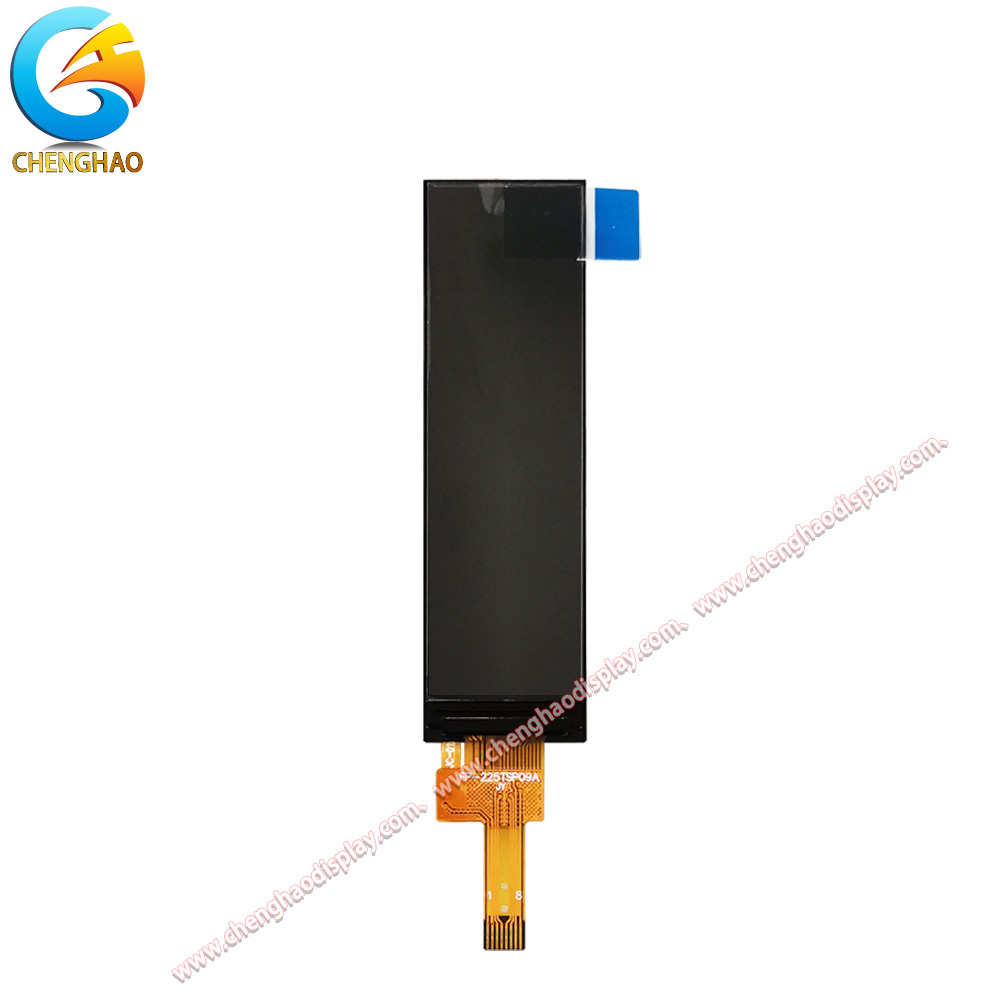

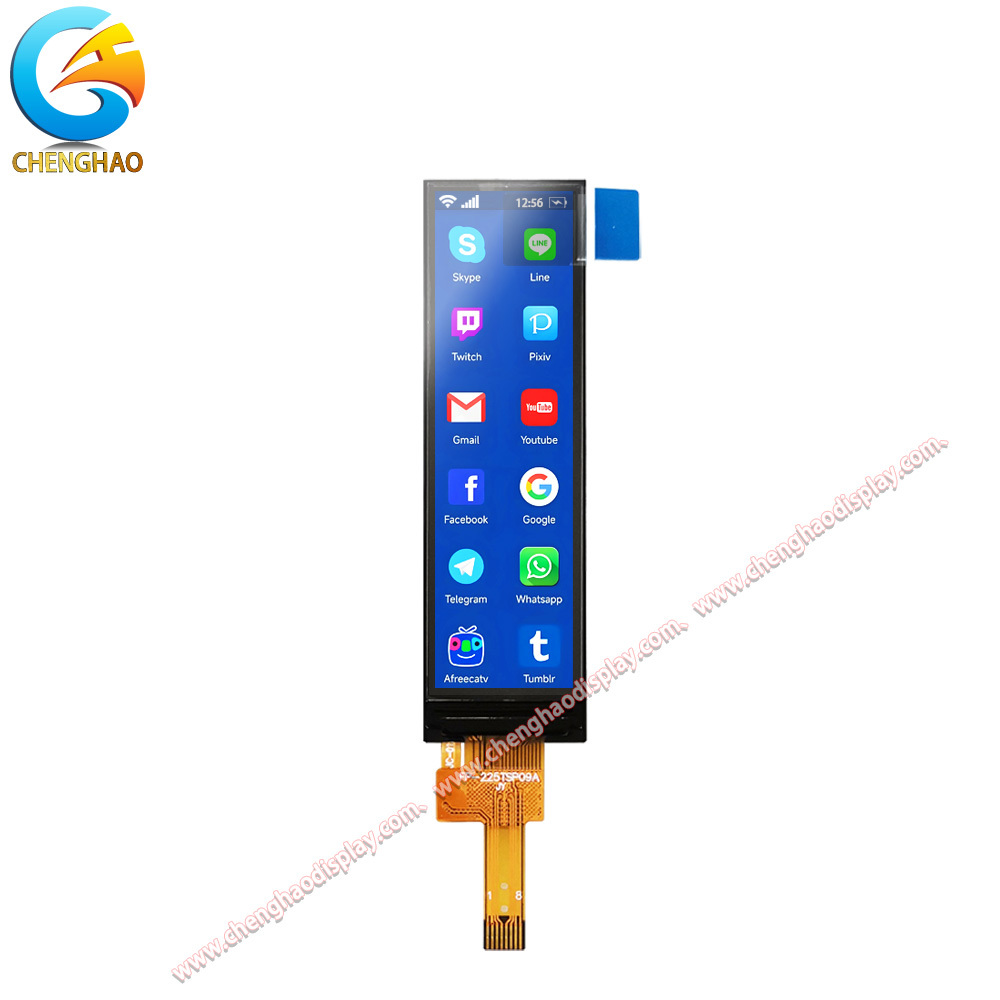

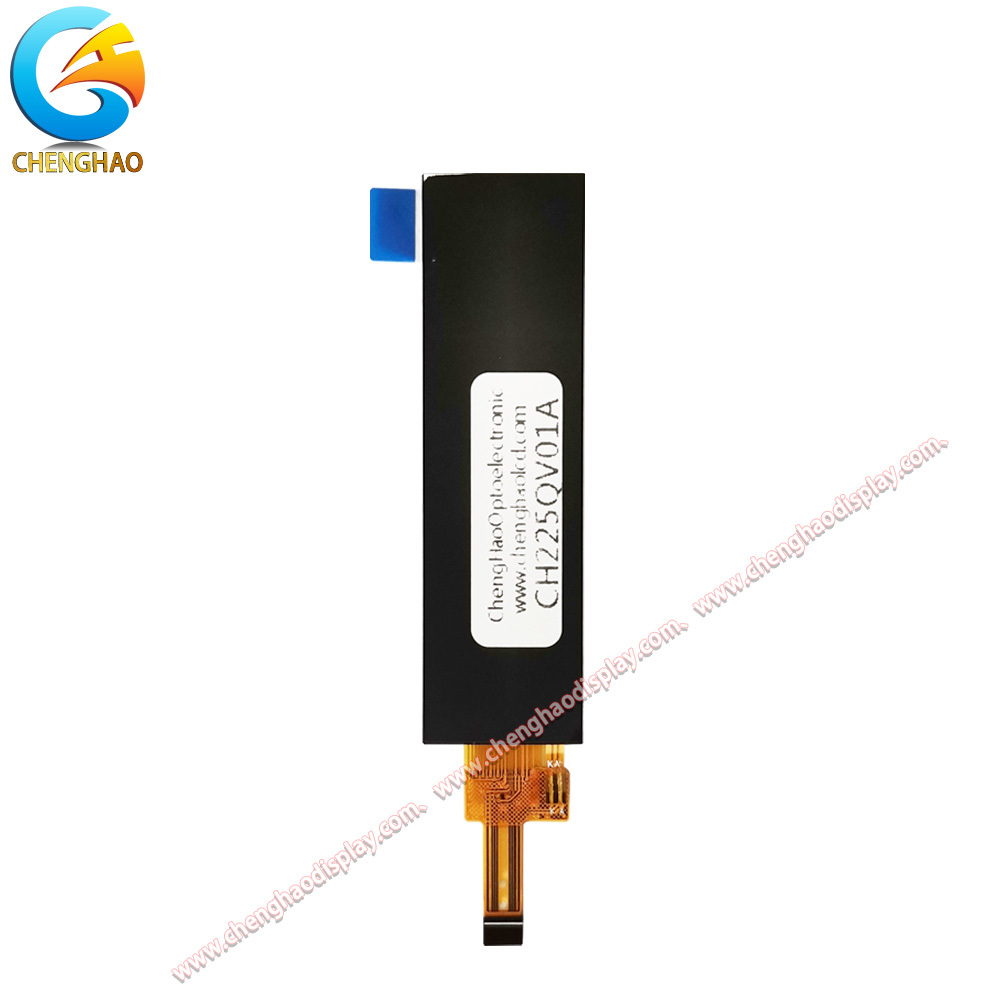

CH225QV01A ist ein 2,25 Zoll a-Si TFT LCD-Modul mit QVGA Auflösung von 76x284 Pixeln, das für kompakte tragbare und mobile elektronische Geräte entwickelt wurde. Die typische Helligkeit beträgt 500 cd/m², was eine gute Lesbarkeit bei Sonnenlicht für Außenanwendungen ermöglicht.Das Modul verwendet den *** Treiber-IC mit einer 4-Draht-SPI-Schnittstelle, kompatibel mit den meisten
Mikrocontrollern bei geringer Pinanzahl. Der Betriebstemperaturbereich liegt bei -20°C bis +70°C, der Lagerbereich bei -30°C bis +80°C. Das Modul ist RoHS-konform und misst 17,90 x 62,50 mm.2. Merkmale·

2,25 Zoll Diagonale a-Si TFT Active-Matrix-Display mit 76*284 Auflösung

3. Technische P Hohe Helligkeit von 500 cd/m² (typ.) für hervorragende Lesbarkeit bei Sonnenlicht

3. Technische P SPI 4-Draht-Schnittstelle für einfache und schnelle Kommunikation mit MCUs

3. Technische P 12-Uhr-optimale Blickrichtung für Hochformat-Anwendungen

3. Technische P Weiter Betriebstemperaturbereich: -20°C bis +70°C

3. Technische P Stromsparendes LED-Hintergrundbeleuchtungsdesign, geeignet für batteriebetriebene Geräte

3. Technische P Schlankes Profil und leichte Konstruktion für die Integration in tragbare Geräte

3. Technische P Transmissiver / Normally White Polarisationsmodus für klare Bildqualität

3. Technische P RoHS-konform, erfüllt die Anforderungen des Umweltschutzes

3. Technische P a

rameterParameterSpezifikation

5. Support

Vollständiges Datenblatt, Initialisierungscode, Mustersupport, technischer Support werden bereitgestellt.

6. FAQ

F: Was ist die Auflösung des CH225QV01A Displays?

A: Das CH225QV01A hat eine QVGA-Auflösung von 76*284 Pixeln und bietet eine scharfe Bildqualität, die für Text, Symbole und einfache Grafiken geeignet ist.

F: Welche Schnittstelle verwendet dieses Modul?

A: Es verwendet eine 4-Draht-SPI-Schnittstelle, die den Anschluss an die meisten Mikrocontroller mit nur 4 Steuerleitungen (CS, SCL, SDA, RS) erleichtert.

F: Ist dieses Display für den Außeneinsatz geeignet?

A: Ja, mit einer typischen Helligkeit von 500 cd/m² bietet das Display eine gute Lesbarkeit bei Sonnenlicht und ist somit für Außenanwendungen geeignet.

F: Was ist der Betriebstemperaturbereich?

A: Der Betriebstemperaturbereich liegt bei -20°C bis +70°C, mit einem Lagerbereich von -30°C bis +80°C, was eine zuverlässige Leistung in verschiedenen Umgebungen gewährleistet.

F: Kann der FPC-Anschluss angepasst werden?

A: Ja, ChengHao bietet Anpassungsoptionen für den FPC, einschließlich Länge, Pinbelegung und Steckertyp, passend zu Ihrem PCB-Design.

F: Kann ein Touchpanel zu diesem Display hinzugefügt werden?

A: Ja, wir können je nach Bedarf ein kapazitives Touchpanel (CTP) oder ein resistives Touchpanel (RTP) integrieren oder ein Abdeckglas zum Schutz anbringen.
