15,6 Zoll Bildschirm Weittemperatur 1920*1080 Full HD Farb-TFT-LCD für industrielle Anwendungen

Produktbeschreibung:

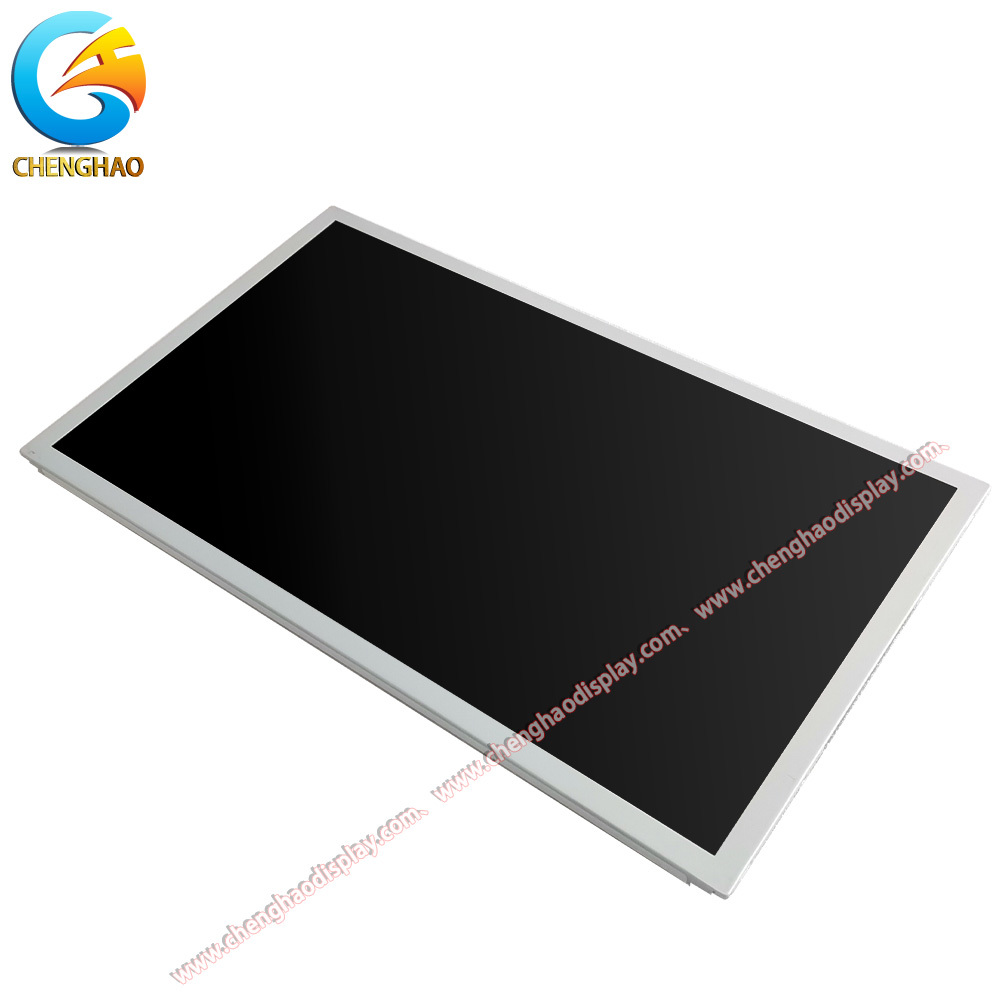

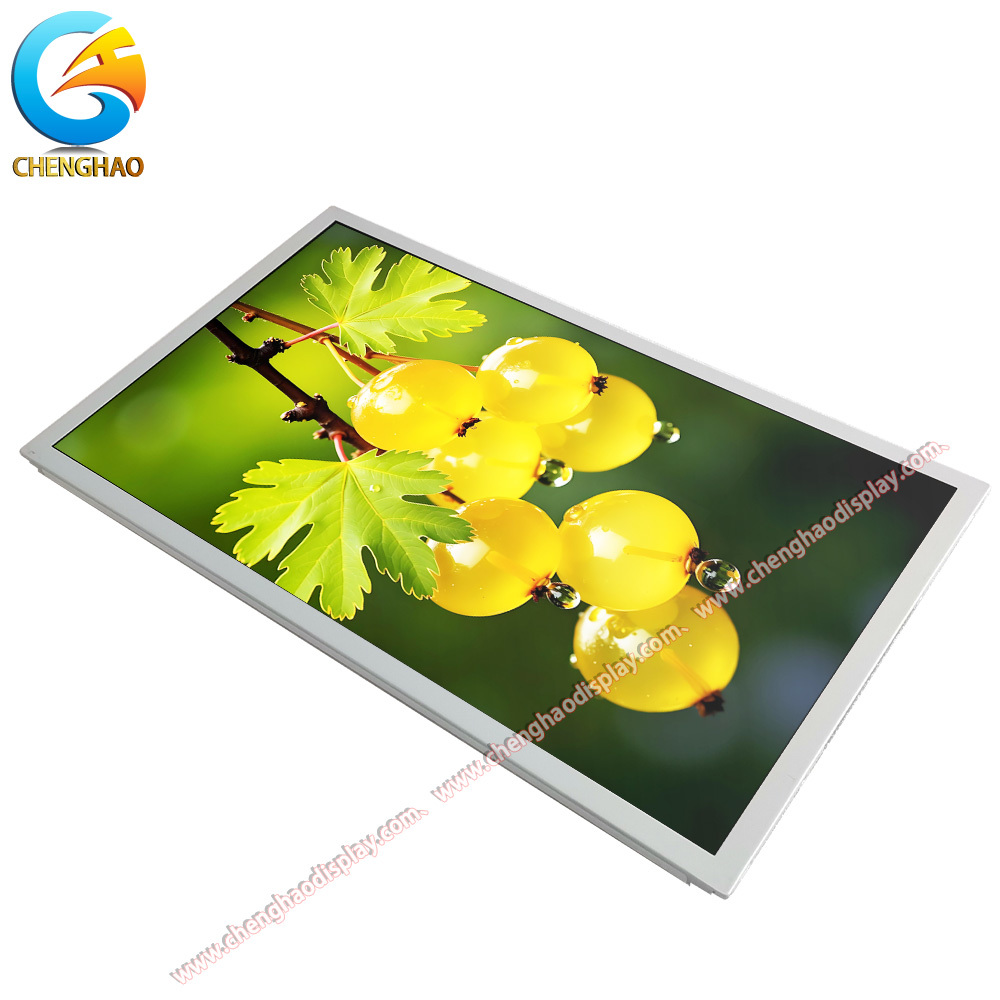

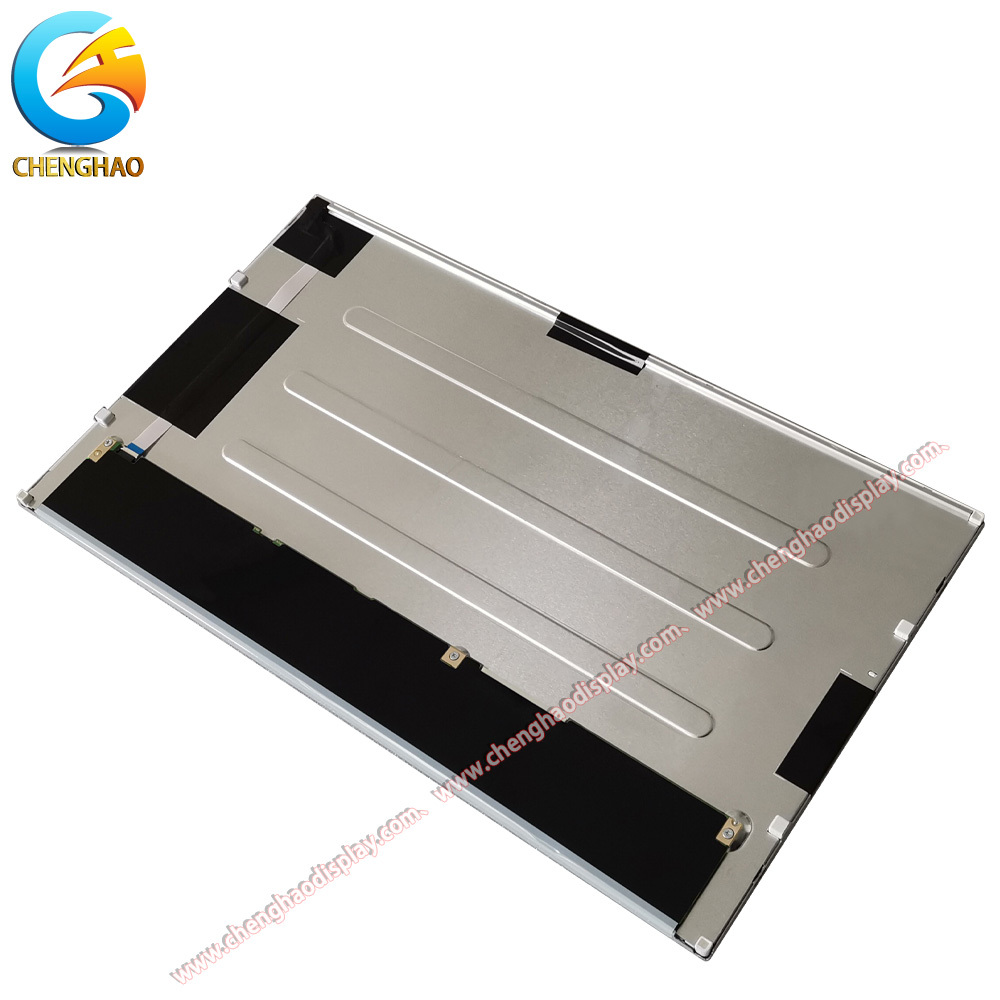

Das CH156FH02A ist ein Hochleistungs-TFT-LCD-Modul mit 15,6 Zoll, entwickelt von Chenghao Optoelectronics. Es verfügt über eine Full-HD-Auflösung von 1920×1080, die klare und lebendige Bilder liefert. Durch die Verwendung der TN-Transmissive-Constant-White-Technologie bietet es eine schnelle Reaktionszeit und eine stabile Anzeige. Seine effektive Anzeigefläche beträgt 344×193 mm, mit einer Standardhelligkeit von 300 cd/m² und einem Kontrastverhältnis von 500:1, was es für typische Innenbeleuchtungsumgebungen geeignet macht. Das Modul überträgt Signale über eine LVDS-Schnittstelle, arbeitet in einem Temperaturbereich von -20℃ bis +70℃ und kann bei Temperaturen von -30℃ bis +80℃ gelagert werden. Während die Originalversion keine Touch-Funktionalität aufweist, unterstützt sie die Hinzufügung von kapazitiven oder resistiven Touchscreens. Darüber hinaus bietet der Hersteller verschiedene Anpassungsoptionen, darunter Schnittstellentyp, Helligkeit, Betriebstemperatur, Entspiegelung, elektromagnetische Abschirmung und Deckglas, was eine flexible Anpassung an verschiedene industrielle und kommerzielle Anwendungen ermöglicht.

Merkmale:

• Kompakter und robuster Formfaktor

Das CH156FH02A-Modul misst 370 mm (B) × 217 mm (H) × 9,3 mm (T) und ermöglicht eine effiziente Integration auf begrenztem Raum bei gleichzeitiger Beibehaltung einer guten strukturellen Stabilität. Sein schlankes Design und der standardisierte Formfaktor erleichtern die Installation in Bedienfeldern, Gehäusen von Instrumenten und eingebetteten Systemen und gewährleisten mechanische Kompatibilität.

Hochauflösende LVDS-Schnittstelle sorgt für stabile Signalübertragung Das Modul verwendet eine LVDS (Low Voltage Differential Signaling)-Schnittstelle, die eine schnelle, störungsresistente Datenübertragung über lange Kabelstrecken ermöglicht. Diese Schnittstelle reduziert effektiv elektromagnetische Störungen, erhält die Signalintegrität und eignet sich besonders für industrielle oder Außenanwendungen mit hoher elektrischer Störbelastung, um eine stabile und zuverlässige Anzeige zu gewährleisten. Großer Betriebstemperaturbereich passt sich an raue Umgebungen an Mit einem Betriebstemperaturbereich von –20°C bis +70°C kann dieses Modul an Orten ohne Temperaturregelung eingesetzt werden, wie z. B. in Fahrzeugkabinen, Außenkiosken oder Fabrikhallen. In Kombination mit einer Lagertemperaturtoleranz von –30°C bis +80°C weist das Modul eine ausgezeichnete thermische Stabilität auf und ist in der Lage, signifikante Schwankungen der Umgebungstemperatur zu verkraften.

Technische Parameter:

Modultyp	15,6" TFT
Lagertemperatur	-30 ~ +80 ℃
Anzeigemodus	TN/Transmissiv/Normalerweise Weiß
Bildschirmhelligkeit	300 Cd/m²
Betriebstemperatur	-20 ~ +70 ℃
Modulgröße	370*217*9,3 mm
Auflösung	1920*1080 Punkte
LCD-Schnittstelle	LVDS
Größe des aktiven Bereichs	344*193 mm
Betrachtungsrichtung	12:00

Anpassung:

Das CH156FH02A TFT-LCD-Modul ist nicht nur für den Standardeinsatz konzipiert, sondern auch als vielseitige Plattform für maßgeschneiderte Displaylösungen. Chenghao Optoelectronic bietet einen umfassenden Anpassungsweg, der mit einer detaillierten Beratung beginnt, um die technischen Spezifikationen mit den Anforderungen der Endanwendung abzustimmen. Ein wichtiger Aspekt ist die Anpassung der Schnittstelle: Während das Basismodell LVDS verwendet, kann das Modul so konfiguriert werden, dass es alternative Signalisierungsprotokolle wie MIPI, eDP, RGB oder sogar parallele MCU-Schnittstellen unterstützt – dies ermöglicht die Integration in ältere oder spezialisierte Steuerarchitekturen, ohne dass externe Bridge-ICs erforderlich sind. Eine weitere wichtige Anpassungsdimension liegt in der Umgebungsbeständigkeit. Für Anwendungen, die extremen thermischen Bedingungen ausgesetzt sind, kann der Betriebstemperaturbereich über den Standardbereich von –20°C bis +70°C hinaus erweitert werden, bis zu –45°C oder bis zu +90°C durch verbesserte Flüssigkristallformulierungen und verstärkte Hintergrundbeleuchtungskomponenten. Darüber hinaus kann die optische Leistung feinabgestimmt werden; die Helligkeitsstufen sind von den Standard-300 cd/m² bis zu 3500 cd/m² einstellbar, mit optionalen Entspiegelungs- oder Antireflexions-Oberflächenbehandlungen, um die Sichtbarkeit bei direkter Sonneneinstrahlung oder hoher Luftfeuchtigkeit zu erhalten. Mechanische und strukturelle Modifikationen erhöhen die Anpassungsfähigkeit weiter. Das FPC (Flexible Printed Circuit) kann neu geformt oder neu positioniert und die Pinbelegung geändert werden, um spezifische Steckverbinderlayouts anzupassen. Ein kundenspezifisches Deckglas – erhältlich in verschiedenen Dicken, mit Ausschnitten oder Siebdruckmarkierungen – kann direkt auf das Display laminiert werden, um die Haltbarkeit und die ästhetische Integration zu verbessern. Darüber hinaus können kapazitive oder resistive Touch-Schichten werkseitig mit optimierten Klebeverfahren integriert werden, um optische Klarheit und mechanische Robustheit zu gewährleisten. Dieser End-to-End-Anpassungsansatz stellt sicher, dass der CH156FH02A präzise funktionale, umweltbedingte und räumliche Anforderungen in verschiedenen industriellen und kommerziellen Bereichen erfüllt.

FAQ:

F1: Was ist die Marke und Modellnummer dieses TFT-LCD-Displays?

A1: Das TFT-LCD-Display ist von Chenghao Optoelectronic und die Modellnummer ist CH156FH02A.

F2: Wo ist der Ursprungsort dieses Produkts?

A2: Dieses Produkt wird in Shenzhen, China, hergestellt.

F3: Welche Zertifizierungen hat dieses TFT-LCD-Display?

A3: Das Produkt ist mit CE, ISO9001, RoHS und SGS zertifiziert.

F4: Was ist die Mindestbestellmenge und die Lieferkapazität?

A4: Die Mindestbestellmenge beträgt 100 Stück und die Lieferfähigkeit beträgt 50.000.000 Stück pro Monat.

F5: Wie ist das Produkt verpackt und wie lange ist die Lieferzeit?

A5: Alle Produkte werden sorgfältig verpackt, um die Sicherheit zu gewährleisten. Kleinere Produkte werden in Schalen und Kartons verpackt, größere Größen in Schaumstoffschlitzen und Kartons. Kundenspezifische Verpackungen sind ebenfalls nach Kundenwunsch erhältlich. Die Lieferzeit beträgt in der Regel 3 bis 7 Tage.

F6: Welche Zahlungsmethoden werden für den Kauf dieses TFT-LCD-Displays akzeptiert?

A6: Die Zahlungsbedingungen umfassen T/T (Telegraphic Transfer), AliPay und PayPal.
