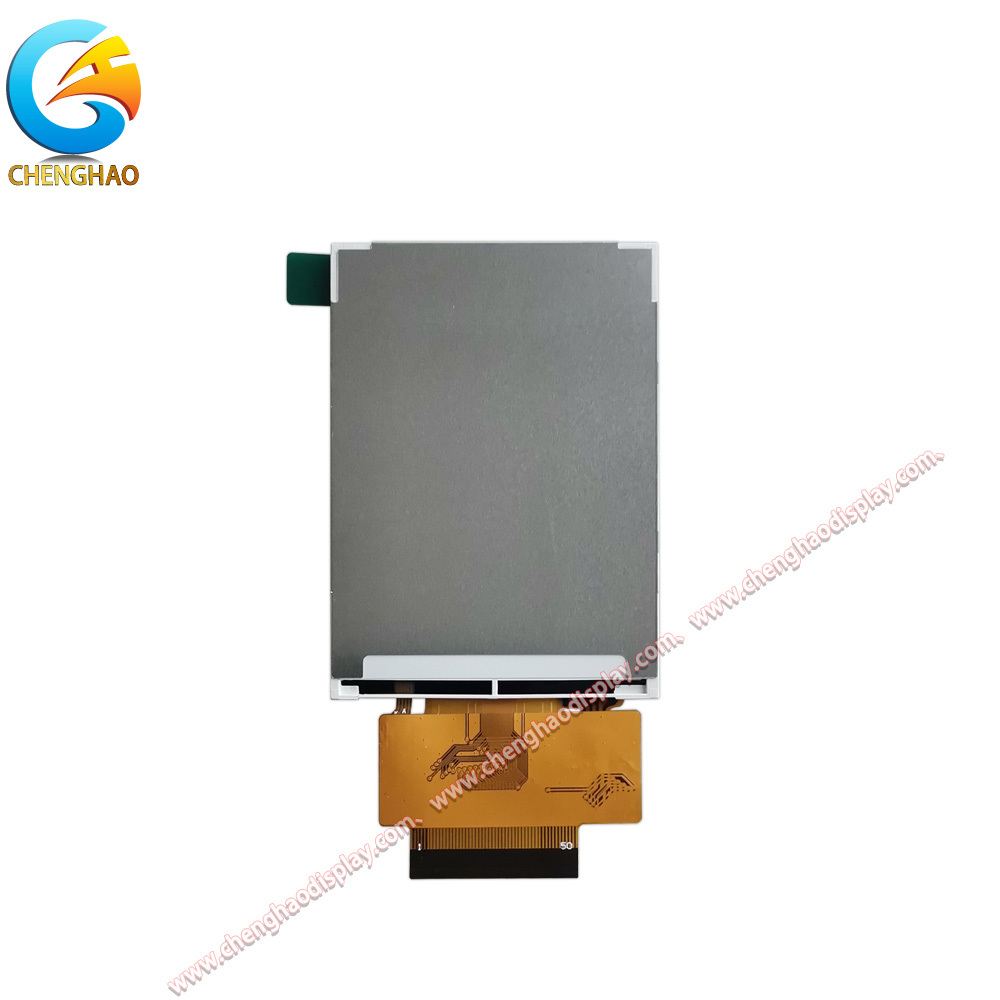

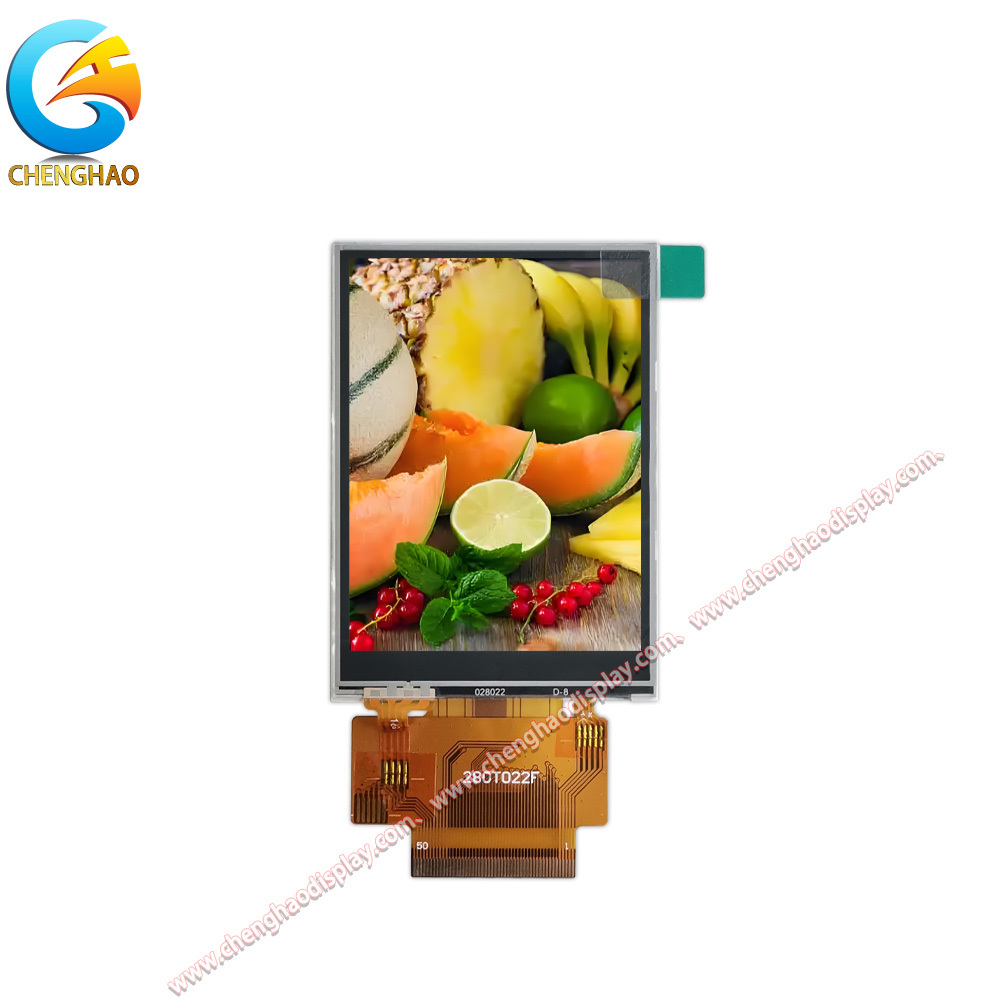

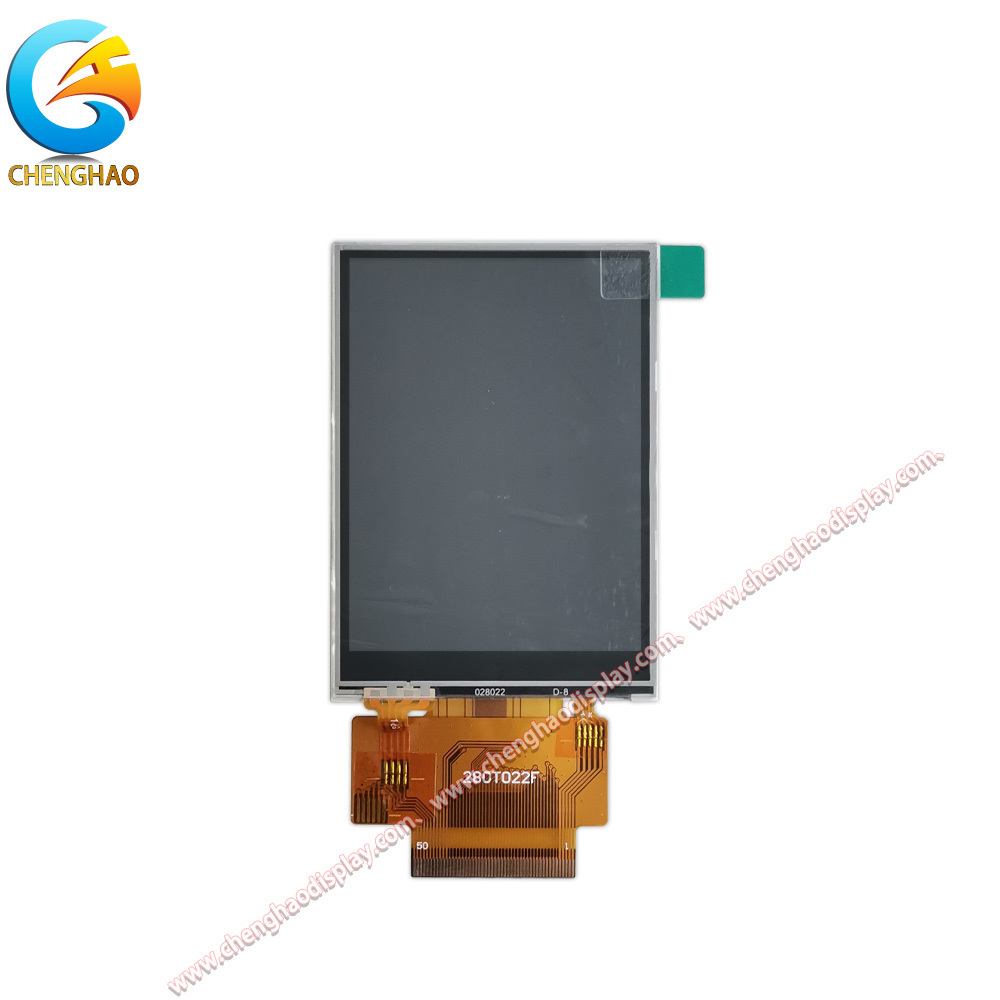

2.8-Zoll 240x320 IPS TFT-LCD mit resistiver Berührung und mehreren Schnittstellen

Beschreibung des Produkts:

Der CH280QV22F-T ist ein hochleistungsfähiges 2,8-Zoll-TFT-LCD-Display-Modul, das von Chenghao Optoelectronic für vielseitige Embedded-Anwendungen entwickelt wurde.Sie liefern scharfe und detaillierte 65K-Farbbilder in einem kompakten aktiven Bereich von 43.2 x 57,6 mm. Mit Hilfe der IPS-Technologie (In-Plane Switching) bietet das Modul außergewöhnliche große Blickwinkel von 80/80/80/80 (oben/unten/links/rechts),Gewährleistung einer gleichbleibenden Bildqualität aus mehreren Perspektiven.

Dieses Modul integriert ein widerstandsfähiges Touch-Panel mit einer USB-Schnittstelle und bietet eine zuverlässige und präzise Eingabesteuerung.Die Berührungslösung kann optional auf kapazitive Berührung aufgerüstet oder je nach Projektanforderungen vollständig weggelassen werden.Das Display verfügt über eine hohe Helligkeit von 500 cd/m2, wobei die Anpassung von 300 bis 1000 cd/m2 für verschiedene Lichtbedingungen möglich ist.Es ist für einen zuverlässigen Betrieb in einem breiten Temperaturbereich von -20°C bis +70°C ausgelegt, so dass es für Industrie-, Automobil- und Außenumgebungen geeignet ist.

Um eine nahtlose Integration zu gewährleisten, unterstützt der CH280QV22F-T mehrere Schnittstellenprotokolle, einschließlich SPI, MCU (parallel) und RGB, was Entwicklern vielseitige Konnektivitätsoptionen bietet.Seine kompakten physikalischen Abmessungen von 50.0 x 69,2 x 3,4 mm und ein 50-Pin-FPC-Anschluss erleichtern eine einfache Installation in raumbeschränkten Konstruktionen.

Eigenschaften:

• Überlegene IPS-AnsichtserfahrungMit symmetrischen 80-Grad-Blickwinkeln in alle Richtungen garantiert das IPS-Panel eine minimale Farbverschiebung und Kontrastverlust.Ideal für Anwendungen, bei denen mehrere Benutzer den Bildschirm aus verschiedenen Winkeln betrachten.

• Kompatibilität mit mehreren Schnittstellen:Ingenieure können aus SPI-, MCU- oder RGB-Schnittstellen wählen, um die Architektur ihres Systems zu entsprechen.Diese Flexibilität vereinfacht das Hardware-Design und reduziert die Notwendigkeit externer Brücken-ICs oder komplexer Signalkonvertierungen.

• Eine solide Umweltverträglichkeit:Das Modul ist für schwierige Bedingungen ausgelegt und arbeitet bei -20°C bis +70°C und speichert bei -30°C bis +80°C.Fahrzeug-Armaturenbretter, und medizinische Überwachungsausrüstung.

• Anpassbare Helligkeit & Berührung:Die Standardhelligkeit von 500 cd/m2 kann für die Sichtbarkeit durch Sonnenlicht oder Energieeinsparungen von 300 bis 1000 cd/m2 angepasst werden.Der Standard-Widerstandsstich kann mit einem kapazitiven Touch oder keinem Touch ausgetauscht werden, die eine präzise Anpassung an die Interaktionsbedürfnisse der Nutzer und die Kostenziele ermöglicht.

Technische Parameter:

Anpassung:

Chenghao Optoelectronic bietet umfangreiche Anpassungsdienste für das CH280QV22F-T-Modul, so dass es perfekt auf Ihre spezifischen Anwendungsbedürfnisse zugeschnitten werden kann.Unser Anpassungsprozess ist kollaborativ und umfasst folgende Schlüsselaspekte::

1)Anpassung von FPC und Steckverbindern: Wir können die Form, Länge, Struktur und Pinzahl des Flexible Printed Circuit (FPC) anpassen (von den standardmäßigen 50 Pins), um Ihrem einzigartigen PCB-Layout und Gehäuse-Design zu entsprechen,Vereinfachung der Montage und Verbesserung der Zuverlässigkeit.

2)Anzeigen von Schnittstellenoptionen:Neben der Standard-SPI-, MCU- und RGB-Unterstützung können wir auf Anfrage andere Schnittstellen wie MIPI, LVDS, EDP oder HDMI integrieren, um die Kompatibilität mit Ihrem Hostprozessor oder System-on-Chip zu gewährleisten.

3)Hintergrundlicht Helligkeit Einstellung:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Erweiterter Temperaturbereich:Die Betriebstemperatur kann für breitere oder spezialisierte Bereiche angepasst werden, z. B. -45 °C bis +90 °C für Anwendungen in extremen Umgebungen.Sicherstellung der Leistungsstabilität unter den härtesten Bedingungen.

5)Abdeckungsglas und optische Verbesserung:Die Form, Dicke, Anti-Glanz- oder Anti-Reflexionsbeschichtungen des Abdeckglases können angepasst werden und zum funktionalen und ästhetischen Zweck Seidenschirmdruck (z. B. Logos, Ränder) hinzugefügt werden.

6)Auswahl des Touch-Panels:Wählen Sie zwischen resistiver Berührung (Standard), projizierender kapazitiver Berührung für mehrfach berührbare Gesten oder entscheiden Sie sich für keine Berührungsplattform basierend auf den Anforderungen Ihrer Anwendung.

7)EMI/EMC-Schutz:Integration einer elektromagnetischen Interferenzschirmung, um strenge Regulierungsstandards zu erfüllen und einen stabilen Betrieb in elektrisch lauten Umgebungen sicherzustellen.

Unser Ingenieurteam arbeitet eng mit Ihnen von der Konzeption bis zur Produktion zusammen, stellt Prototypen zur Validierung zur Verfügung und stellt sicher, dass das individuell angepasste Modul alle Ihre technischen und Qualitätsanforderungen erfüllt.

Unterstützung und Dienstleistungen:

Wenn Sie sich für den CH280QV22F-T entscheiden, erhalten Sie Zugang zu umfassendem technischem Support und Kundenservice von Chenghao Optoelectronics,ein System, das den Erfolg Ihres Projekts von der Entwicklung bis zur Serienproduktion gewährleistet.

Technische Dokumentation:Erhalten Sie detaillierte Pin-Definitionen und Schnittstellen-Timing-Spezifikationen, um Ihren Designprozess zu vereinfachen.

Entwicklung und IntegrationsunterstützungUnsere erfahrenen Anwendungsingenieure leiten uns bei der schematischen Gestaltung, dem PCB-Layout und der Integration von Treibersoftware für verschiedene MCU-Plattformen.

Musterbestimmung:Wir bieten Standard- oder kundenspezifische Probeneinheiten des CH280QV22F-T für Ihre Verwendung während der Prototyping- und Evaluierungsphasen an, um Leistung und Kompatibilität vor der Massenbestellung zu überprüfen.

Zuverlässige Herstellung und Qualitätssicherung: Alle Module werden streng getestet, einschließlich elektrischer Überprüfung, visueller Inspektion und Alterungstests.Wir halten uns an strenge Qualitätskontrollverfahren, um sicherzustellen, dass jede Einheit unseren hohen Standards an Zuverlässigkeit und Haltbarkeit entspricht..

Flexible Bestellungen und Logistik: Wir unterstützen unterschiedliche Auftragsmengen, von kleinen Chargen für Forschung und Entwicklung bis hin zur Großproduktion.

Nachverkaufsservice und Garantie: Wir bieten Garantieunterstützung für Standardprodukte. Unser spezialisiertes Support-Team ist bereit, Ihnen bei technischen Problemen oder Fragen während des gesamten Produktlebenszyklus zu helfen.

Häufige Fragen:

F1: Welche Modellnummer hat der TFT-LCD-kapazitive Touchscreen?

A1: Die Modellnummer lautet CH280QV22F-T.

F2: Welche Zertifizierungen hat dieser Touchscreen?

A2: Es ist mit CE, RoHS und FCC zertifiziert.

F3: Gibt es eine Mindestbestellmenge für dieses Produkt?

A3: Nein, es gibt keine Mindestbestellmenge (kein MOQ) für dieses Produkt.

F4: Wie wird das Produkt verpackt, um die Sicherheit während des Versands zu gewährleisten?

A4: Alle Produkte sind sicher verpackt. Kleine Größen werden mit Tablett plus Karton verpackt, während größere Größen Schaumstoffplatz plus Karton verwenden. Die Verpackung kann auch nach Kundenanforderungen angepasst werden.

F5: Wie ist die typische Lieferzeit für Bestellungen?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage.

F6: Welche Zahlungsbedingungen werden akzeptiert?

A6: Die Zahlung erfolgt über TT (Telegraphenüberweisung) oder andere vereinbarte Methoden.

F7: Was ist die monatliche Lieferkapazität für diesen Touchscreen?

A7: Chenghao Optoelectronic kann bis zu 20,0001.000 Stück pro Monat.
