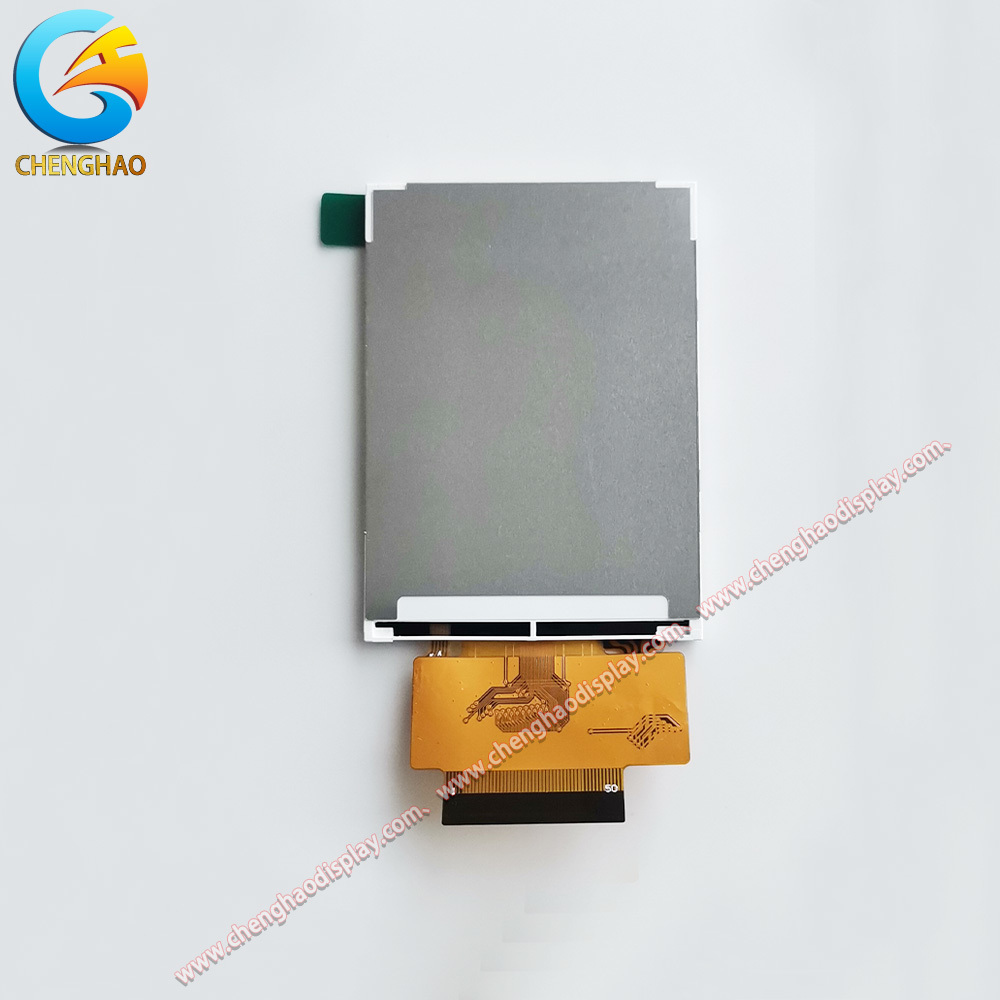

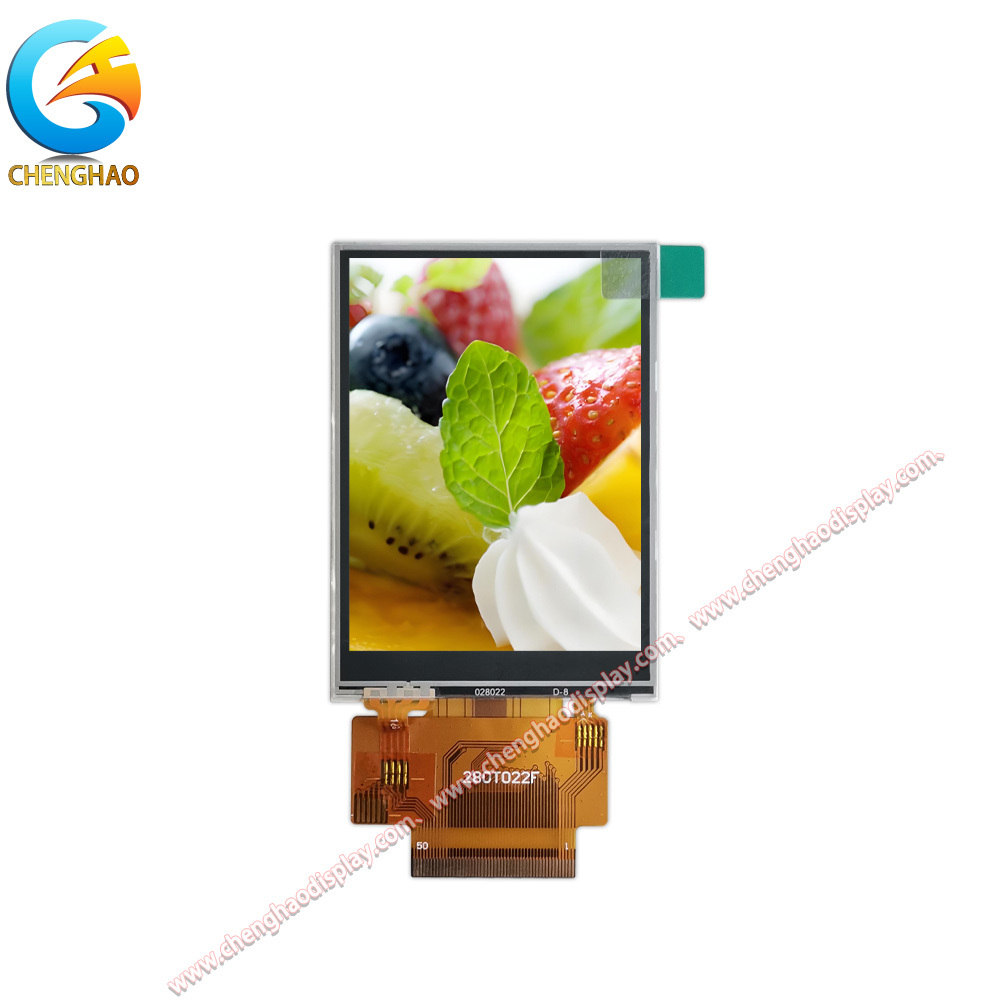

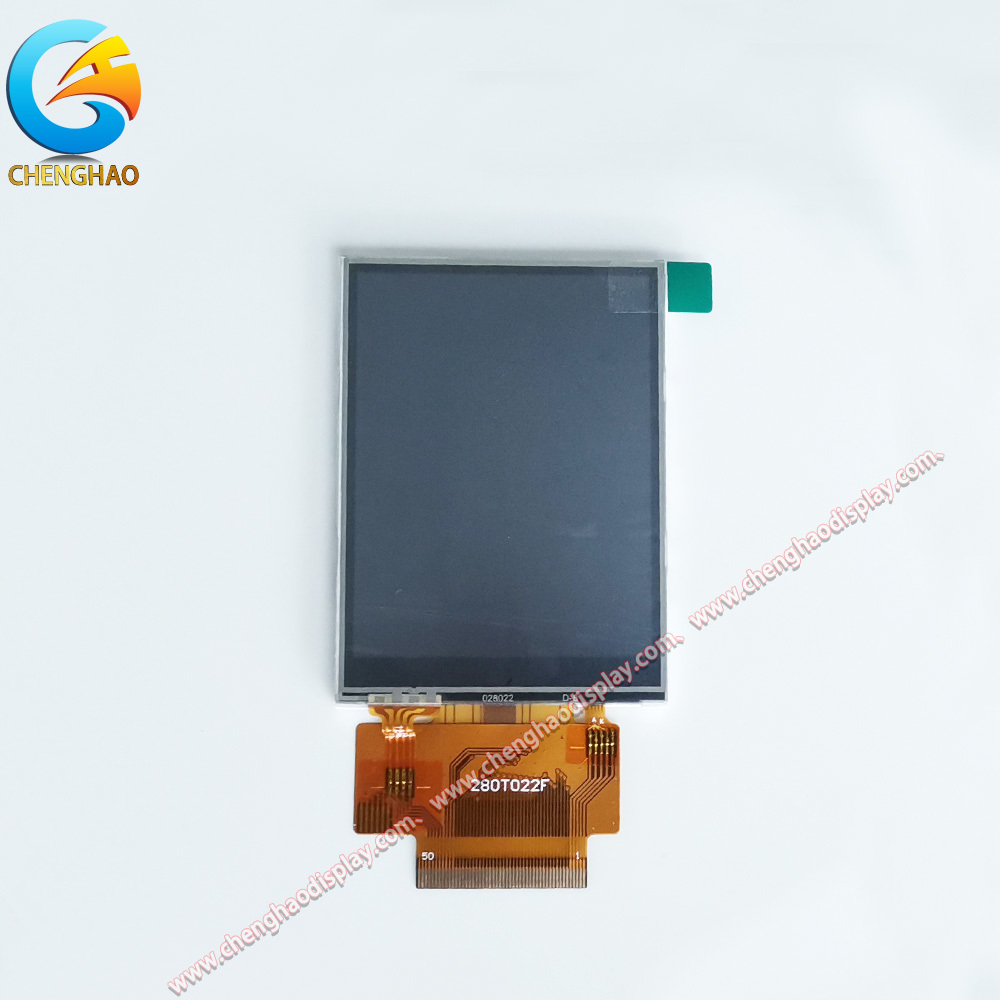

Vertikales 2,8" TFT LCD-Anzeigemodul - 240*320 Auflösung, 500 Nits, resistiver Touch

Produktbeschreibung:

Das CH280QV22F-T ist ein hochleistungsfähiges 2,8-Zoll-TFT-LCD-Displaymodul mit vertikalem Touchscreen, das von Chenghao Optoelectronic entwickelt wurde. Mit einer Auflösung von 240*320 Pixeln bietet dieses Modul eine klare und detailreiche Bilddarstellung mit 65K Farben und einem Kontrastverhältnis von 800:1, wodurch eine lebendige Farbwiedergabe für verschiedene Anwendungsszenarien gewährleistet wird. Durch die Verwendung des IPS-transmissiven Normally-Black-Anzeigemodus bietet es volle Betrachtungswinkel von 80/80/80/80, was konsistente und hochwertige visuelle Effekte aus jeder Perspektive garantiert.  Ausgestattet mit einem resistiven Touchpanel und einer USB-Touch-Schnittstelle ermöglicht das Modul eine reibungslose und reaktionsschnelle Benutzerinteraktion und unterstützt optionale kapazitive Touch- oder No-Touch-Konfigurationen, um unterschiedlichen Anforderungen gerecht zu werden. In Bezug auf die Abmessungen hat es eine kompakte Modulgröße von 50*69,2*3,4 mm, mit einem Sichtbereich von 44,8*63,1 mm und einer aktiven Fläche von 43,2*57,6 mm, was es ideal für die Integration in platzbeschränkte Geräte macht.  Das Modul bietet eine hohe Kompatibilität mit mehreren Schnittstellen, darunter SPI, MCU und RGB, gepaart mit 50 FPC-Pins für eine flexible und bequeme Verbindung. Mit einer Bildschirmhelligkeit von 500 cd/m² (anpassbar von 300 bis 1000 cd/m²) liefert es hervorragende Ergebnisse in verschiedenen Lichtverhältnissen. Es arbeitet stabil in einem Betriebstemperaturbereich von -20 ~ +70 ℃ und kann bei -30 ~ +80 ℃ gelagert werden, wodurch es sich an raue Industrie- und Außenbedingungen anpasst.

Merkmale:

- Überlegene visuelle Leistung: Die Auflösung von 240*320 in Kombination mit der IPS-Full-View-Technologie sorgt für scharfe Bilddetails und eine konsistente Farbdarstellung aus allen 80° Betrachtungswinkeln, wodurch Farbverzerrungen und tote Winkel, die bei Nicht-IPS-Modulen üblich sind, eliminiert werden. Die hohe Helligkeit von 500 cd/m² und das Kontrastverhältnis von 800:1 verbessern die Sichtbarkeit sowohl bei Innen- als auch bei Außenlichtverhältnissen zusätzlich.

- Multi-Interface-Kompatibilität: Durch die Unterstützung von SPI-, MCU- und RGB-Schnittstellen bietet das Modul eine breite Kompatibilität mit verschiedenen Steuerungssystemen und Prozessoren. Diese Vielseitigkeit macht zusätzliche Schnittstellenumwandlungskomponenten überflüssig, wodurch Entwicklungskosten gesenkt und Integrationszyklen im Vergleich zu Modulen mit nur einer Schnittstelle verkürzt werden.

- Flexible Touch-Optionen: Der standardmäßige resistive Touch mit USB-Schnittstelle bietet eine zuverlässige Touch-Reaktion, während optionale kapazitive Touch- oder No-Touch-Konfigurationen eine Anpassung basierend auf Anwendungsszenarien ermöglichen (z. B. kapazitiver Touch für Unterhaltungselektronik, No-Touch für industrielle Bedienfelder).

- Breite Temperaturanpassungsfähigkeit: Der Betriebstemperaturbereich von -20 ~ +70 ℃ und die Lagertemperatur von -30 ~ +80 ℃ gewährleisten eine stabile Leistung in extremen Umgebungen wie kalten Außenbereichen und Hochtemperatur-Industriewerkstätten und übertreffen Module mit engen Temperaturbereichen.

Technische Parameter:

Anpassung:

Als professioneller Hersteller von TFT-LCD-Modulen bietet Chenghao Optoelectronic umfassende Anpassungsdienste für das CH280QV22F-T, um den individuellen Anforderungen verschiedener Branchen und Anwendungen gerecht zu werden. Unser Anpassungsprozess folgt einem strengen und effizienten Arbeitsablauf: anfängliche Bedarfsermittlung → Bewertung des technischen Konzepts → Prototypenentwicklung → Musterprüfung → Serienproduktion, um sicherzustellen, dass jedes kundenspezifische Produkt den höchsten Qualitätsstandards entspricht.

Der Anpassungsumfang umfasst mehrere wichtige Aspekte:

1) FPC-Anpassung: Wir unterstützen die personalisierte Anpassung von FPC-Form, -Struktur und -Pin-Anzahl, um den spezifischen Installations- und Verbindungsanforderungen des Geräts des Kunden zu entsprechen.

2) LCD-Schnittstellenanpassung: Über die Standardschnittstellen SPI, MCU und RGB hinaus können wir einzelne oder mehrere Schnittstellen wie MIPI, LVDS, EDP und HDMI anpassen, um sie an verschiedene Prozessor- und Systemarchitekturen anzupassen.

3) Anpassung der Hintergrundbeleuchtungshelligkeit: Basierend auf der Beleuchtungsumgebung der Anwendung können Kunden Helligkeitsstufen von 300 cd/m² bis 1000 cd/m² wählen, wobei einige Modelle bis zu 2800 cd/m² für extreme Sichtbarkeit im Freien unterstützen.

4) Anpassung der Betriebstemperatur: Wir bieten eine Anpassung des Temperaturbereichs zwischen -10~+60℃ und -45~+90℃ an, um rauen Umgebungen wie kalten Hochgebirgsgebieten oder Hochtemperatur-Industriestandorten gerecht zu werden.

5) Anpassung der Glasabdeckung: Dies beinhaltet die Anpassung von Glasform, -dicke, Öffnungspositionen und Siebdruck, wodurch das Modul perfekt in das Gesamtdesign und die funktionalen Anforderungen des Geräts passt.

6) Anpassung der Touch-Konfiguration: Kunden können sich je nach Anwendungsszenario für kapazitiven Touch (für empfindlichere und Multi-Touch-Anforderungen) oder No-Touch-Konfiguration entscheiden.

7) Anpassung spezieller Funktionen: Zusätzliche Funktionen wie eine Anti-Blend-Behandlung des Bildschirms (Reduzierung von Reflexionen in hellen Umgebungen) und Anti-Elektromagnetische-Interferenz (Gewährleistung eines stabilen Betriebs in komplexen elektromagnetischen Umgebungen) sind ebenfalls verfügbar.

Support und Dienstleistungen:

Chenghao Optoelectronic ist bestrebt, umfassenden und professionellen Support und Dienstleistungen für das CH280QV22F-T-Displaymodul anzubieten, um ein reibungsloses Kundenerlebnis von der Produktauswahl bis zur Nutzung nach dem Verkauf zu gewährleisten. Wir bieten detaillierte technische Dokumentation, einschließlich Produktdatenblätter, Schaltpläne und Treibercode-Beispiele, um Kunden bei der schnellen Integration und Entwicklung zu unterstützen.

Unser professionelles technisches Support-Team steht Ihnen zur Verfügung, um technische Fragen zu beantworten, Lösungsvorschläge zu unterbreiten und bei der Fehlersuche während des Integrationsprozesses zu helfen. Für kundenspezifische Projekte weisen wir dediziertes technisches Personal zu, um den gesamten Prozess von der Bedarfsanalyse bis zur Prototypenprüfung zu begleiten und so eine effektive Kommunikation und eine zeitnahe Problemlösung zu gewährleisten.

In Bezug auf Logistik und Lieferung garantieren wir eine pünktliche Lieferung mit flexibler Lieferkapazität, um sowohl Kleinserien-Musterbestellungen als auch Großserienproduktionsanforderungen zu erfüllen. Wir bieten auch einen zuverlässigen Kundendienst, einschließlich Produktqualitätssicherung, Reparatur- und Ersatzleistungen für nicht durch Menschenhand beschädigte Produkte innerhalb der Garantiezeit sowie die langfristige Lieferung von Ersatzteilen, um den stabilen Betrieb der Kundenausrüstung zu gewährleisten. Darüber hinaus bieten wir regelmäßige technische Updates und Produktoptimierungsvorschläge auf der Grundlage von Branchentrends und Kundenfeedback.

FAQ:

F1: Was ist die Modellnummer dieses TFT-LCD-Kapazitiv-Touchscreens?

A1: Die Modellnummer lautet CH280QV22F-T, hergestellt von Chenghao Optoelectronic.

F2: Hat dieses Produkt Zertifizierungen?

A2: Ja, es ist mit CE, RoHS und FCC zertifiziert.

F3: Gibt es eine Mindestbestellmenge für den Kauf?

A3: Nein, es gibt keine Mindestbestellmenge (kein MOQ) für dieses Produkt.

F4: Wie wird das Produkt für die Lieferung verpackt?

A4: Alle Produkte werden sorgfältig verpackt, um die Sicherheit zu gewährleisten. Kleine Größen verwenden Tablett + Kartonverpackung, größere Größen verwenden Schaumstoffschlitz + Kartonverpackung, und wir können auch Verpackungen nach den spezifischen Anforderungen der Kunden entwerfen.

F5: Wie lange dauert die typische Lieferzeit nach der Bestellung?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage.

F6: Welche Zahlungsbedingungen werden akzeptiert?

A6: Wir akzeptieren TT (Telegrafische Überweisung) und andere Zahlungsmethoden.

F7: Wie hoch ist die Lieferfähigkeit von Chenghao Optoelectronic für dieses Produkt?

A7: Chenghao Optoelectronic kann bis zu 20.000.000 Stück pro Monat liefern.
