Chenghao 2,8" TFT-LCD-Display-Modul, 65K Farbe, 500 cd/m2 Helligkeit, USB-Touch-Schnittstelle

Produktbeschreibung:

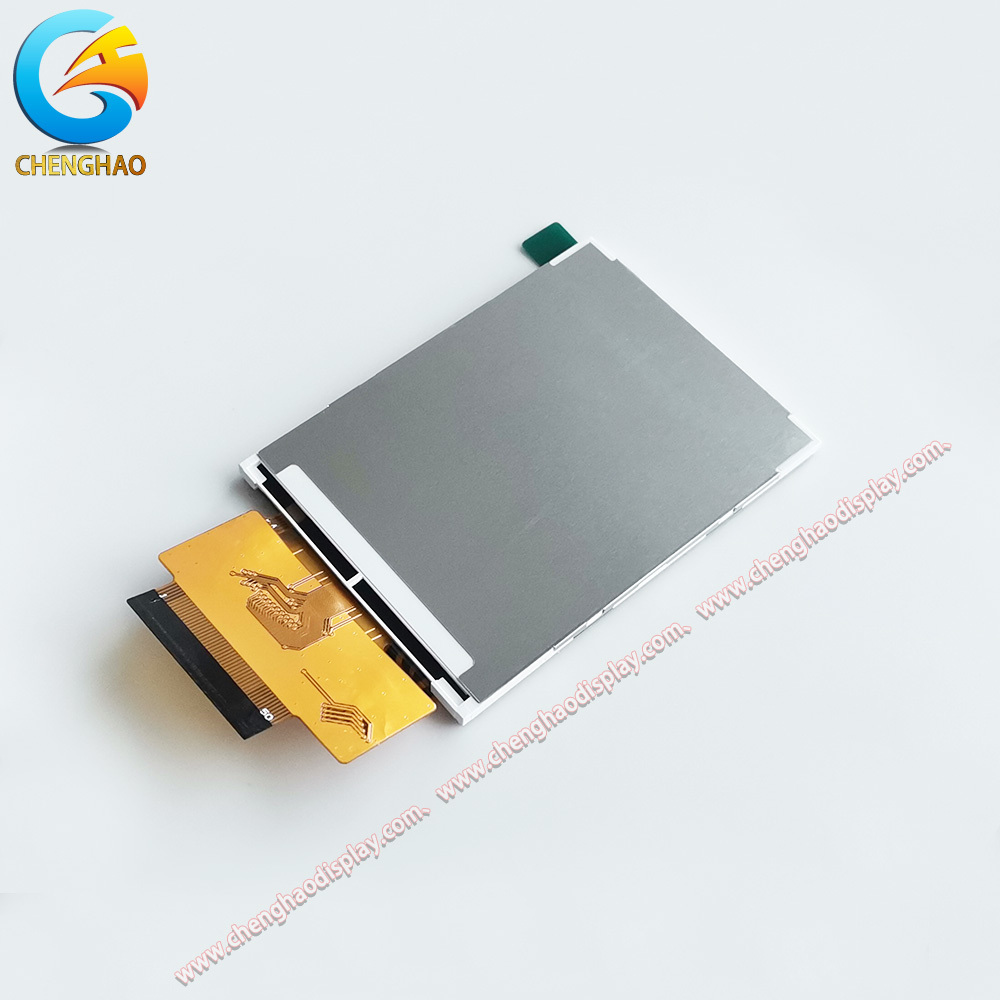

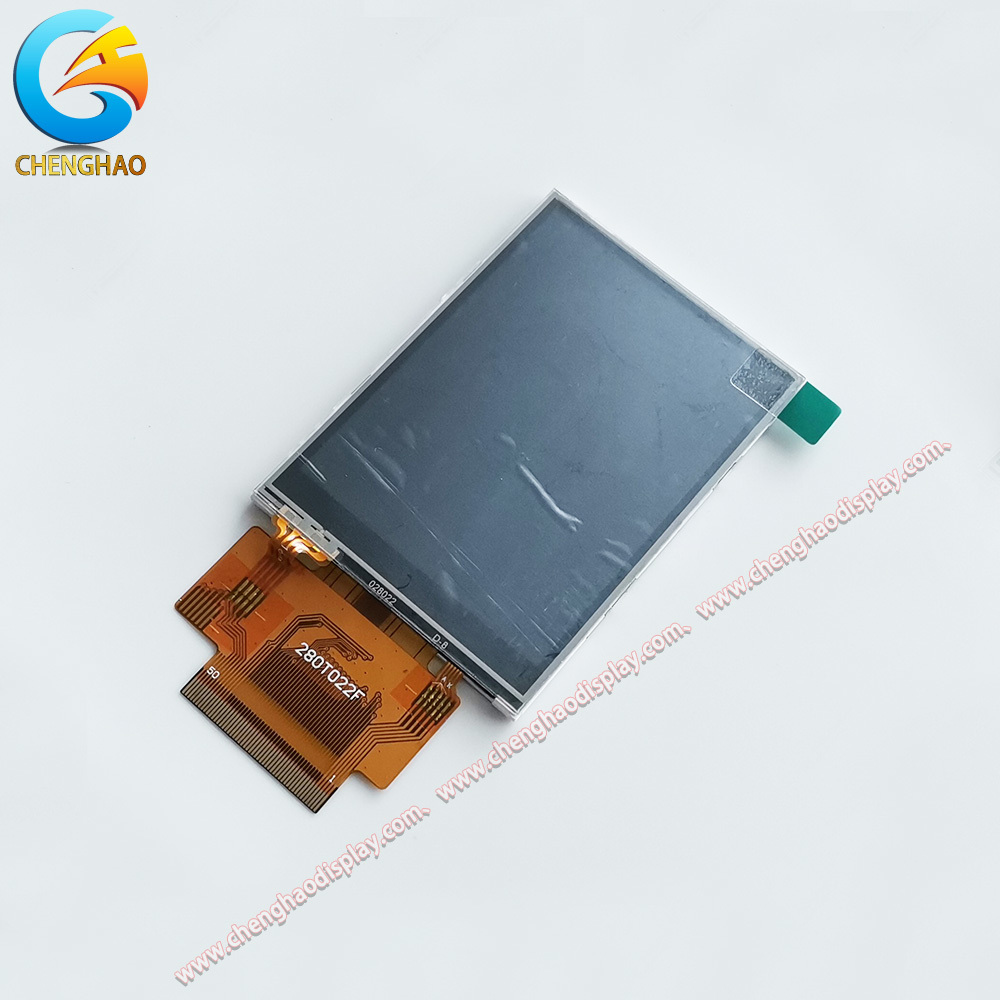

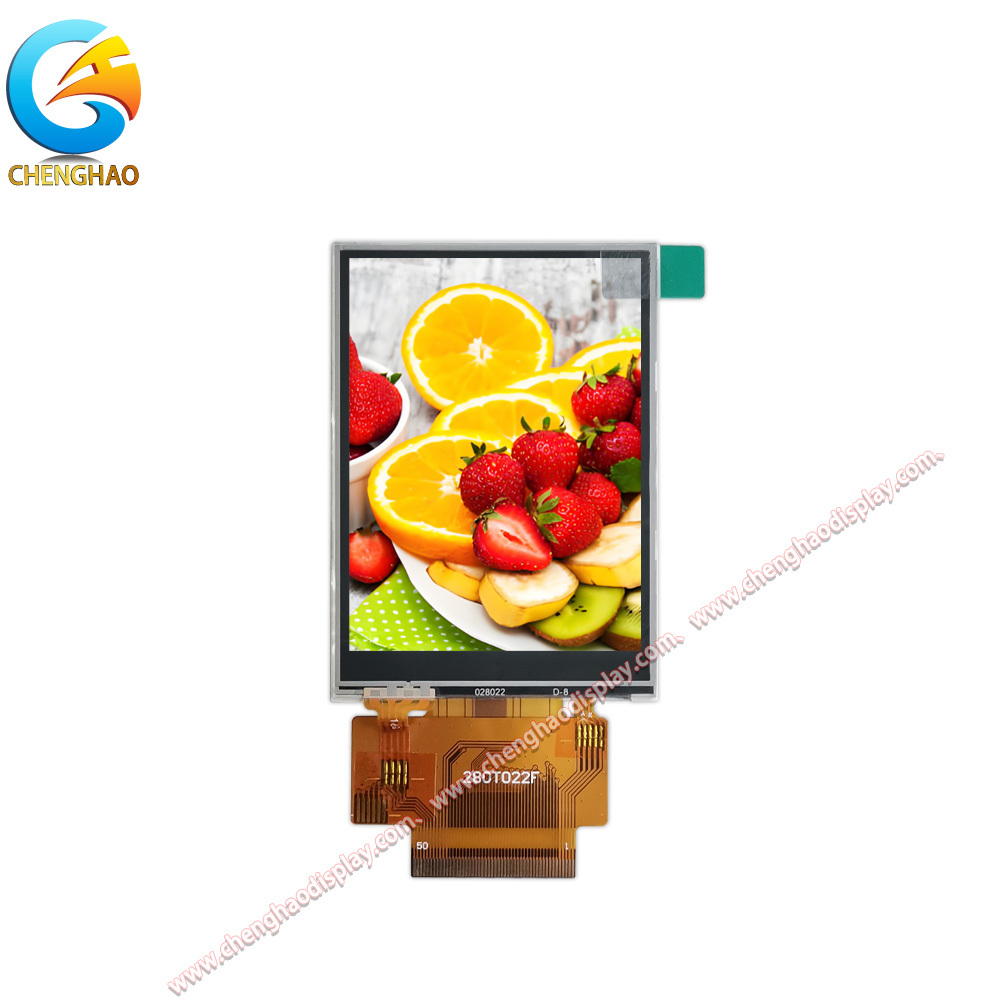

Das CH280QV22F-T ist ein hochwertiges 2,8-Zoll-TFT-LCD-Displaymodul im vertikalen Format, das von Chenghao Optoelectronic entwickelt wurde. Es verfügt über eine scharfe QVGA-Auflösung von 240 x 320 Pixeln und liefert klare und detaillierte Bilder. Das Modul integriert ein IPS-Panel (In-Plane Switching), das eine hervorragende Farbkonsistenz und einen weiten Betrachtungswinkel von 80/80/80/80 (Oben/Unten/Links/Rechts) mit minimaler Farbverschiebung gewährleistet, wodurch es sich für Anwendungen eignet, die aus verschiedenen Positionen betrachtet werden.

Dieses Modul wird mit einem resistiven Touchscreen (RTP) geliefert, auf den über eine USB-Schnittstelle zugegriffen werden kann, und bietet eine zuverlässige Zeigereingabe. Es bietet eine bemerkenswerte Schnittstellenflexibilität und ist über seinen 50-poligen FPC-Anschluss mit SPI-, MCU- und RGB-Schnittstellen kompatibel, was eine einfache Integration in verschiedene Systemarchitekturen ermöglicht. Es ist auf Langlebigkeit ausgelegt und arbeitet zuverlässig in einem erweiterten Temperaturbereich von -20 °C bis +70 °C. Mit einer kompakten Größe von 50,0 mm x 69,2 mm x 3,4 mm und einer hellen Hintergrundbeleuchtung von 500 cd/m² (anpassbar) ist das CH280QV22F-T eine ideale Lösung für industrielle HMIs, tragbare Geräte, Instrumente und verschiedene eingebettete Systeme, die ein robustes und leistungsstarkes Display benötigen.

Eigenschaften:

• Hochleistungs-IPS-Display:Die IPS-Technologie garantiert eine hervorragende Farbwiedergabe und einen konstanten Betrachtungswinkel von 80 Grad von allen Seiten, wodurch die Farbverfälschung, die bei Standard-TN-Panels üblich ist, eliminiert und eine optimale Lesbarkeit in Mehrbenutzer- oder Off-Axis-Betrachtungsszenarien gewährleistet wird.

• Robuste Umweltverträglichkeit:Dieses Modul wurde für anspruchsvolle Bedingungen entwickelt und arbeitet stabil in einem weiten Temperaturbereich von -20 °C bis +70 °C, wodurch es sich für industrielle Anwendungen im Innen- und Außenbereich eignet, bei denen Temperaturschwankungen üblich sind.

• Vielseitige Systemintegration:Mit der inhärenten Kompatibilität für SPI-, MCU- und RGB-Schnittstellen an einem einzigen 50-poligen FPC bietet es Designern unübertroffene Flexibilität.

• Ausgewogene optische Leistung:Es bietet ein ausgezeichnetes Gleichgewicht zwischen einer hohen Helligkeit von 500 cd/m² (mit einem anpassbaren Bereich bis zu 1000 cd/m²), einem Kontrastverhältnis von 800:1 und der Unterstützung von 65K Farben.

• Modulares Design mit Touch-Option:Das Modul wird als komplette TFT + Resistive Touch-Lösung angeboten, wodurch die Lieferkette und der Montageprozess vereinfacht werden. Entscheidend ist, dass das Touchpanel konfigurierbar ist, sodass Kunden je nach spezifischen Projektanforderungen und Kostenzielen zwischen kapazitivem Touch oder keinem Touch wählen können.

Technische Parameter:

Anpassung:

Bei Chenghao Optoelectronic verstehen wir, dass Standardprodukte möglicherweise nicht für jede einzigartige Anwendung geeignet sind. Das CH280QV22F-T dient als hervorragende Basisplattform für umfangreiche Anpassungen, um Ihre genauen Spezifikationen zu erfüllen. Unser kollaborativer Anpassungsprozess beginnt mit einer detaillierten Beratung, um Ihre Bedürfnisse zu verstehen.

Wir bieten umfassende Modifikationsdienste: Der FPC (Flexible Printed Circuit) kann in Form, Länge, Stapelung und Pin-Anzahl vollständig an das mechanische Layout Ihres Geräts angepasst werden. Für die Display-Schnittstelle können wir neben den Standardoptionen auch andere wie MIPI, LVDS oder EDP integrieren, um dem Ausgang Ihres Mainboards zu entsprechen. Die Helligkeit der Hintergrundbeleuchtung ist sehr anpassbar und reicht von 300 bis 1000 cd/m² Standard, mit der Möglichkeit, bis zu 2800 cd/m² für sonnenlichttaugliche Anwendungen zu erreichen. Die Betriebstemperaturbereiche können angepasst werden, mit Standardangeboten zwischen -10~+60 °C oder erweiterten Bereichen von -45~+90 °C für extreme Umgebungen.

Darüber hinaus bieten wir eine Anpassung der Deckgläser (Form, Dicke, Öffnungen, Siebdruck), alternative Touch-Lösungen (Wechsel von resistiv zu kapazitiv) und zusätzliche Behandlungen wie Antireflexbeschichtungen und EMI-Abschirmung. Unser Ziel ist es, das CH280QV22F-T in Ihre perfekte Display-Lösung zu verwandeln.

FAQ:

F1: Welche Marke und welches Modell hat dieser TFT-LCD-Kapazitiv-Touchscreen?

A1: Dieses Produkt stammt von Chenghao Optoelectronic, und die Modellnummer ist CH280QV22F-T.

Q2: Hat dieser Touchscreen Zertifizierungen?

A2: Ja, der CH280QV22F-T Touchscreen ist mit CE, RoHS und FCC zertifiziert.

Q3: Gibt es eine Mindestbestellmenge für dieses Produkt?

A3: Nein, es gibt keine Mindestbestellmenge (kein MOQ) für den CH280QV22F-T Touchscreen.

Q4: Wie wird das Produkt verpackt, um die Sicherheit während des Versands zu gewährleisten?

A4: Alle Produkte werden sorgfältig verpackt, um sie sicher zu halten. Kleine Größen werden mit Tablett plus Karton verpackt, während größere Größen Schaumstoffschlitz plus Karton verwenden. Die Verpackung kann auch nach Kundenanforderungen angepasst werden.

Q5: Wie sind die typische Lieferzeit und Zahlungsbedingungen für dieses Produkt?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage. Die Zahlung kann per TT oder anderen vereinbarten Methoden erfolgen.

Q6: Wie ist die Lieferkapazität für den CH280QV22F-T Touchscreen?

A6: Die monatliche Lieferfähigkeit beträgt bis zu 20.000.000 Stück.
