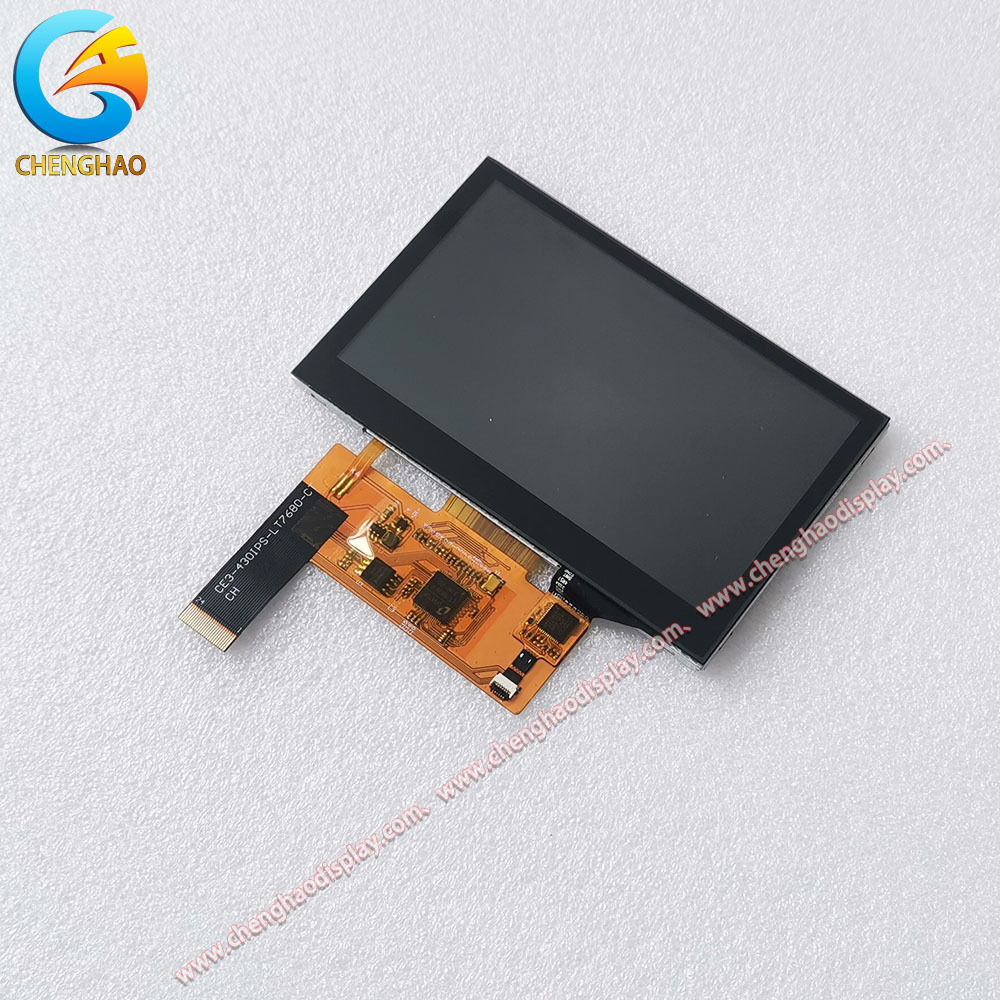

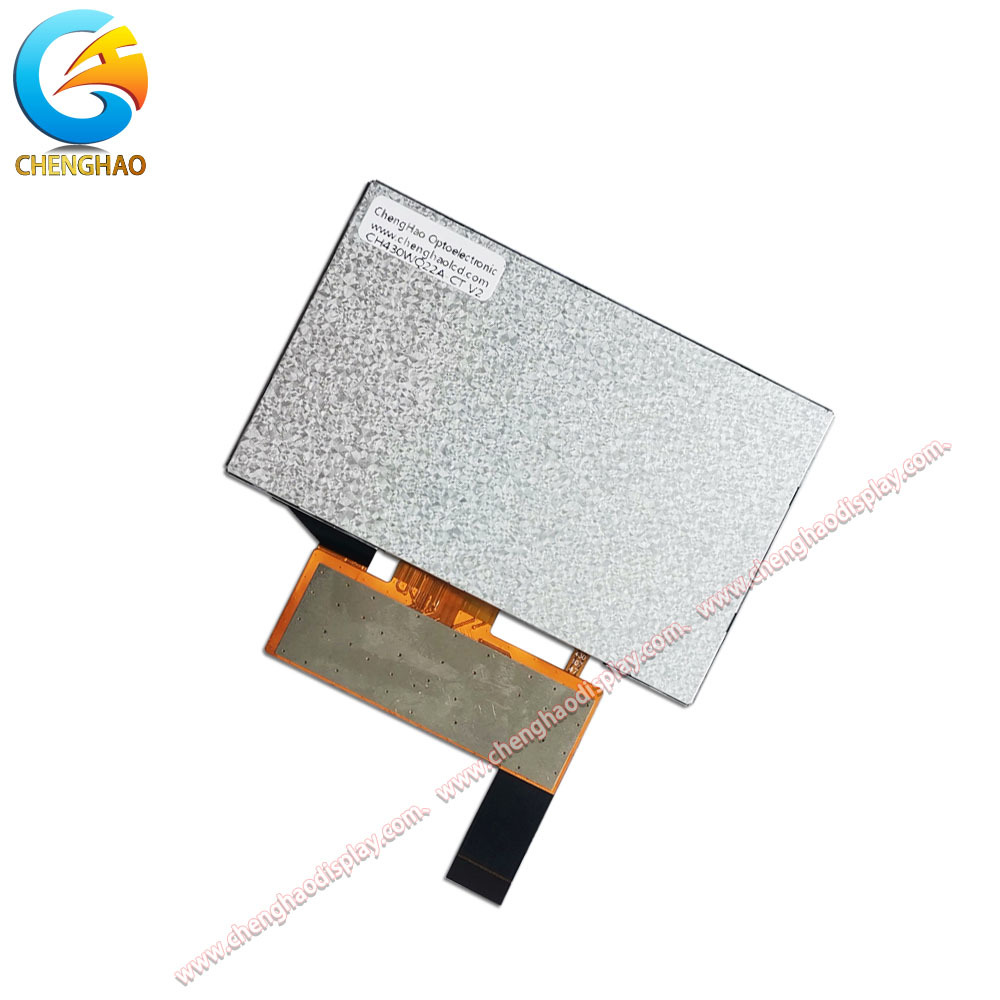

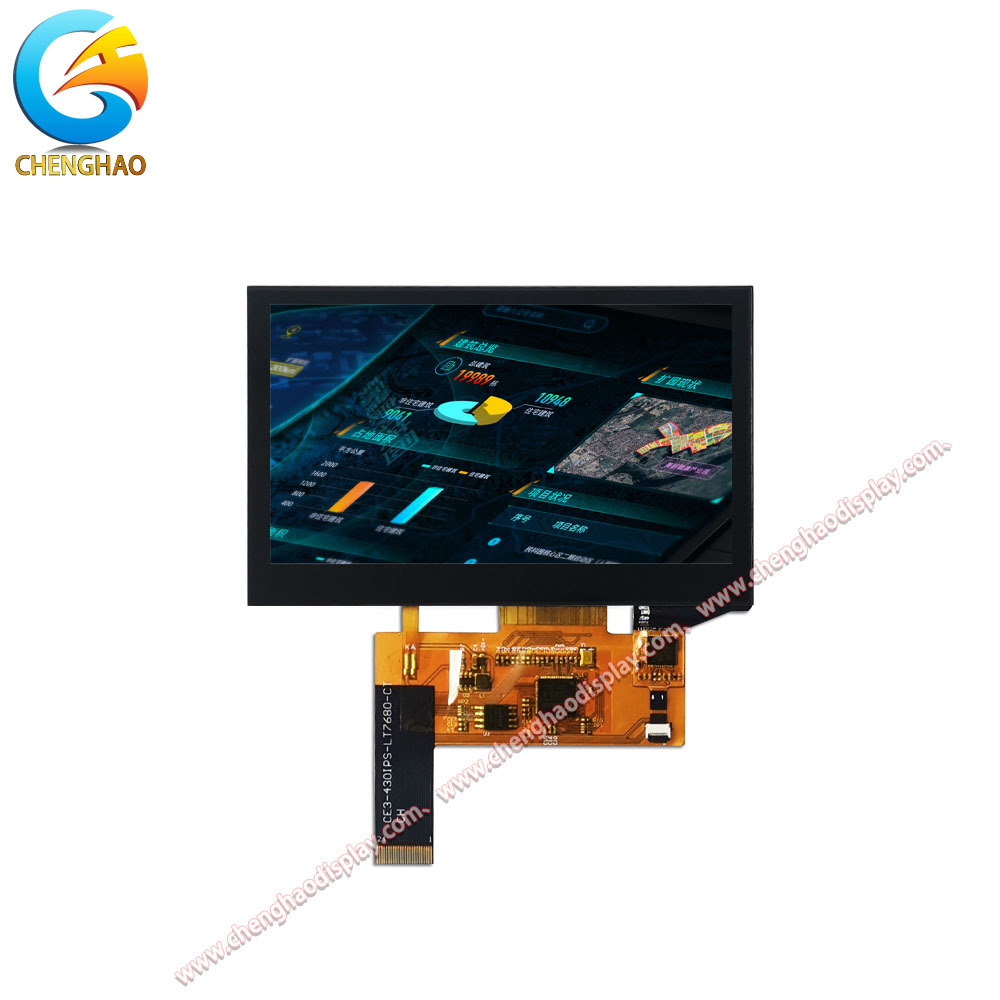

4.3-Zoll-TFT-Display-Modul 800x480 IPS Lcd 24 Pins SPI-Display mit kapazitiver Berührung

Produktbeschreibung:

Das CH430WQ22A-CT ist ein 4,3-Zoll-TFT-LCD-Anzeigemodul mit kapazitivem Touch, das für eine Vielzahl von Industrie- und Verbraucheranwendungen entwickelt wurde. Mit einer Auflösung von 800 x 480 Pixeln liefert das Modul scharfe Bilder und klaren Text und eignet sich daher für Mensch-Maschine-Schnittstellen (HMIs), tragbare Geräte und Instrumentierung.

Das Modul verwendet ein IPS-Panel (In-Plane Switching) mit einem durchlässigen, normalerweise schwarzen Anzeigemodus und bietet große Betrachtungswinkel von 80/80/80/80 (links/rechts/oben/unten). Dies sorgt auch bei schräger Betrachtung für gleichbleibende Farben und Kontraste. Mit einer typischen Helligkeit von 800 cd/m² (anpassbar von 300 bis 1500 cd/m²) bleibt der Bildschirm auch bei hellem Umgebungslicht gut lesbar. Es unterstützt 16,7 Millionen Farben (16 M) und ein Kontrastverhältnis von 800:1 und sorgt für lebendige und gut differenzierte Bilder.
		Das integrierte kapazitive Touchpanel nutzt eine I²C-Schnittstelle für eine schnelle und zuverlässige Berührungsreaktion. Für die Display-Kommunikation ist SPI die Standardschnittstelle, das Modul kann jedoch so angepasst werden, dass es MCU, RGB, LVDS, HDMI und andere gängige Schnittstellen unterstützt. Die flexible Leiterplatte (FPC) verfügt über 24 Pins und ermöglicht so eine einfache Integration in verschiedene Systemdesigns. Der Betriebstemperaturbereich beträgt –20 °C bis +70 °C und die Lagertemperatur beträgt –30 °C bis +80 °C, was eine zuverlässige Leistung in anspruchsvollen Umgebungen gewährleistet. Die kompakten Modulabmessungen betragen 105,5 mm × 67,2 mm × 4,75 mm, mit einer aktiven Fläche von 95,04 mm × 53,86 mm.

Zusammenfassend lässt sich sagen, dass der CH430WQ22A-CT ein IPS-Display mit hoher Helligkeit, eine reaktionsfähige kapazitive Touch-Funktion und flexible Schnittstellenoptionen kombiniert, was ihn zur idealen Wahl für Anwendungen macht, die robuste Leistung und Anpassung erfordern.

Merkmale:

• IPS-Display mit hoher Helligkeit– Mit einer typischen Leuchtdichte von 800 cd/m² (und anpassbar bis zu 1500 cd/m²) bietet das Modul eine hervorragende Lesbarkeit im Freien. Die IPS-Technologie sorgt für konsistente Farben und weite Betrachtungswinkel von 80°/80°/80°/80° und stellt sicher, dass der Inhalt aus nahezu jeder Richtung ohne Farbverschiebung sichtbar bleibt;

• Kapazitiver Touch mit I²C-Schnittstelle– Das integrierte kapazitive Touchpanel sorgt für eine reibungslose Multi-Touch-Bedienung. Die I²C-Kommunikation vereinfacht die Integration und reduziert die Anzahl der erforderlichen GPIOs im Vergleich zu Resistive-Touch-Lösungen;

• Flexible Schnittstellenoptionen– Während die Standard-Anzeigeschnittstelle SPI ist, kann das Modul so angepasst werden, dass es MCU, RGB, LVDS, HDMI und andere Standardschnittstellen unterstützt. Diese Anpassungsfähigkeit ermöglicht es Entwicklern, das Modul an eine Vielzahl von Host-Prozessoren und Systemarchitekturen anzupassen;

• Kompaktes und robustes mechanisches Design– Das Modul misst nur 105,5 mm × 67,2 mm × 4,75 mm und eignet sich daher für Anwendungen mit begrenztem Platzangebot. Sein Betriebstemperaturbereich (–20 °C bis +70 °C) und Lagerbereich (–30 °C bis +80 °C) garantieren zuverlässige Leistung in Industrie- und Automobilumgebungen;

• Umfangreiche Anpassungsmöglichkeiten– Über die Standardspezifikation hinaus können Kunden die FPC-Form/Pin-Anzahl ändern, alternative Touch-Technologien (resistiv oder ohne Touch) auswählen, die Helligkeit anpassen, die Betriebstemperatur erhöhen, Anti-Glare-Behandlungen hinzufügen und EMI-Abschirmung integrieren. Dies macht den CH430WQ22A-CT zu einer vielseitigen Plattform für maßgeschneiderte Projekte;

Technische Parameter:

Anpassung:

Als professioneller Hersteller von TFT-LCD-Modulen bietet Chenghao Optoelectronic umfangreiche Anpassungsmöglichkeiten für den CH430WQ22A-CT, um spezifische Anwendungsanforderungen zu erfüllen. Der Anpassungsprozess umfasst normalerweise die folgenden Schritte:

(1) Anforderungsanalyse – Unser Engineering-Team arbeitet mit dem Kunden zusammen, um die Anwendungsumgebung, Schnittstellenpräferenzen, mechanische Einschränkungen und Leistungsziele zu verstehen.

(2) FPC-Anpassung – Die flexible Leiterplatte kann in Form, Struktur und Pin-Anzahl angepasst werden (Standard 24 Pins). Dies sorgt für optimales Routing und Kompatibilität mit dem PCB-Layout des Kunden.

(3) Auswahl der Anzeigeschnittstelle – Während das Standardmodul eine SPI-Schnittstelle verwendet, können wir das Design anpassen, um MCU, RGB, LVDS, MIPI, EDP, HDMI oder eine Kombination mehrerer Schnittstellen zu unterstützen. Durch diese Flexibilität kann das Modul ohne zusätzliche Konverter direkt an das Hostsystem angeschlossen werden.

(4) Helligkeitsanpassung – Die Standardhelligkeit beträgt 800 cd/m², wir können jedoch Module mit einer Leuchtdichte von 300 cd/m² bis 1500 cd/m² (und bis zu 2800 cd/m² für bestimmte Modelle) anbieten. Dies ist für Anwendungen im Freien oder bei starkem Umgebungslicht von entscheidender Bedeutung.

(5) Betriebstemperaturerweiterung – Der Standardbetriebsbereich beträgt –20 °C bis +70 °C. Kundenspezifische Versionen können für –10 °C bis +60 °C ausgelegt oder auf –45 °C bis +90 °C erweitert werden und eignen sich für den Automobil-, Industrie- oder Außenbereich.

(6) Anpassung der Glasabdeckung – Die Form, Dicke, Ausschnitte (für Tasten, Kameras usw.), Siebdruck und Oberflächenbehandlungen (Blendschutz, Anti-Fingerabdruck) des Deckglases können geändert werden.

(7) Touchpanel-Optionen – Das Modul verfügt über ein kapazitives Touchpanel (I²C-Schnittstelle). Kunden können sich je nach Kosten und Anwendungsanforderungen für eine Resistive-Touch-Version oder eine Non-Touch-Version entscheiden.

(8) Optische Verbesserungen – Blendschutzbeschichtungen (AG) können aufgebracht werden, um Reflexionen zu reduzieren, und eine Abschirmung gegen elektromagnetische Störungen (EMI) kann hinzugefügt werden, um die Signalintegrität in lauten Umgebungen zu verbessern.

(9) Prototyp und Validierung – Sobald die kundenspezifischen Spezifikationen fertiggestellt sind, produzieren wir Prototypen zum Testen und zur Genehmigung. Nach Bestätigung durch den Kunden beginnt die Massenproduktion.

Durch die Nutzung dieser Anpassungsmöglichkeiten kann der CH430WQ22A-CT in eine maßgeschneiderte Lösung umgewandelt werden, die perfekt zum Produktdesign des Kunden passt.

Support und Dienstleistungen:

Chenghao Optoelectronic bietet umfassenden technischen Support und Kundendienst, um die erfolgreiche Integration und langfristige Zuverlässigkeit des CH430WQ22A-CT-Anzeigemoduls sicherzustellen.

Technische Unterstützung
Beratung vor dem Verkauf – Unsere Anwendungstechniker helfen Kunden bei der Auswahl der richtigen Schnittstelle, Helligkeit, des richtigen Temperaturbereichs und der richtigen mechanischen Konfiguration basierend auf ihren Projektanforderungen.
Integrationsanleitung – Wir bieten detaillierte Datenblätter, Pinbelegungsdiagramme, Schnittstellen-Timing-Spezifikationen und Beispielcode für gängige Plattformen (z. B. Arduino, Raspberry Pi, STM32).
Unterstützung bei kundenspezifischem Design – Bei kundenspezifischen Versionen arbeiten wir während des gesamten Entwicklungszyklus mit Kunden zusammen, von der Spezifikationsdefinition bis zur Prototypenvalidierung.

Qualitätssicherung
Jedes Modul wird strengen Tests auf Anzeigegleichmäßigkeit, Berührungsempfindlichkeit, elektrische Leistung und Umweltverträglichkeit unterzogen.
Wir bieten branchenübliche Garantien (in der Regel 12–24 Monate) und können erweiterte Garantieoptionen für hochzuverlässige Anwendungen anbieten.

Logistik und Lieferkette
Flexible Bestellmengen von Kleinserien bis hin zur Massenproduktion.
Weltweiter Versand mit geeigneter antistatischer und stoßfester Verpackung.
Bestandsverwaltungsprogramme für Just-in-time-Lieferung.

Kundendienst
Engagiertes Kundendienstteam für Auftragsverfolgung, technische Anfragen und Ersatzanfragen.
Fehleranalyse- und Reparaturdienste für Module, die unter die Garantie fallen.
Kontinuierliche Produktverbesserung basierend auf Kundenfeedback.

Durch das Angebot dieser Support-Services möchten wir den CH430WQ22A-CT nicht nur zu einer Anzeigekomponente, sondern zu einer vollständig unterstützten Lösung machen, die Ihre Produktentwicklung und -bereitstellung beschleunigt.

FAQ:

F1: Welche Zertifizierungen hat das Chenghao Optoelectronic CH430WQ22A-CT LCD-Anzeigemodul?

A1: Das LCD-Anzeigemodul CH430WQ22A-CT ist nach CE, RoHS und FCC zertifiziert und gewährleistet die Einhaltung internationaler Sicherheits- und Umweltstandards.

F2: Was ist die Mindestbestellmenge für das LCD-Anzeigemodul CH430WQ22A-CT?

A2: Die Mindestbestellmenge für dieses Produkt beträgt 100 Stück.

F3: Wie ist das LCD-Anzeigemodul CH430WQ22A-CT für den Versand verpackt?

A3: Alle Produkte werden sicher verpackt, um die Sicherheit während des Transports zu gewährleisten. Kleinere Produkte werden in einer Schale plus Karton verpackt, während größere Produkte in einem Schaumstoffschlitz plus Karton verpackt werden. Auch die Verpackung kann individuell nach Kundenwunsch gestaltet werden.

F4: Was ist die typische Lieferzeit für eine Bestellung des LCD-Anzeigemoduls CH430WQ22A-CT?

A4: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage nach Auftragsbestätigung.

F5: Welche Zahlungsbedingungen werden für den Kauf des LCD-Anzeigemoduls CH430WQ22A-CT akzeptiert?

A5: Zu den akzeptierten Zahlungsbedingungen gehören TT (telegrafische Überweisung) und andere vereinbarte Methoden.
