4,3-Zoll-Industrie-TFT-LCD-Anzeigemodul 800×480 Auflösung 80-Grad-Betrachtungswinkel

Produktbeschreibung:

Das CH430WQ22A-CT ist ein hochleistungsfähiges 4,3-Zoll-TFT-LCD-Displaymodul im Querformat, das mit kapazitiver Touch-Funktionalität ausgestattet ist und für industrielle und professionelle Anwendungen entwickelt wurde. Mit einer gestochen scharfen Auflösung von 800x480 liefert es lebendige 16M-Farben-Visualisierungen mit einem Kontrastverhältnis von 800:1 und einer hohen Helligkeit von 800 cd/m² (unterstützt kundenspezifische Anpassung von 300~1500 cd/m²). Durch die Verwendung der IPS-Transmissive-Normally-Black-Technologie bietet es einen 80/80/80/80-Rundumblick und gewährleistet klare Sichtbarkeit aus jeder Ausrichtung.

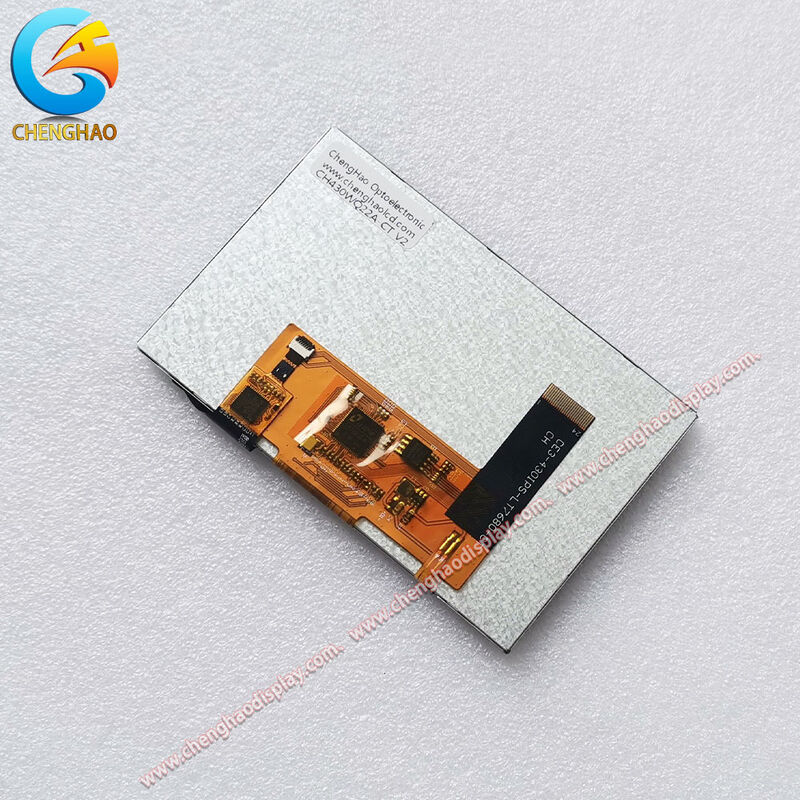

		Das Modul verfügt über eine 24-polige FPC-Schnittstelle, die SPI als Standard unterstützt, mit anpassbaren Optionen wie MCU, RGB, LVDS und HDMI. Seine kompakten Abmessungen (105,567,24,75 mm) mit einer aktiven Fläche von 95,04*53,86 mm machen es ideal für Geräte mit begrenztem Platzangebot. Ausgestattet mit kapazitivem IIC-Touch (optional resistiv oder ohne Touch) arbeitet es stabil im Temperaturbereich von -20~+70℃, wobei die Lagertemperatur -30~+80℃ erreicht, was es für raue Industrieumgebungen geeignet macht.

Eigenschaften:

• Ultra-Weitwinkel-IPS-Panel
  Das IPS-Transmissive-Normally-Black-Display bietet eine gleichmäßige 80°-Sicht in alle vier Richtungen, wodurch Farbverzerrungen eliminiert und eine konsistente Sichtbarkeit für kollaborative industrielle Operationen gewährleistet wird.

• Hohe Helligkeit & Anpassbare Leuchtdichte
  Mit einer Standardhelligkeit von 800 cd/m² und einem anpassbaren Bereich von 300~1500 cd/m² behält das Modul eine klare Lesbarkeit auch bei starkem Umgebungslicht, ideal für Außenbereiche oder industrielle Standorte mit hoher Blendung.

• Flexible Schnittstellenkompatibilität
  Unterstützt SPI als Standard, mit erweiterbaren Optionen wie MCU, RGB, LVDS und HDMI. Das 24-polige FPC-Design gewährleistet eine stabile Signalübertragung für verschiedene industrielle Steuerungssysteme.

• Breite Temperaturtoleranz
  Der Betriebstemperaturbereich von -20℃ bis 70℃ und die Lagertemperatur von -30℃ bis 80℃ ermöglichen eine zuverlässige Leistung in extremen Umgebungen wie Außenüberwachung und industrielle Automatisierungsgeräte.

• Duale Touch-Optionen mit präziser Reaktion
  Kapazitiver Touch (IIC-Schnittstelle) als Standard, mit resistiven Touch- oder Non-Touch-Alternativen, die auf unterschiedliche betriebliche Anforderungen wie Handschuh-Touch-Szenarien in Fabriken zugeschnitten sind.

Technische Parameter:

Anpassung:

Als maßgeschneidertes industrielles Displaymodul bietet das CH430WQ22A-CT umfassende Anpassungsdienste, um die vielfältigen Kundenanforderungen zu erfüllen, mit den folgenden Schlüsseloptionen:

Erstens, FPC-Anpassung: Wir unterstützen das personalisierte Design von FPC-Form, -Struktur und Pin-Anzahl, angepasst an den spezifischen Installationsraum und die Anschlussanforderungen Ihrer Geräte.

Zweitens, Schnittstellenanpassung: Über die Standardschnittstelle SPI hinaus bieten wir eine umfassende Anpassung mehrerer Schnittstellen, einschließlich MCU, RGB, MIPI, LVDS, EDP und HDMI, um eine nahtlose Integration in Ihre Steuerungssysteme zu gewährleisten.

Drittens, Anpassung der Hintergrundbeleuchtung: Die Standardhelligkeit von 800 cd/m² kann innerhalb von 300~1500 cd/m² angepasst werden, und ausgewählte Modelle können bis zu 2800 cd/m² für Ultra-High-Brightness-Szenarien erreichen.

Viertens, Erweiterung des Temperaturbereichs: Wir bieten kundenspezifische Betriebstemperaturbereiche von -10~+60℃ bis -45~+90℃ an, damit das Modul extremer Kälte oder Hitze in speziellen Industrieumgebungen standhalten kann.

Fünftens, Personalisierung der Glasabdeckung: Passen Sie die Form, Dicke, Öffnungspositionen und den Siebdruck der Glasabdeckung an die strukturellen und Branding-Anforderungen Ihres Geräts an.

Sechstens, Auswahl der Touch-Lösung: Wählen Sie je nach Anwendungsszenario zwischen kapazitivem Touch, resistivem Touch oder Non-Touch-Versionen.

Darüber hinaus bieten wir eine Anti-Glare-Beschichtung und eine Behandlung gegen elektromagnetische Störungen (EMI) an, um die Anpassungsfähigkeit des Moduls an raue Arbeitsbedingungen zu verbessern.

Support und Services:

Chenghao Optoelectronic verpflichtet sich, End-to-End-Support und -Dienstleistungen für das CH430WQ22A-CT-Displaymodul bereitzustellen, um unseren Kunden ein reibungsloses Integrationserlebnis zu gewährleisten.

Erstens, Technische Beratung: Unser professionelles Engineering-Team bietet kostenlose Pre-Sales-Beratung, einschließlich Modulauswahl, Schnittstellenkompatibilitätsanalyse und Design von Anpassungslösungen, um Ihnen bei der Optimierung der Produktanpassung zu helfen.

Zweitens, Musterbereitstellung: Wir stellen kostenlose oder kostengünstige Muster zum Testen bereit, damit Sie die Leistung, Kompatibilität und Haltbarkeit des Moduls in Ihren tatsächlichen Geräten vor Großbestellungen überprüfen können.

Drittens, Anpassungsunterstützung: Wir weisen dedizierte Projektmanager zu, um Ihre Anpassungsanforderungen zu verfolgen, von der Designzeichnungbestätigung bis zur Prototypenproduktion und -prüfung, um sicherzustellen, dass alle angepassten Parameter Ihren Spezifikationen entsprechen.

Viertens, Qualitätssicherung: Alle Module werden vor der Auslieferung strengen Alterungstests, Temperaturzyklustests und Zuverlässigkeitstests unterzogen. Wir bieten eine umfassende Qualitätsgarantie und zeitnahe After-Sales-Wartungsdienste.

Fünftens, Dokumentationsunterstützung: Wir bieten detaillierte Datenblätter, Benutzerhandbücher, Schnittstellendefinitionsdokumente und Treiberentwicklungsleitfäden, um Ihren Produktintegrations- und Debugging-Prozess zu erleichtern.

FAQ:

Q1: Was ist die native Auflösung des CH430WQ22A-CT?

A: Es hat eine native Auflösung von 800×480 Pixeln (WVGA) im Querformat.

Q2: Kann ich dieses Display ohne Touchpanel verwenden?

A: Ja, das Touchpanel ist optional – Sie können es mit kapazitivem Touch, resistivem Touch oder ganz ohne Touch bestellen.

Q3: Welche Schnittstellen unterstützt dieses Modul out of the box?

A: Die Standardversion verwendet SPI, kann aber so angepasst werden, dass sie MCU, RGB, LVDS, MIPI, eDP oder HDMI unterstützt.

Q4: Ist dieses Display für den Außeneinsatz geeignet?

A: Mit einer Helligkeit von bis zu 1500 cd/m² (anpassbar) funktioniert es gut in hellen Umgebungen, insbesondere mit Anti-Glare-Optionen.

Q5: Wie lautet der Betriebstemperaturbereich?

A: Der Standardbereich beträgt -20°C bis +70°C; erweiterte Bereiche bis zu -45°C und bis zu +90°C sind auf Anfrage erhältlich.
