24-Pin-Touchscreen-Display-Modul 4,3 Zoll IPS TFT LCD für weite Temperatur

Produktbeschreibung:

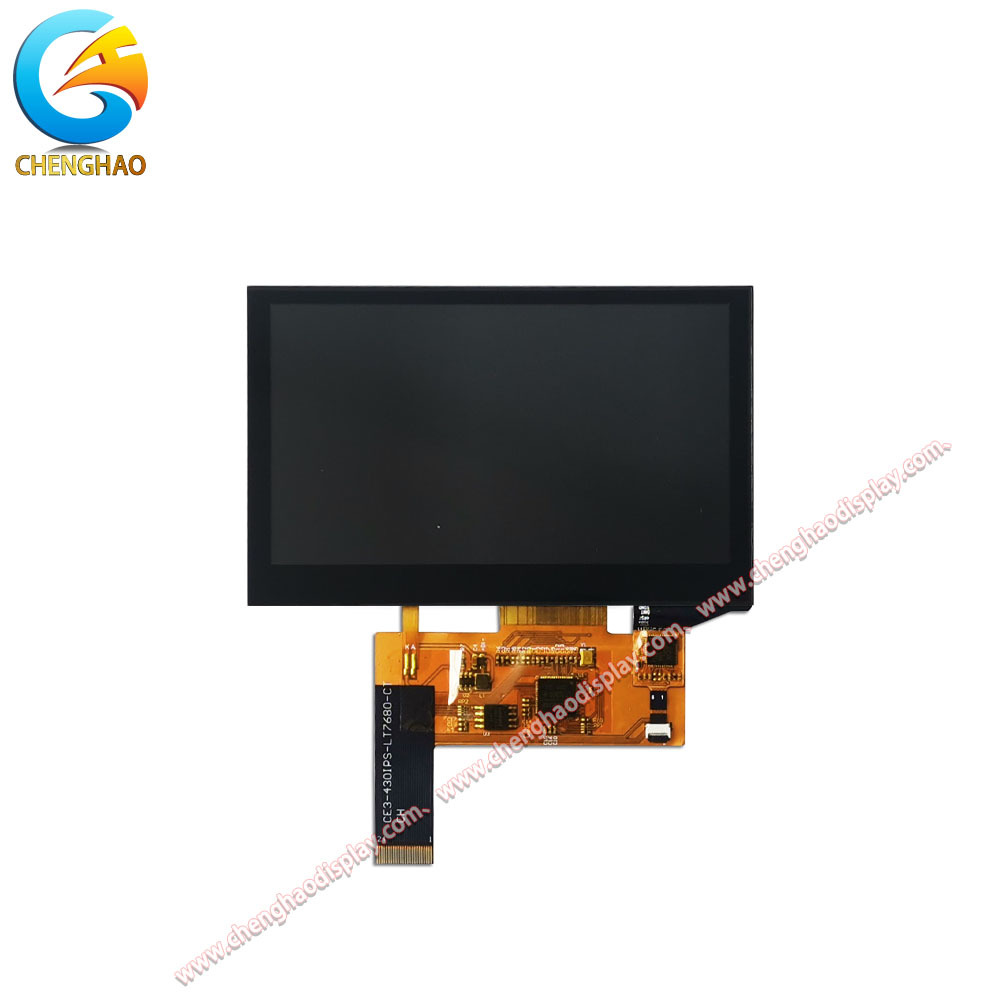

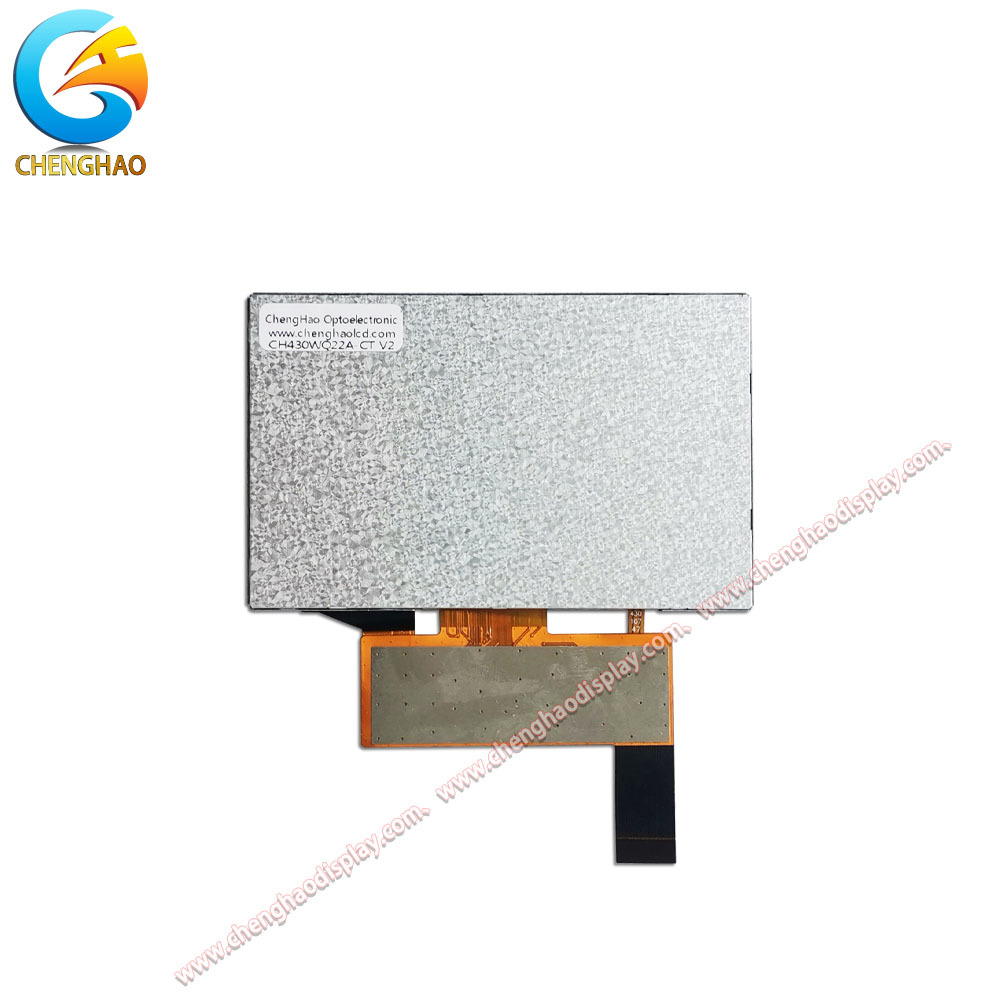

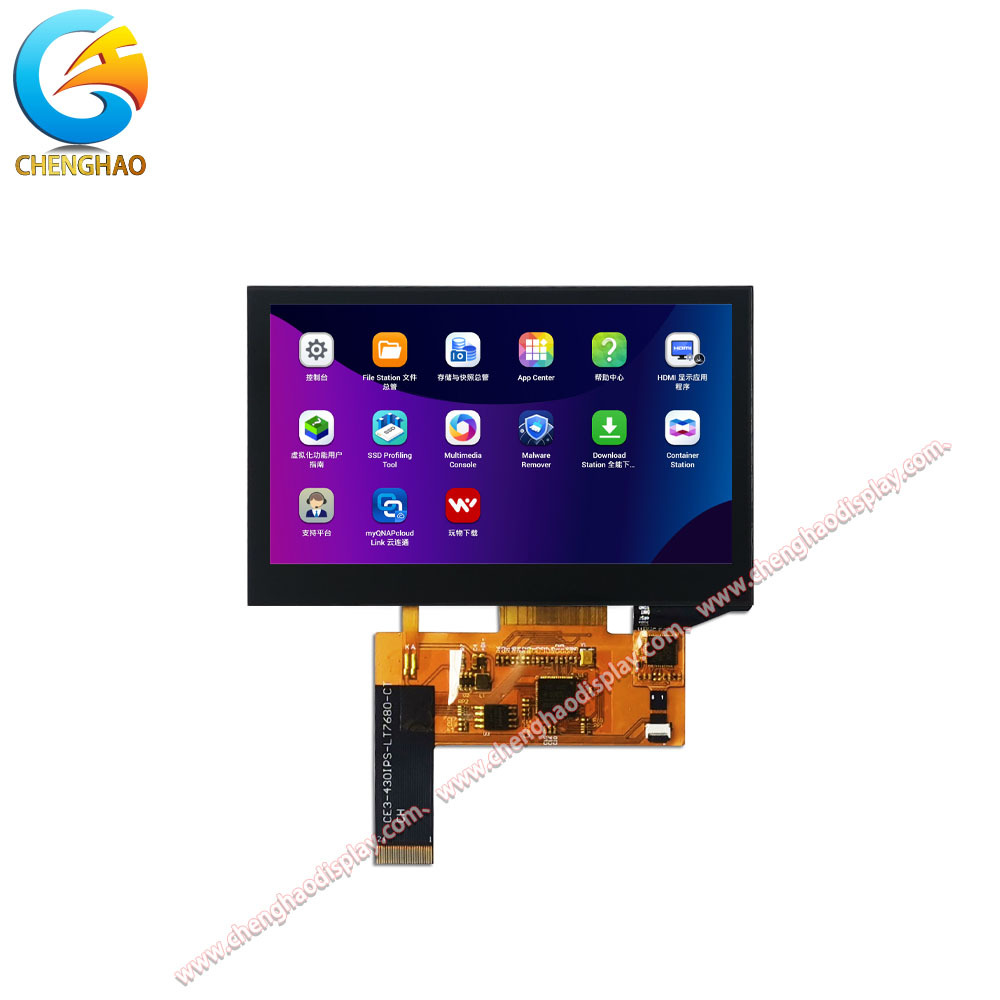

Das CH430WQ22A-CT ist ein hochleistungsfähiges 4,3-Zoll-TFT-LCD-Modul, das für anspruchsvolle Industrie-, Automobil- und Verbraucheranwendungen entwickelt wurde. Es verfügt über ein im Querformat ausgerichtetes IPS-Panel mit einer scharfen Auflösung von 800x480 Pixeln und liefert lebendige 16M-Farben-Bilder. Die weiten Betrachtungswinkel von 80/80/80/80 gewährleisten eine gleichbleibende Bildqualität aus nahezu jeder Richtung. Die integrierte kapazitive Touch-Technologie (IIC-Schnittstelle) bietet ein reibungsloses und reaktionsschnelles Benutzererlebnis. Es wurde entwickelt, um anspruchsvollen Umgebungen standzuhalten, und arbeitet zuverlässig von -20 °C bis +70 °C. Für eine vielseitige Systemintegration verwendet das Modul einen 24-poligen FPC und unterstützt hauptsächlich eine SPI-Schnittstelle, mit Optionen für MCU, RGB, LVDS und andere auf Anfrage. Seine kompakten Abmessungen (105,5 x 67,2 x 4,75 mm) und die hohe Helligkeit (Standard 800 cd/m²) machen es zu einer idealen Lösung für platzbeschränkte Anwendungen mit hoher Sichtbarkeit.

Merkmale:

Das CH430WQ22A-CT zeichnet sich durch eine Kombination aus robusten Spezifikationen und anpassungsfähigem Design aus:

• Optimierter kompakter Formfaktor:Mit einer Modulgröße von 105,5 x 67,2 mm und einem schlanken Profil von 4,75 mm maximiert es die Anzeigefläche (aktive Fläche 95,04 x 53,86 mm) innerhalb eines minimalen Platzbedarfs, perfekt für tragbare und eingebettete Geräte.

• Klarheit und Farbleistung: Die WVGA-Auflösung von 800x480 bietet ausreichend Details für komplexe Oberflächen, während die Farbtiefe von 16M und das Kontrastverhältnis von 800:1 für eine satte, naturgetreue Bildgebung sorgen.

• Überragende Sichtbarkeit:Die IPS-Technologie garantiert konsistente Farben und Klarheit über einen ultraweiten Betrachtungswinkel von 80 Grad in alle Richtungen. Eine hohe Helligkeit von 800 cd/m² (anpassbar bis zu 1500 cd/m²) gewährleistet die Lesbarkeit auch bei direkter Sonneneinstrahlung.

• Vielseitige Konnektivität: Während standardmäßig mit einer SPI-Schnittstelle auf einem 24-poligen FPC konfiguriert, unterstützt seine Architektur eine einfache Anpassung an MCU-, RGB- oder LVDS-Protokolle und bietet somit erhebliche Flexibilität für verschiedene Hardwareplattformen.

• Umweltverträglichkeit: Entwickelt für Zuverlässigkeit, unterstützt es einen erweiterten Betriebstemperaturbereich (-20 °C bis +70 °C) und Lagerbedingungen bis zu -30 °C, wodurch es sowohl für Innen- als auch für Außenanwendungen geeignet ist.

• Moderne Touch-Oberfläche: Die Integration eines kapazitiven Touchpanels (PCAP) mit IIC-Kommunikation bietet eine langlebige, multi-Touch-fähige Lösung, die verschleißfest ist und herkömmliche resistive Touchscreens übertrifft.

Technische Parameter:

Anpassung:

Bei Chenghao Optoelectronic verstehen wir, dass Standardmodule möglicherweise nicht für jede einzigartige Anwendung geeignet sind. Das CH430WQ22A-CT dient als hervorragende Plattform für umfangreiche Anpassungen, um Ihre genauen Spezifikationen zu erfüllen. Unser flexibler Anpassungsprozess umfasst:

(1) Schnittstellen- und FPC-Zuschnitt: Wählen Sie die optimale Schnittstelle (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) für die Hauptplatine Ihres Systems. Wir können die Form, Länge, Steifigkeit und Pinbelegung des FPC (über den Standard-24-poligen hinaus) an Ihr mechanisches Design und Ihre Anschlussanforderungen anpassen.

(2) Optische und Umweltanpassung: Passen Sie die Hintergrundbeleuchtung von einem Standardbereich (300-1000 cd/m²) auf bis zu 2800 cd/m² für die Lesbarkeit bei Sonnenlicht an. Wir können Antireflexionsbeschichtungen (AG) oder Antireflexionsbeschichtungen (AR) auftragen. Die Betriebstemperatur kann für kommerzielle (0~50 °C), industrielle (-20~70 °C) oder extreme Umgebungen (-45~90 °C) angepasst werden.

(3) Mechanische und Touch-Modifikationen: Passen Sie die Form und Dicke des Deckglases an und fügen Sie Öffnungen oder Siebdruck (Logos, Symbole) hinzu. Sie können sich für verschiedene Touch-Lösungen entscheiden: Behalten Sie den kapazitiven Touch bei, wechseln Sie zu resistivem Touch für Stifteingaben oder bestellen Sie eine reine Display-Version ohne Touchpanel.

(4) Erweiterte Zuverlässigkeitsmerkmale: Fügen Sie EMI-Abschirmung oder verstärkte Bindung hinzu, um einen stabilen Betrieb in elektrisch störungsanfälligen Umgebungen zu gewährleisten.
Unser Entwicklungsteam arbeitet mit Ihnen von der Konzeption bis zur Produktion zusammen und stellt sicher, dass Ihre angepasste CH430WQ22A-CT-Variante nahtlos integriert wird und zuverlässig funktioniert.

Support und Service:

Chenghao Optoelectronic verpflichtet sich, hervorragenden Support und Service für das CH430WQ22A-CT-Modul zu bieten. Unser engagiertes Kundendienstteam steht Ihnen bei allen Fragen zu den Spezifikationen, der Installation und den Anpassungsoptionen des Moduls zur Verfügung.

Wir bieten detaillierte Dokumentation, einschließlich Montageanleitungen, technischen Spezifikationen und Anpassungsprozessen, um sicherzustellen, dass Sie die Fähigkeiten des Moduls maximieren können. Darüber hinaus ist unser technisches Support-Team in der Lage, bei der Fehlerbehebung von Problemen zu helfen, die nach der Installation auftreten können, und bietet Anleitungen, um einen reibungslosen Betrieb zu gewährleisten.

Wir unterhalten auch eine robuste Gewährleistungspolitik, die unser Engagement für Qualität und Kundenzufriedenheit unterstreicht. Vertrauen Sie Chenghao Optoelectronic als Ihrem zuverlässigen Partner bei der Erzielung kundenspezifischer Displaylösungen, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.

FAQ:

F1: Was ist die Modellnummer des LCD-Display-Moduls?

A1: Die Modellnummer des LCD-Display-Moduls ist CH430WQ22A-CT.

F2: Welche Zertifizierungen hat dieses LCD-Display-Modul?

A2: Dieses Produkt ist mit CE-, RoHS- und FCC-Zertifizierungen zertifiziert.

F3: Was ist die Mindestbestellmenge für das LCD-Display-Modul von Chenghao Optoelectronic?

A3: Die Mindestbestellmenge beträgt 100 Stück.

F4: Wie wird das Produkt verpackt, um die Sicherheit während des Versands zu gewährleisten?

A4: Alle Produkte werden angemessen verpackt, um sie sicher zu halten. Produkte kleiner Größe werden mit Tablett plus Karton verpackt, während Produkte größerer Größe Schaumstoffschlitz plus Karton verwenden. Die Verpackung kann auch nach Kundenanforderungen angepasst werden.

F5: Wie sind die typischen Lieferzeiten und Zahlungsbedingungen?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage. Zu den Zahlungsbedingungen gehören TT (Telegrafische Überweisung) oder andere vereinbarte Methoden.

F6: Wie hoch ist die Versorgungskapazität dieses LCD-Display-Moduls?

A6: Chenghao Optoelectronic kann bis zu 50.000.000 Stück pro Monat liefern.
