HDMI-Touch Display 10,1 Zoll 1280x800 IPS TFT-Lcd-Modul mit Leiterplatte

Beschreibung des Produkts:

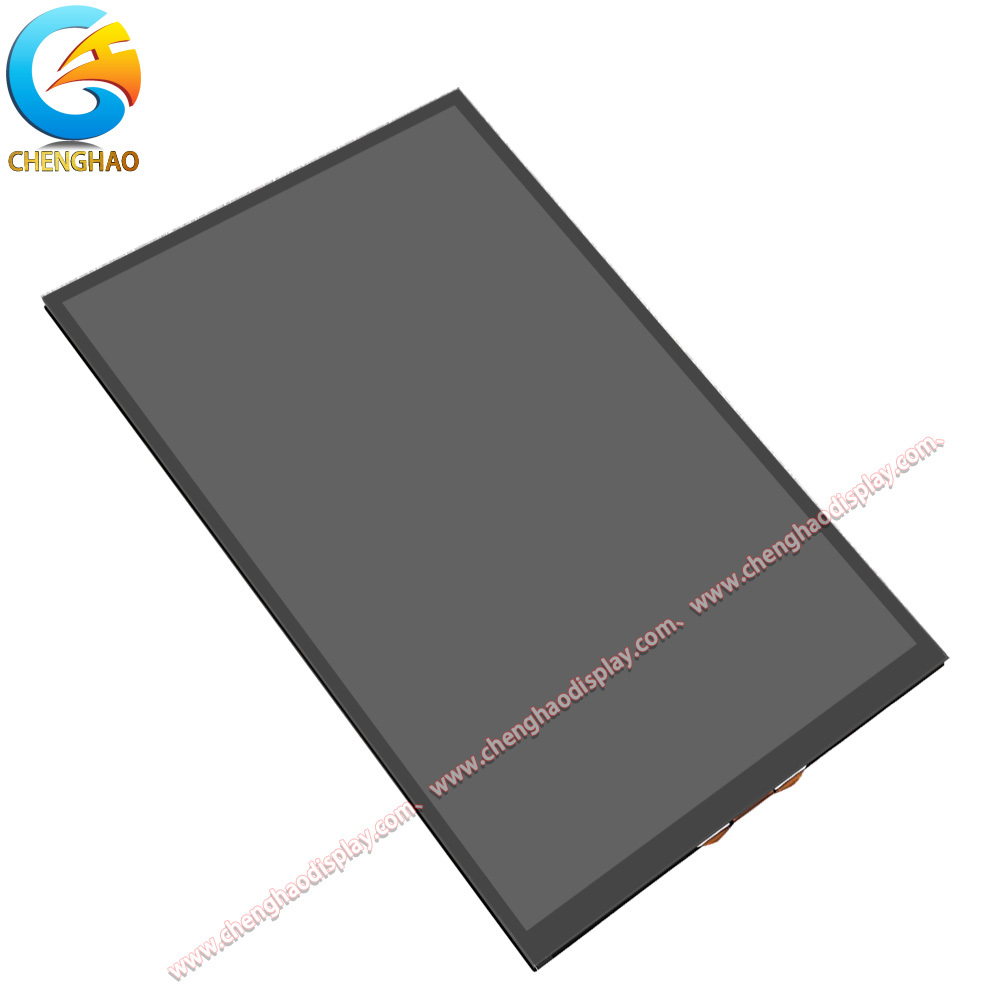

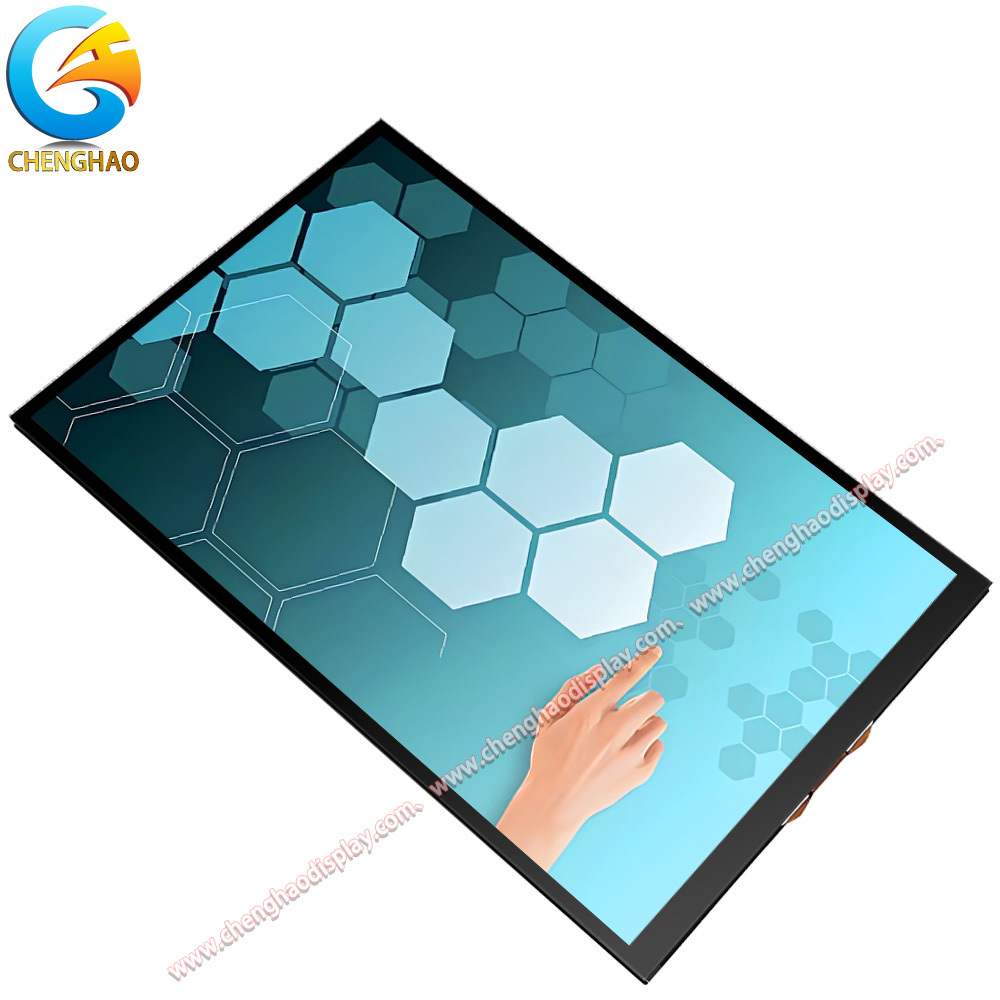

Die CH101WX05C-CT ist ein 10,1 Zoll TFT-LCD-Displaymodul mit einem IPS-Panel mit einer Auflösung von 800x1280 Pixel.Gewährleistung einer gleichbleibenden und klaren Bildqualität unabhängig von der Perspektive des BenutzersDie Anzeige arbeitet in einem Übertragungsmodus mit einem normalerweise schwarzen Hintergrund, was dazu beiträgt, den Kontrast und die Lesbarkeit unter verschiedenen Lichtverhältnissen zu verbessern.Das Modul integriert ein kapazitives Touch-Panel (CTP) mit einer Glaslinsendicke von 1.1mm und unterstützt die Multi-Touch-Funktionalität, die die Benutzerinteraktion und -steuerung verbessert. Dieses Anzeigemodule ist mit einer weißen LED-Hintergrundbeleuchtung mit einer Leuchtkraft von 300 cd/m2 ausgestattet, die für Innenanwendungen geeignet ist, bei denen eine moderate Helligkeit erforderlich ist.1692 mm Breite und HöheDie aktive Anzeigefläche beträgt 135,36 mm x 216,576 mm und bietet ausreichend Bildschirmplatz für verschiedene Anwendungen. Das CH101WX05C-CT-Modul verfügt über eine HDMI-Schnittstellenplatine mit einer Größe von 46x50x5 mm, die eine einfache Verbindung mit verschiedenen Geräten wie Windows, Linux, MAC OS und Raspberry Pi-Plattformen ermöglicht.Die Touch-Panel-Schnittstelle verwendet USB (DC 5V) StromversorgungDiese Kombination aus HDMI-Display und kapazitiver Berührung macht es ideal für interaktive Systeme, die eine hohe Kompatibilität und Benutzerfreundlichkeit erfordern. Das Modul ist mit einer kompakten Umrissgröße von 143,4 mm x 228,9 mm und einer Gesamtdicke von 4,45 mm einschließlich PCBA und Komponenten entworfen, ist leichtgewichtig und schlank,für eingebettete Systeme und tragbare Geräte geeignetDie robuste Konstruktion beinhaltet Schichten wie Glassensor, SCA und Schaumpolsterung, um Haltbarkeit und zuverlässige Berührungsempfindlichkeit zu gewährleisten.

Eigenschaften:

Kompakte und schlanke Umrissgrößen
Das CH101WX05C-CT-Modul verfügt über eine kompakte Umrissgröße von 143,4 mm Breite, 228,9 mm Höhe und einer Gesamtdicke von 4,45 mm inklusive PCBA und Komponenten.Dieses schmale Profil macht es geeignet für die Integration in platzbeschränkte Anwendungen wie tragbare Geräte und eingebettete Systeme, bei denen die Minimierung von Masse unerlässlich ist.

Bildschirm mit hoher Auflösung
Dieses Bildschirmmodul bietet eine Auflösung von 800 (RGB) x 1280 Pixel und liefert klare und detaillierte Bilder.die für Anwendungen, die eine präzise Bildwiedergabe erfordern, von Vorteil ist, wie medizinische Geräte und industrielle Steuerungen.

Unterstützung für vielseitige Schnittstellen

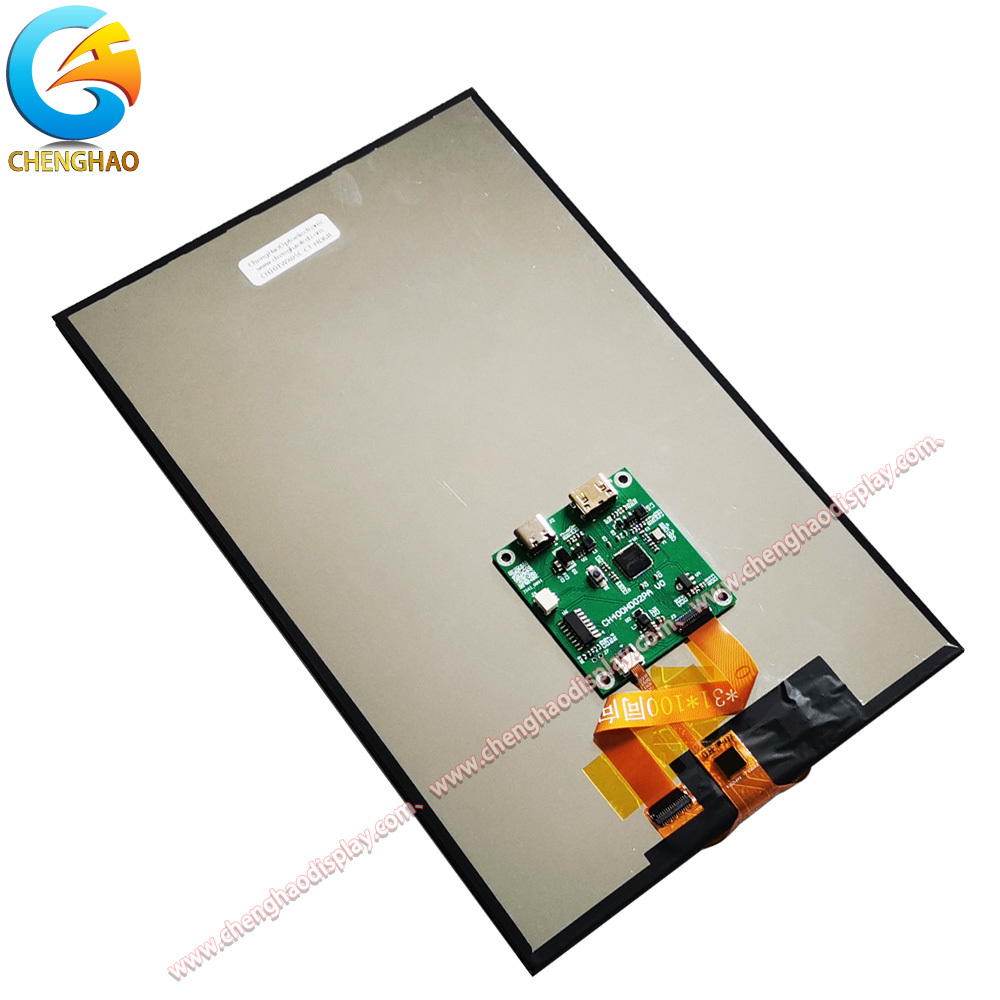

Der CH101WX05C-CT ist mit einer HDMI-Schnittstellenplatine und einem USB-betriebenen kapazitiven Touch-Panel ausgestattet und unterstützt eine einfache Verbindung mit einer Vielzahl von Betriebssystemen, einschließlich Windows, Linux, MAC OS,und Raspberry PiDie HDMI-Schnittstelle ermöglicht eine hochwertige Videoübertragung, während die USB-Schnittstelle die Integration von Touch-Panels und das Stromversorgungsmanagement vereinfacht.

Weitblick
Das Modul bietet ein gleichbleibendes Betrachtungserlebnis mit einem 80-Grad-Blickwinkel in alle Richtungen (oben, unten, links, rechts).Dieser große Blickwinkel sorgt dafür, dass das Display auch bei Abstand von der Mitte eine gute Farbgenauigkeit und einen guten Kontrast aufweist, was für kollaborative Umgebungen und Anwendungen mit mehreren Benutzern wichtig ist.

Technische Parameter:

Anpassung:

Das CH101WX05C-CT-Displaymodul bietet einen flexiblen Anpassungsvorgang, der auf die spezifischen Projektanforderungen in der TFT-LCD-Industrie zugeschnitten ist.Die Anpassung beginnt mit dem Verständnis der Bedürfnisse der Anwendung des Käufers, einschließlich der gewünschten Bildschirmgröße, Auflösung, Schnittstellenart und Umgebungsbedingungen.Kunden können Änderungen in mehreren Schlüsselbereichen anfordern, um Leistung und Integration zu optimieren.

Ein allgemeiner Anpassungsaspekt ist die Anpassung der mechanischen Abmessungen und des Umrisses des Moduls an einzigartige Gerätegehäuse oder Montagebeschränkungen.Das schlanke Profil und die kompakte Größe des CH101WX05C-CT ¢ können durch die Änderung der Dicke oder Form der Glaslinsen und der Touchpanelschichten weiter angepasst werdenDies gewährleistet eine nahtlose Integration in Produkte wie industrielle Steuerungen, medizinische Geräte oder Fahrzeugsysteme, bei denen der Platz begrenzt ist.

Die Anpassung der Schnittstelle ist ein weiterer wichtiger Bereich.Kunden können alternative Schnittstellenkonfigurationen wie MIPI benötigen, RGB oder LVDS je nach Hardware-Ökosystem.Chenghao Optoelectronic unterstützt die Definition oder Neugestaltung der LCD-Schnittstelle und der Touch-Panel-Schnittstelle, um spezifische Controller-Boards oder Betriebssysteme zu entsprechen, was die Kompatibilität verbessert und die Entwicklungszeit verkürzt.

Die Hintergrundbeleuchtung und die Farbkalibrierung können auch an unterschiedliche Lichtumgebungen angepasst werden.Die weiße LED-Hintergrundbeleuchtung CH101WX05C-CT ̇ mit einer Leuchtstärke von 300 cd/m2 kann für Außen- oder hohe Umgebungsbeleuchtung nach oben eingestellt oder für Stromsparen in batteriebetriebenen Geräten abgestimmt werdenZusätzlich können Touch-Panel-Funktionen wie Multi-Touch-Unterstützung, Touch-Feedback und Anti-Glare-Beschichtungen angepasst werden, um die Benutzererfahrung basierend auf Anwendungsszenarien zu verbessern.

Der Anpassungsprozess beinhaltet typischerweise eine enge Zusammenarbeit zwischen dem Ingenieursteam von Chenghao und dem Kunden.Prototypen werden entwickelt und getestet, um sicherzustellen, dass alle Spezifikationen erfüllt sindDieser iterative Prozess hilft bei der Bewältigung technischer Herausforderungen und sorgt dafür, dass das Endprodukt den funktionalen und ästhetischen Anforderungen des Kunden perfekt entspricht.Die Fähigkeit von Chenghao, einheitliche Lösungen zu bieten – vom Design und Prototyping bis zur Massenproduktion – macht den CH101WX05C-CT zu einer vielseitigen Wahl für kundenspezifische TFT-LCD-Anwendungen..

Häufige Fragen:

F1: Welche Modellnummer hat der TFT-LCD-kapazitive Touchscreen?

A1: Die Modellnummer des TFT-LCD-kapazitiven Touchscreen lautet CH101WX05C-CT.

F2: Hat dieses Produkt irgendwelche Zertifizierungen?

A2: Ja, der TFT-LCD-kapazitive Touchscreen von Chenghao Optoelectronic ist mit CE, RoHS und FCC zertifiziert.

F3: Gibt es eine Mindestbestellmenge für dieses Produkt?

A3: Nein, es gibt keine Mindestbestellmenge (kein MOQ) für dieses Produkt.

F4: Wie wird das Produkt für den Versand verpackt?

A4: Alle Produkte sind sicher verpackt, um die Sicherheit zu gewährleisten. Kleine Produkte werden mit Tablett + Karton verpackt, während größere Produkte mit Schaumstoff-Slot + Karton verpackt werden.Die Verpackung kann auch nach den Anforderungen der Kunden angepasst werden.

F5: Wie sind die üblichen Lieferzeiten und Zahlungsbedingungen?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage. Die Zahlungsbedingungen umfassen TT (Telegraphenüberweisung) oder andere vereinbarte Methoden.

F6: Wie hoch ist die Lieferkapazität von Chenghao Optoelectronic für dieses Produkt?

A6: Chenghao Optoelectronic hat eine Versorgungsfähigkeit von 20,000Das ist ein TFT-LCD-Kapazität-Touchscreen.
