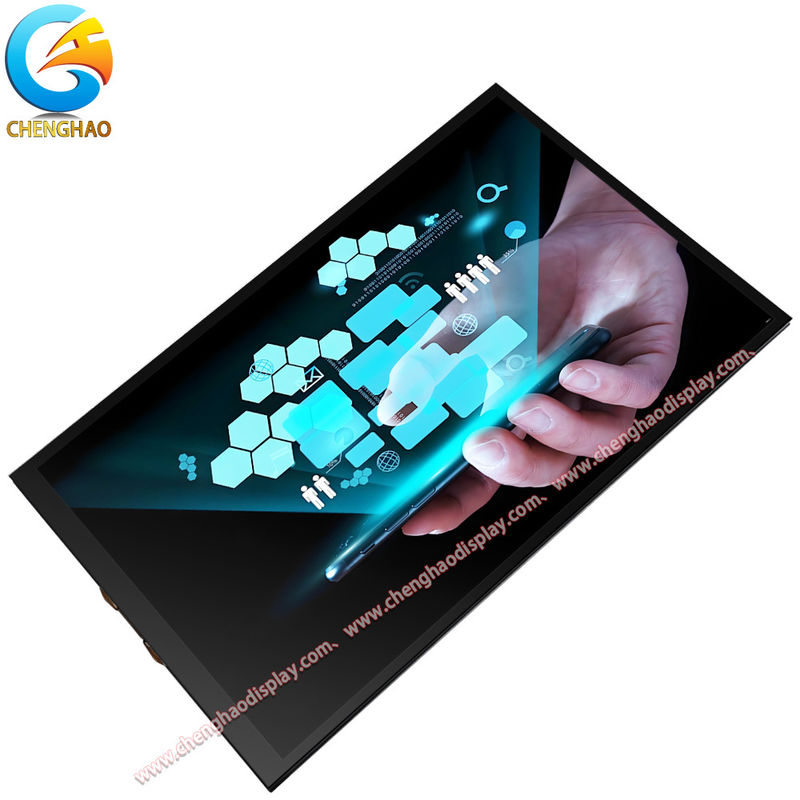

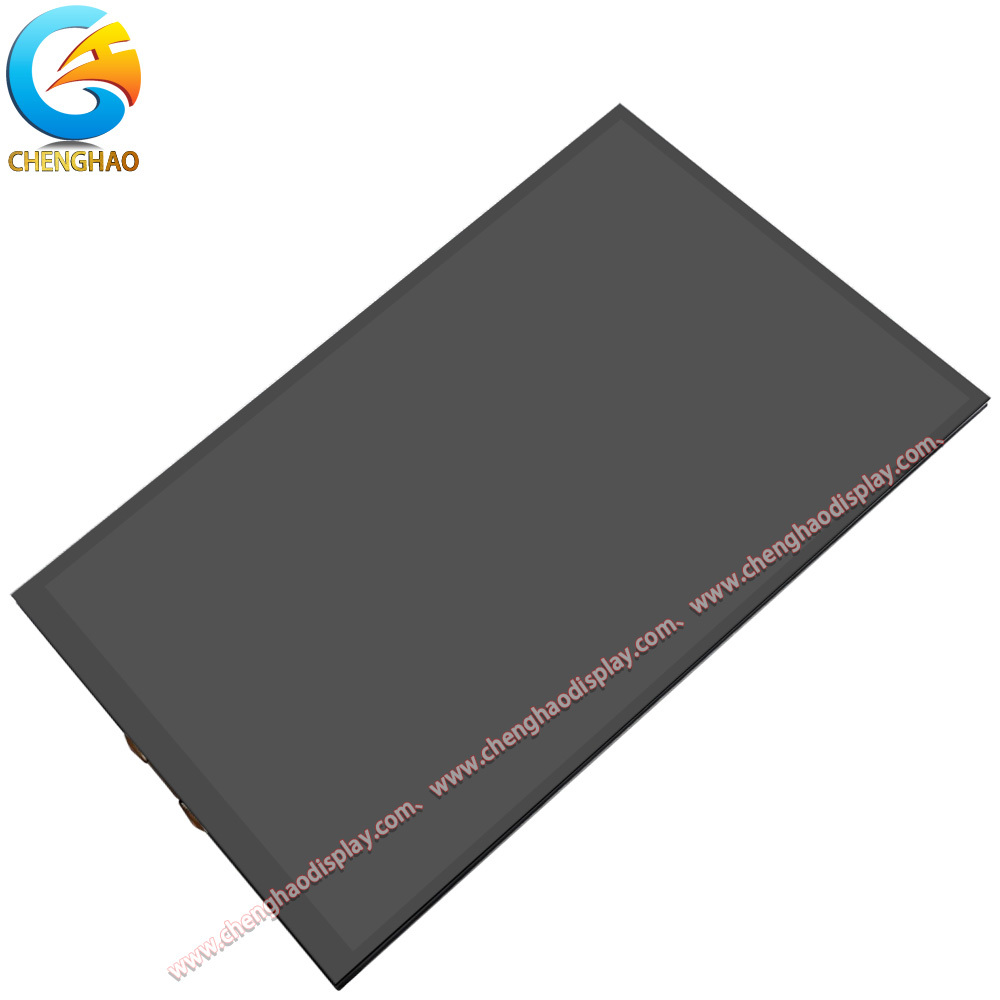

10.1 Zoll Industrieller Touchscreen 800x1280 Farb-Tft-Modul mit HDMI-Treiber-Board

Produktbeschreibung:

Das CH101WX05C-CT ist ein 10,1-Zoll-TFT-LCD-Modul, das entwickelt wurde, um eine zuverlässige visuelle Leistung mit seiner IPS-Technologie (In-Plane Switching) zu liefern, die eine konsistente Farbwiedergabe und weite Betrachtungswinkel von 80 Grad in alle Richtungen gewährleistet. Dieses Displaymodul verfügt über eine Auflösung von 800x1280 Pixeln und liefert klare und scharfe Bilder, die für verschiedene Anwendungen geeignet sind, die eine detaillierte visuelle Ausgabe erfordern. Der transmissive Anzeigemodus in Kombination mit einem normalerweise schwarzen Hintergrund verbessert den Kontrast und macht den Bildschirm unter verschiedenen Lichtverhältnissen lesbar.

Einer der wichtigsten Aspekte des CH101WX05C-CT ist die Integration eines kapazitiven Touchpanels mit einer Glaslinsenstärke von 1,1 mm. Das Touchpanel unterstützt Multi-Touch-Eingaben und ermöglicht intuitive und reaktionsschnelle Benutzerinteraktionen. Die Touch-Funktionalität wird über USB (DC 5V) betrieben, was die Konnektivität und das Energiemanagement vereinfacht und es mit einer breiten Palette von Geräten und Betriebssystemen kompatibel macht, darunter Windows, Linux, macOS und Raspberry Pi-Plattformen. Das Hintergrundbeleuchtungssystem des Moduls verwendet weiße LEDs, die eine Leuchtdichte von 300 cd/m² liefern, was für Innenräume ausreichend ist und an spezifische Helligkeitsanforderungen angepasst werden kann. Der TFT-Punktabstand von 0,1692 mm gewährleistet eine feine Pixeldichte und trägt dazu bei, dass das Display detaillierte Grafiken und Texte gestochen scharf rendern kann. Die aktive Anzeigefläche misst 135,36 mm x 216,576 mm und bietet ausreichend Platz für Benutzeroberflächen und Multimedia-Inhalte. In Bezug auf das physische Design behält das CH101WX05C-CT ein schlankes Profil mit einer Gesamtdicke von 4,45 mm, einschließlich der PCBA und Komponenten. Die Außenabmessungen des Moduls betragen 143,4 mm in der Breite und 228,9 mm in der Höhe, wodurch es sich für die Integration in kompakte Geräte eignet, bei denen die Platzeffizienz entscheidend ist. Die robuste Konstruktion umfasst mehrere Schichten wie den Glassensor, SCA (Spacer and Cover Adhesive) und Schaumstoffpolsterung, die zusammen die Haltbarkeit erhöhen und die Berührungsempfindlichkeit erhalten.

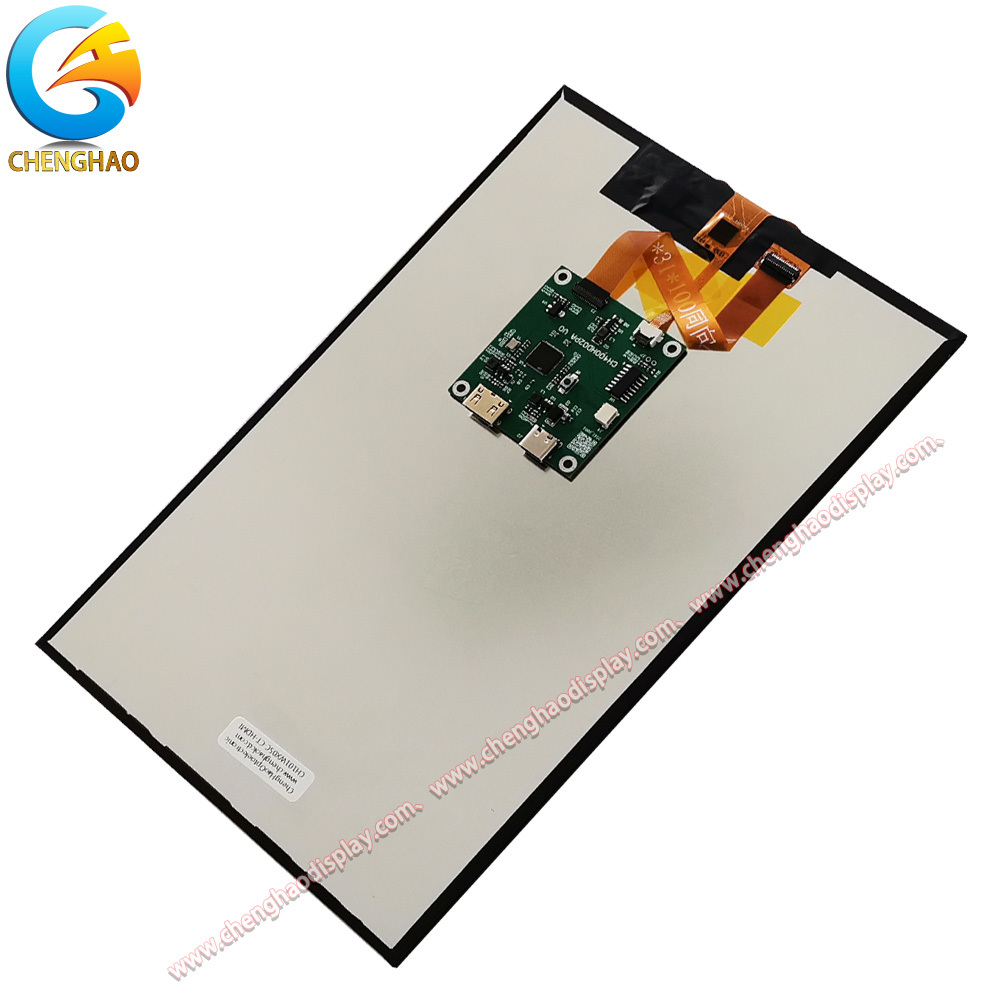

Die Konnektivität wird über eine HDMI-Schnittstellenplatine mit den Abmessungen 46 mm x 50 mm x 5 mm erleichtert, die eine hochwertige Videoübertragung unterstützt. Diese Schnittstelle ermöglicht in Kombination mit dem USB-Touchpanel-Anschluss eine nahtlose Integration in verschiedene eingebettete Systeme, Industrieanlagen und Unterhaltungselektronik. Die Kompatibilität des Moduls mit mehreren Betriebssystemen erweitert seinen Anwendungsbereich weiter.

Insgesamt ist das CH101WX05C-CT eine vielseitige Displaylösung, die für Branchen wie industrielle Steuerung, medizinische Geräte, Automobil-Displays, Smart-Home-Systeme und IoT-Geräte konzipiert wurde. Seine Kombination aus hochauflösender Grafik, reaktionsschnellem kapazitivem Touch und flexiblen Schnittstellenoptionen macht es zu einer praktischen Wahl für Entwickler, die ein zuverlässiges und anpassbares TFT-LCD-Modul suchen.

Merkmale:

Präzise Außenabmessungen
Das Modul CH101WX05C-CT hat präzise Außenabmessungen von 143,4 mm Breite, 228,9 mm Höhe und einer maximalen Dicke von 4,45 mm einschließlich der PCBA und Komponenten. Diese sorgfältige Dimensionierung unterstützt die Integration in Geräte, bei denen die Platzoptimierung entscheidend ist, wie z. B. tragbare Elektronik und eingebettete Systeme.

High-Definition-Auflösung
Dieses Display bietet eine Auflösung von 800 (RGB) × 1280 Pixeln, was eine detaillierte und scharfe Bilddarstellung gewährleistet. Die Pixeldichte unterstützt die klare Darstellung von Text und Grafiken und eignet sich daher für Anwendungen, die eine hohe visuelle Klarheit erfordern, einschließlich medizinischer Instrumente und industrieller Schnittstellen.

HDMI-LCD-Schnittstelle
Das CH101WX05C-CT verwendet eine HDMI-Schnittstelle für den Videoeingang, die eine hochwertige digitale Signalübertragung ermöglicht. Diese Schnittstelle ist weitgehend mit modernen Computerplattformen und eingebetteten Systemen kompatibel, wodurch ein direkter Anschluss ermöglicht und die Signalverschlechterung im Vergleich zu analogen Schnittstellen reduziert wird.

Breite Betrachtungswinkel
Mit einem Betrachtungswinkel von 80 Grad in alle Richtungen (oben, unten, links, rechts) behält das Display eine konsistente Farbe und Helligkeit bei, selbst wenn es außermittig betrachtet wird. Diese Eigenschaft ist für kollaborative Umgebungen oder Multi-User-Displays unerlässlich, bei denen die Sichtbarkeit des Bildschirms aus verschiedenen Blickwinkeln erforderlich ist.

Kapazitive Touch-Funktionalität
Ausgestattet mit einem kapazitiven Touchpanel unterstützt das Modul Multi-Touch-Gesten und bietet eine reaktionsschnelle Berührungsempfindlichkeit. Das Touchpanel wird über USB (DC 5V) mit Strom versorgt, was die Integration vereinfacht und die Kompatibilität mit einer Vielzahl von Betriebssystemen, einschließlich Windows, Linux und macOS, gewährleistet.

Technische Parameter:

Anwendungen:

Industrielle Steuerung
In industriellen Steuerungssystemen wird das Modul CH101WX05C-CT häufig in Bedienfeldern und Mensch-Maschine-Schnittstellen (HMIs) integriert. Sein 10,1-Zoll-IPS-Display mit einer Auflösung von 800x1280 Pixeln bietet eine klare Visualisierung von Prozessparametern, Systemstatus und Steuermenüs. Der weite Betrachtungswinkel von 80 Grad stellt sicher, dass mehrere Bediener den Bildschirm gleichzeitig ohne Verzerrung oder Farbverschiebung betrachten können. Das kapazitive Touchpanel ermöglicht intuitive Steuereingaben, sodass Bediener effizient durch komplexe Industriesoftware navigieren können. Die HDMI-Schnittstelle vereinfacht den Anschluss an industrielle Steuerungen und eingebettete Systeme und macht es zu einer zuverlässigen Wahl für die Fabrikautomatisierung und Überwachungsausrüstung.

Smart Home
In Smart-Home-Anwendungen dient das CH101WX05C-CT als zentrale Steueranzeige für Geräte wie intelligente Thermostate, Sicherheitspanels und Hausautomatisierungs-Hubs. Seine kompakte Größe und das schlanke Profil ermöglichen die nahtlose Einbettung in wandmontierte Steuereinheiten. Die kapazitive Multi-Touch-Funktionalität unterstützt gestenbasierte Befehle und verbessert so die Benutzererfahrung beim Einstellen von Beleuchtung, Temperatur oder Sicherheitseinstellungen. Die Kompatibilität des Moduls mit mehreren Betriebssystemen, einschließlich Linux und Raspberry Pi, erleichtert die Integration in gängige Smart-Home-Plattformen. Die moderate Leuchtdichte von 300 cd/m² eignet sich für Innenräume und gewährleistet ein komfortables Betrachten ohne übermäßigen Stromverbrauch.

Medizinische Geräte
In medizinischen Geräten wird das CH101WX05C-CT in Geräten wie Patientenüberwachungssystemen, Diagnoseinstrumenten und tragbaren Gesundheitsgeräten eingesetzt. Die hohe Auflösung und die IPS-Technologie bieten eine genaue und konsistente Farbwiedergabe, die für die klare Anzeige von Vitalzeichen und medizinischen Bildern entscheidend ist. Das kapazitive Touchpanel ermöglicht es medizinischem Fachpersonal, einfach mit dem Gerät zu interagieren, wodurch die Workflow-Effizienz verbessert wird. Die robuste Konstruktion und die zuverlässige Leistung des Moduls unter einem weiten Temperaturbereich machen es für klinische Umgebungen geeignet. Seine HDMI-Schnittstelle unterstützt eine nahtlose Konnektivität mit verschiedenen medizinischen Computerplattformen und gewährleistet eine reibungslose Datenvisualisierung und -steuerung.

FAQ:

F1: Was ist die Modellnummer des kapazitiven Touchscreens des TFT-LCD von Chenghao Optoelectronic?

A1: Die Modellnummer ist CH101WX05C-CT.

F2: Hat dieser Touchscreen Zertifizierungen?

A2: Ja, das Produkt ist mit CE, RoHS und FCC zertifiziert.

F3: Gibt es eine Mindestbestellmenge (MOQ) für dieses Produkt?

A3: Nein, es gibt keine Mindestbestellmenge für den Touchscreen CH101WX05C-CT.

F4: Wie wird das Produkt verpackt, um die Sicherheit während der Lieferung zu gewährleisten?

A4: Alle Produkte werden sicher verpackt. Für kleine Größen verwenden wir Tablett-plus-Karton-Verpackung; für größere Größen wird Schaumstoffschlitz-plus-Karton verwendet. Wir können auch Verpackungen nach Kundenanforderungen entwerfen.

F5: Wie ist die typische Lieferzeit für diesen Touchscreen?

A5: Die Lieferzeit beträgt in der Regel 3 bis 7 Tage.

F6: Welche Zahlungsbedingungen werden für den Kauf dieses Produkts akzeptiert?

A6: Die Zahlung kann per TT (Telegrafische Überweisung) oder anderen vereinbarten Methoden erfolgen.

F7: Wie hoch ist die Lieferkapazität von Chenghao Optoelectronic für diesen Touchscreen?

A7: Die Lieferfähigkeit beträgt bis zu 20.000.000 Stück pro Monat.
