1920x480 Langstreifen-Lcd-Display 8 Zoll MIPI-Schnittstelle IPS TFT-Bildschirm

Produktbeschreibung:

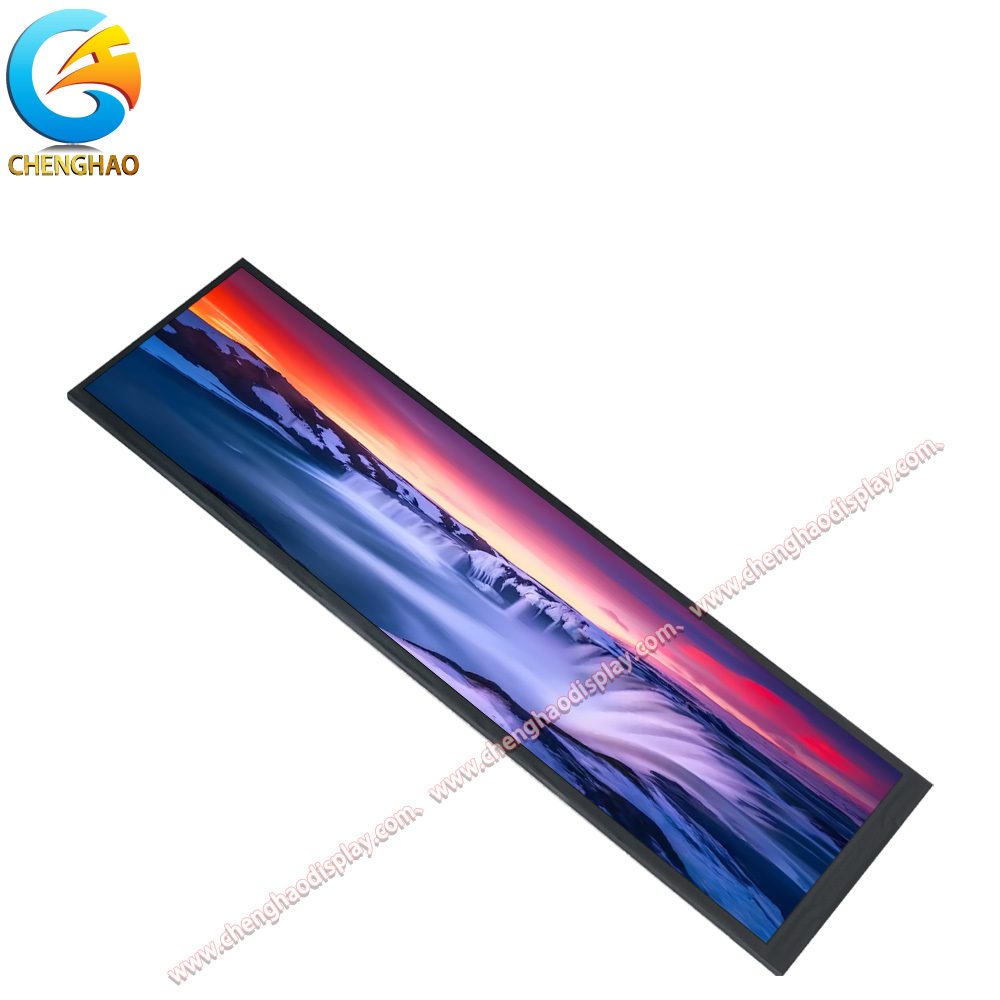

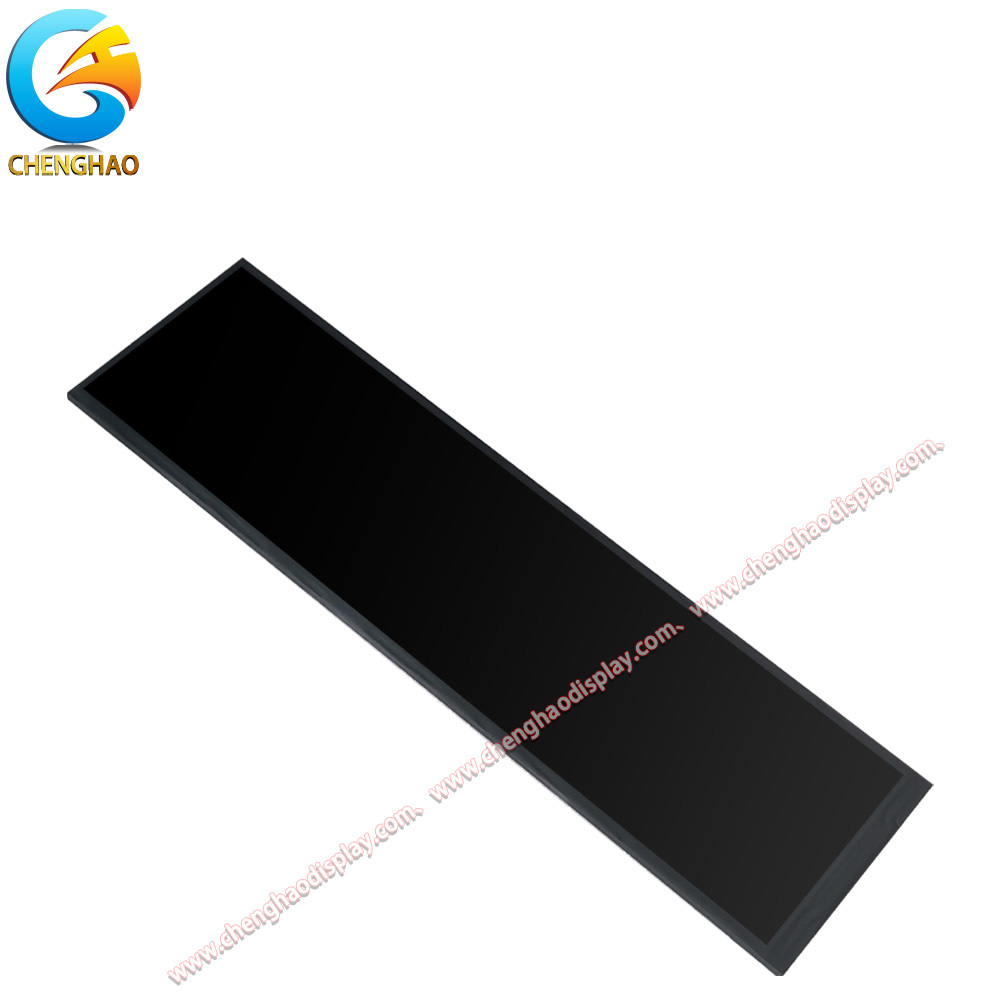

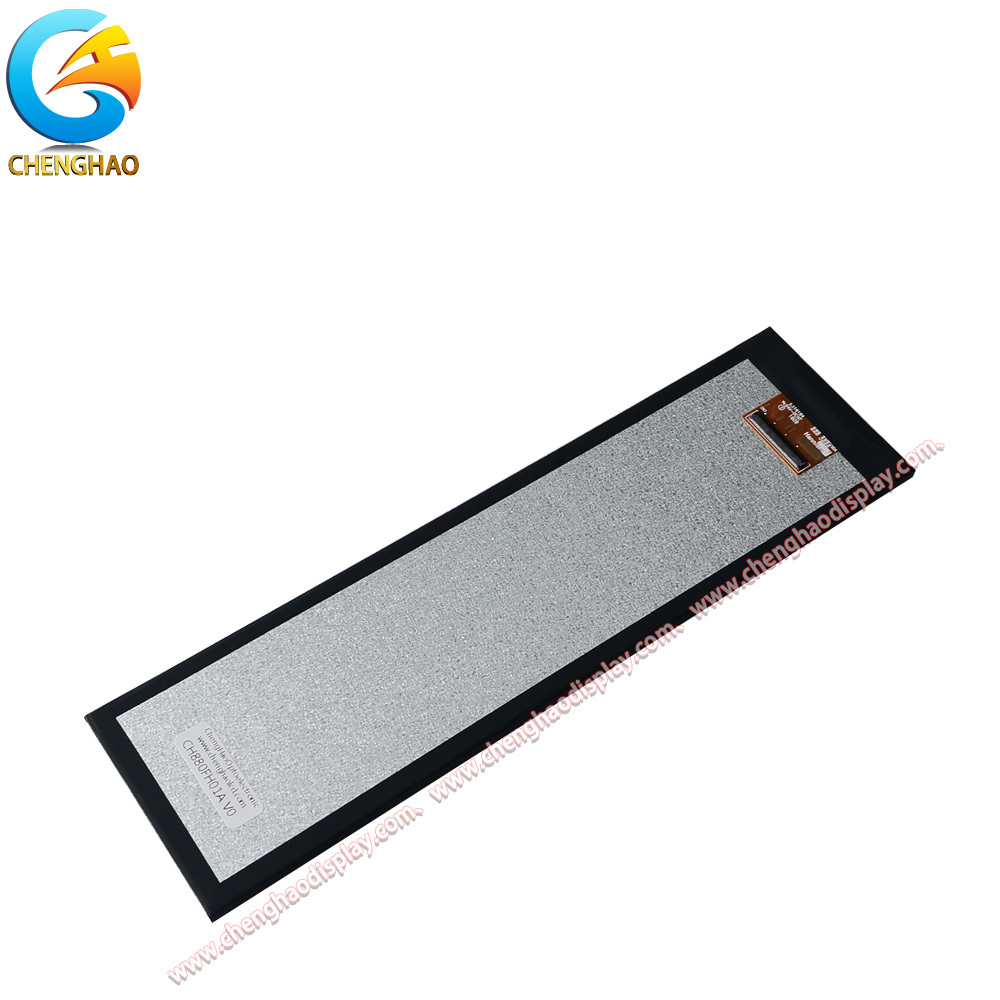

Der CH880FH01A, ein spezielles 8-Zoll-Long-Strip-TFT-LCD-Modul von Chenghao Optoelectronic, wurde entwickelt, um die Display-Anforderungen von Geräten zu erfüllen, bei denen der Platz begrenzt ist, aber die visuelle Klarheit und Zuverlässigkeit unverzichtbar sind. Dieses Modul zeichnet sich auf dem Markt durch seine Fähigkeit aus, in engen Einbauräumen zu passen und gleichzeitig hochleistungsfähige Display-Funktionen zu liefern, was es zu einer ersten Wahl für Kunden in verschiedenen Branchen macht, die sowohl Praktikabilität als auch Qualität suchen.​

Mit einer Gesamtgröße von 231,3 x 64,3 mm verfügt das Modul über eine sichtbare Fläche von 219,48 x 55,32 mm und eine aktive Fläche von 218,88 x 54,72 mm – Abmessungen, die es ermöglichen, sich nahtlos in Geräte wie schmale Industriecontroller und kompakte Smart-Home-Hubs zu integrieren, ohne Displayfläche zu opfern. Strukturell handelt es sich um eine komplette Farb-Active-Matrix-TFT-LCD-Baugruppe, die ein hochwertiges TFT-LCD-Panel, präzise Treiber-ICs, eine gleichmäßige Hintergrundbeleuchtung und ein flexibles FPC kombiniert.  In Bezug auf die Display-Fähigkeiten zeichnet sich das 8-Zoll-Long-Strip-TFT-LCD-Modul durch die Bereitstellung klarer und lebendiger Bilder aus. Es verwendet einen IPS/transmissive/normally black Anzeigemodus, der nicht nur weite Betrachtungswinkel von 80/80/80/80 Grad bietet, sondern auch sicherstellt, dass Farben naturgetreu bleiben und die Helligkeit aus jeder Betrachtungsposition konstant bleibt – entscheidend für Szenarien, in denen mehrere Benutzer möglicherweise gleichzeitig auf das Display zugreifen müssen.

Mit einer Auflösung von 480 x 1920 Pixeln und Unterstützung für 16 Millionen Farben kann es detaillierten Text, komplexe Grafiken und dynamische Inhalte mit außergewöhnlicher Klarheit rendern, während seine Helligkeit von 500 cd/m² die Lesbarkeit sowohl in gut beleuchteten als auch in mäßig gedämpften Umgebungen garantiert.​ Das Modul zeichnet sich auch durch eine hohe Umweltverträglichkeit aus und arbeitet zuverlässig in einem Temperaturbereich von -20 ~ +70 ℃ und verträgt Lagertemperaturen von -30 ~ +80 ℃. Dies macht es für den Einsatz in Umgebungen mit schwankenden Temperaturen geeignet, von kalten Industriehallen bis hin zu warmen Innenräumen. Darüber hinaus bietet der CH880FH01A mit einem Fabrik-Großhandelsmodell (MOQ von 100 Stück), Unterstützung für Muster und Anpassungsoptionen Flexibilität, um die vielfältigen Bedürfnisse der Kunden zu erfüllen, egal ob sie sich in der Forschungs- und Entwicklungsphase befinden oder eine Großserienproduktion benötigen.

Merkmale:

(1) Für engen Raum optimiertes Abmessungsverhältnis: Mit einer Modulgröße von 231,3 x 64,3 mm und einer aktiven Fläche von 218,88 x 54,72 mm gewährleistet sein längliches Seitenverhältnis maximale Displayabdeckung in schlanken Gerätepanels (z. B. schmale Industriecontroller) und vermeidet das Problem des „verschwendeten Randbereichs“ herkömmlicher quadratischer Module.​

(2) Benutzerfreundliches visuelles Design: Der IPS/transmissive/normally black Modus, kombiniert mit 80/80/80/80 Betrachtungswinkeln und 16 Millionen Farbgenauigkeit, eliminiert visuelle Unterschiede zwischen Front- und Seitenansichten – ideal für Szenarien, in denen mehrere Benutzer (wie Werkstattmitarbeiter oder Bewohner) das Display gleichzeitig überprüfen.​

(3) Dual-Temperaturbereich-Schutz: Neben der Unterstützung des Betriebs von -20~+70℃ verträgt es Lagerbedingungen von -30~+80℃ und verhindert so eine Leistungsminderung durch extreme Temperaturänderungen während des Transports oder der Lagerung.​

(4) Flexible Unterstützung von F&E bis zur Produktion: Neben einem Großhandels-MOQ von 100 Stück bietet es Musterbereitstellung für F&E-Tests und Anpassungsoptionen (z. B. FPC-Anpassungen), wodurch die Lücke zwischen Kleinserien-Testanforderungen und Großserienproduktionsanforderungen geschlossen wird.

Technische Parameter:

Betrachtungsrichtung	80/80/80/80
Schnittstelle	MIPI
Aktive Fläche	218,88 x 54,72 mm
Farbe	16M
Auflösung	480 x 1920 Pixel
Bildschirmhelligkeit	500 cd/m2
Sichtbereich	219,48 x 55,32 mm
Betriebstemperatur	-20 ~ +70℃
Abmessungen	231,3 x 64,3 x 4,8 mm
Kontrast	800:1

Anpassung:

Als professioneller Hersteller von TFT-LCD-Ersatzteilen konzentriert sich Chenghao Optoelectronic auf die Bereitstellung gezielter Anpassungsdienste für das CH880FH01A 8-Zoll-Long-Strip-TFT-LCD-Modul (ein Ersatzteil, kein fertiges Produkt). Alle Anpassungsinhalte drehen sich um die Optimierung der Anpassungsfähigkeit des Moduls an die Montage von nachgelagerten Geräten und umfassen funktionale Parameter, strukturelle Details und berührungsbezogene Upgrades, während sichergestellt wird, dass das angepasste Modul die für die Ersatzteilintegration erforderliche Stabilität und Kompatibilität beibehält.​
1. Anpassung der funktionalen Parameter des TFT-LCD​
Um den Betriebsanforderungen verschiedener nachgelagerter Geräte gerecht zu werden, werden Anpassungen der funktionalen Parameter für die TFT-LCD-Kernkomponente angeboten. In Bezug auf die Helligkeitsanpassung kann die Standardleuchtdichte von 500 cd/m² im Bereich von 200~800 cd/m² angepasst werden – geringere Helligkeit (200~300 cd/m²) für energiesparende Smart-Home-Steuerungsersatzteile und höhere Helligkeit (600~800 cd/m²) für Outdoor-IoT-Geräteersatzteile, die eine Blendschutzleistung benötigen. Für die Anpassung des Schnittstellentyps kann die Standardschnittstelle MIPI auf SPI- oder Parallelschnittstellen geändert werden, um sich an die Kompatibilitätsanforderungen des Steuerungssystems älterer Industrieanlagen oder spezieller Instrumente anzupassen, wodurch Kunden keine anderen Ersatzteile im Gerät austauschen müssen.​
2. Anpassung der FPC-Form und -Struktur​
Als Schlüsselkomponente des TFT-LCD-Moduls (Ersatzteil) sind die Form und Struktur des FPC vollständig anpassbar, um in den internen Bauraum nachgelagerter Geräte zu passen. Die Formanpassung umfasst das Zuschneiden des FPC in L-Form, U-Form oder unregelmäßige Formen, wodurch Konflikte mit anderen Ersatzteilen (wie Kondensatoren und Widerständen) im Gerät während der Installation vermieden werden. Die Strukturanpassung umfasst die Anpassung der Dicke des FPC (von 0,2 mm bis 0,5 mm) und der Anzahl/Position der Pins – z. B. Erhöhung von 2~4 Signal-Pins für Geräte, die zusätzliche Datenübertragung benötigen, oder Verkürzung der FPC-Länge um 10~30 mm, um in kompakte Geräteinnenräume zu passen. Alle angepassten FPCs behalten die gleiche Signalübertragungsleistung wie die Standardversion, um eine stabile Integration mit anderen Ersatzteilen zu gewährleisten.​
3. Anpassung des Blendschutzes und der Entspiegelung des Bildschirms​
Um die Benutzerfreundlichkeit des Moduls in verschiedenen Lichtverhältnissen zu verbessern (als Ersatzteil für die Gerätebaugruppe), wird eine Blendschutzbeschichtung (AG) für die Bildschirmoberfläche angeboten. Auf das LCD-Panel wird eine matte AG-Beschichtung aufgetragen, die die Lichtreflexion im Vergleich zum Standardbildschirm um 60 % bis 80 % reduziert, wodurch es für Geräteersatzteile geeignet ist, die in hellen Szenarien verwendet werden (z. B. Industrieanlagen oder Outdoor-IoT-Terminals). Für Kunden mit höheren Anforderungen an die Entspiegelung kann eine optionale doppellagige Blendschutz- + Entspiegelungsbeschichtung (AR) hinzugefügt werden, wodurch die Blendung bei direkter Sonneneinstrahlung weiter minimiert wird, klare Anzeigeeffekte gewährleistet werden, ohne die Dicke des Moduls oder die Montage mit anderen Ersatzteilen zu beeinträchtigen.​
4. Anpassung der Touch-Funktionsinstallation​
Für nachgelagerte Geräte, die eine Touch-Bedienung erfordern, kann der CH880FH01A (als TFT-LCD-Ersatzteil) mit der Installation einer Touch-Funktion aufgerüstet werden – Integration eines kapazitiven Touchpanels (CTP) auf der TFT-LCD-Oberfläche. Die Touch-Funktion unterstützt 5-Punkt-Simultan-Touch mit einer Reaktionszeit von ≤10 ms und erfüllt die Betriebsanforderungen von Smart-Home-Bedienfeldern, medizinischen Geräten oder industriellen Steuergeräten. Während der Installation wird das Touch-Modul als separate Ersatzteilkomponente angebracht, wodurch sichergestellt wird, dass die ursprüngliche TFT-LCD-Struktur nicht beschädigt wird und einfach mit dem Modul in das nachgelagerte Gerät montiert werden kann.​
5. Anpassung des Touchpanel-Designs​
Für Kunden, die personalisierte Touch-Bedienungserfahrungen benötigen, wird eine Anpassung des Touchpanel-Designs angeboten (passend zur auf dem TFT-LCD-Ersatzteil installierten Touch-Funktion). Dies beinhaltet die Größenanpassung – Anpassen der aktiven Fläche des Touchpanels an die aktive Anzeigefläche von 218,88 x 54,72 mm des CH880FH01A oder leichtes Reduzieren, um zum Blenden-Design des Geräts zu passen. Die Oberflächenbehandlungsanpassung umfasst eine Anti-Fingerabdruck-Beschichtung (AF) (zur Reduzierung von Verschmutzungen auf häufig berührten Panels) oder eine kratzfeste Hartbeschichtung (mit einer Härte von 3H~6H, geeignet für Industrieanlagen-Ersatzteile, die zu Abnutzung neigen). Darüber hinaus kann das Kantendesign des Touchpanels an abgerundete Kanten (Radius 1~3 mm) angepasst werden, um zur Gesamtästhetik der Gerätebaugruppe zu passen, wodurch sichergestellt wird, dass sich das Touchpanel (als Ersatzteilkomponente) nahtlos in das TFT-LCD-Modul und das nachgelagerte Gerät integriert.

FAQ:

F: Was ist der Markenname dieses TFT-LCD-Displays?

A: Der Markenname ist Chenghao Optoelectronic.

F: Was ist die Modellnummer dieses TFT-LCD-Displays?

A: Die Modellnummer ist CH800FH01A.

F: Wo wird dieses TFT-LCD-Display hergestellt?

A: Dieses Produkt wird in China hergestellt, genauer gesagt in Shenzhen.

F: Welche Zertifizierungen hat dieses TFT-LCD-Display?

A: Dieses TFT-LCD-Display ist mit CE, ISO9001, RoHS und SGS zertifiziert.

F: Was sind die akzeptierten Zahlungsbedingungen für den Kauf dieses TFT-LCD-Displays?

A: Die akzeptierten Zahlungsbedingungen sind T/T, AliPay und PayPal.
