Hohe Helligkeit LCD-Modul Anzeige 1280x800 1000cd/m2 Leuchtkraft geeignet für große Temperaturen

Beschreibung des Produkts:

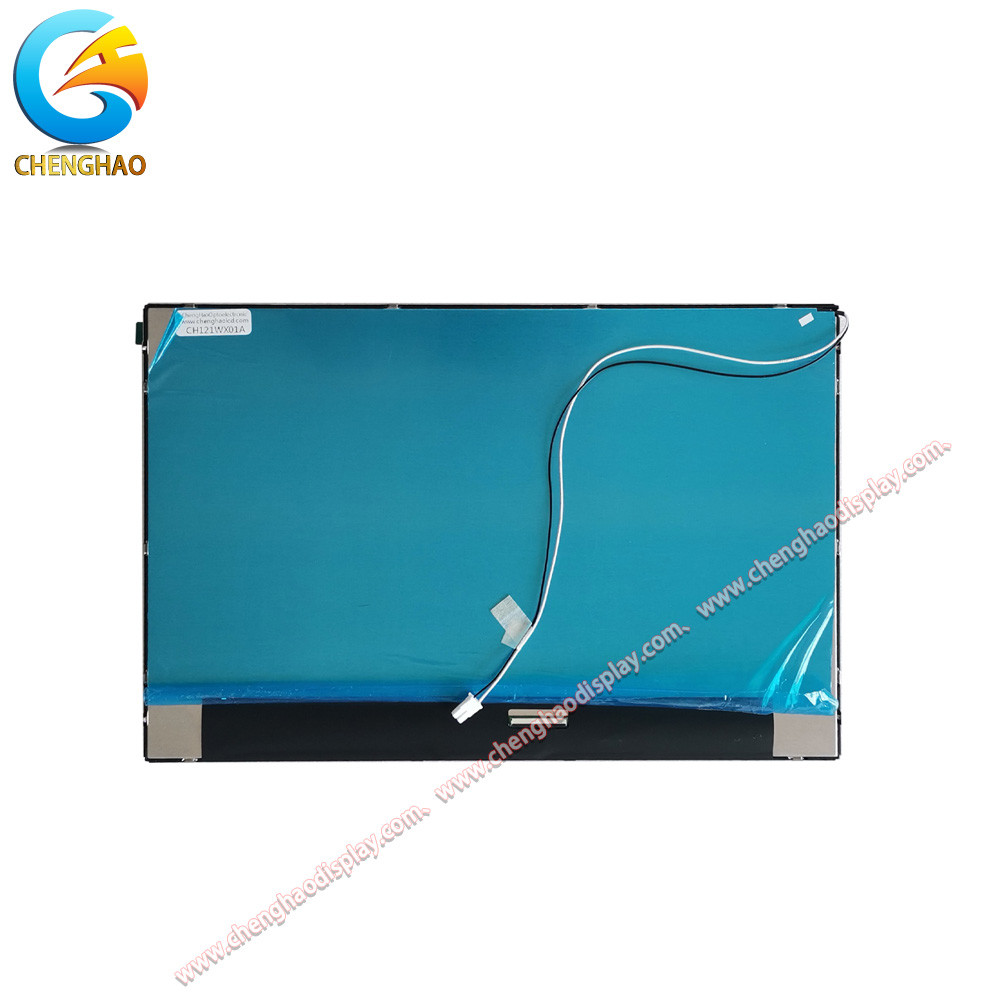

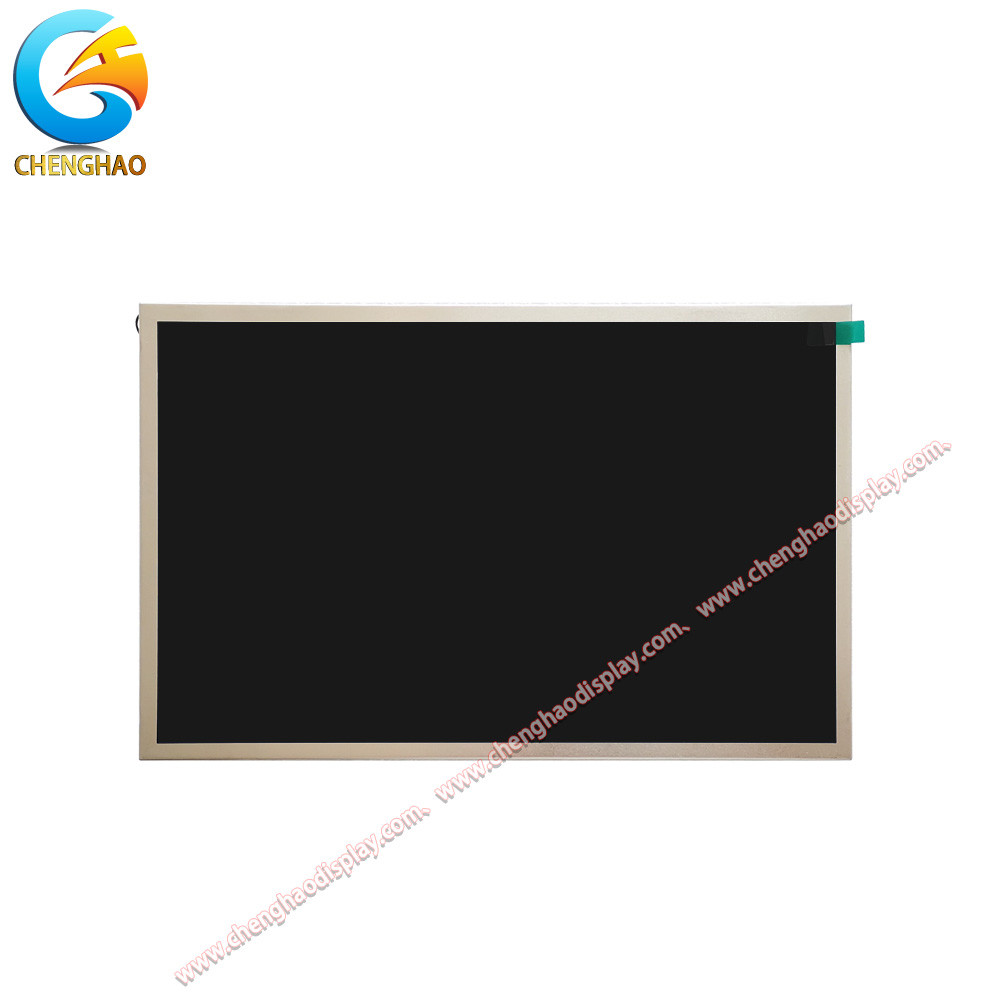

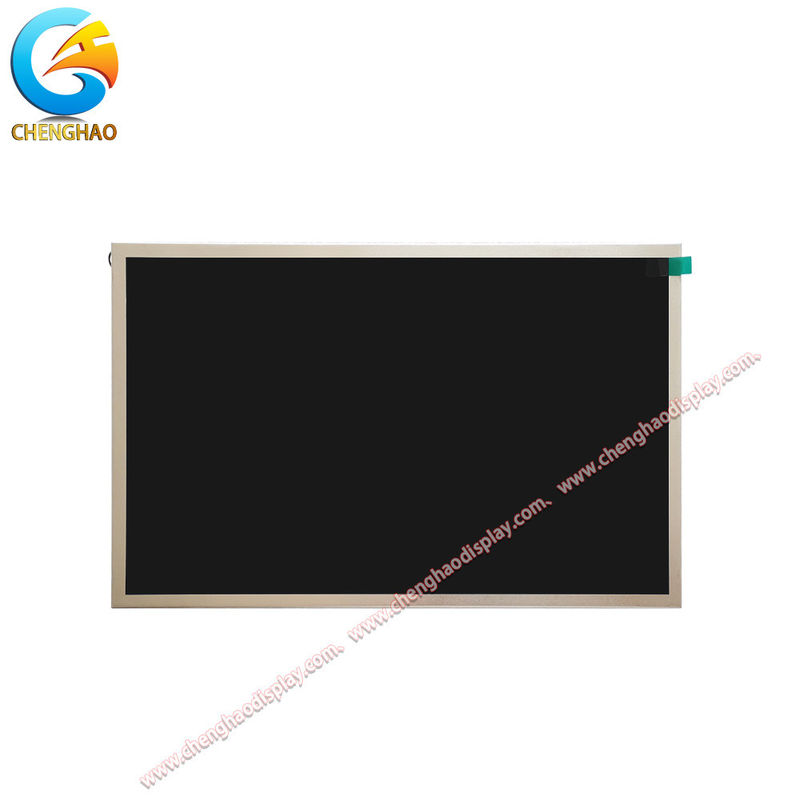

CH121WX01A ist ein 12,1 Zoll starkes IPS-LCD-Display-Modul, das von Chenghao Optoelectronics entwickelt wurde.mit einer Auflösung von 1280×800 Pixel und einer Helligkeit von bis zu 1000 cd/m2Als integriertes Industrie- und Handelsunternehmen mit ISO-Zertifizierung Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

Das Modul nutzt die IPS-Hardscreen-Technologie, einen übertragbaren, normalerweise schwarzen Anzeigemodus und eine LVDS-Hochgeschwindigkeitsschnittstelle, um eine genaue und stabile Bildfarbgebung zu gewährleisten (16.7M Farben) und eine effiziente und zuverlässige DatenübertragungDie hohe Temperatur (von -20°C bis +70°C) und die kompakte Konstruktion (Stärke nur 7,5 mm) eignen sich für raue Umgebungen und geringe Räumlichkeiten.Das Modul verfügt über ein eingebautes amorphes Silizium-TFT-Panel, Treiber-IC und ein maßgeschneidertes Hintergrundbeleuchtungssystem unter Berücksichtigung des geringen Stromverbrauchs und der langen Lebensdauer.

.

Hauptvorteile: Sichtbarkeit im Außenbereich: 1000 cd/m2 ultra-hohe Helligkeit, keine Angst vor direktem Sonnenlicht, geeignet für Szenarien wie intelligente Verkehrsmittel und Außenterminals; Flexible Erweiterung: Unterstützung der Anpassung von FPC-Kabeln, Anpassung von Schnittstellenprotokollen und Integration von Touch-Panels, schnelle Übereinstimmung mit der Hardwarearchitektur des Kunden; Schnelle Lieferung: Annahme von Musteranträgen (MOQ 100 Stück) zur Verkürzung des Produktentwicklungszyklus

CH121WX01A wird weit verbreitet in industriellen HMI, medizinischen Monitoren, Fahrzeugzentralsteuerungen, IoT-Gateways und intelligenten Sicherheitsgeräten eingesetzt.Verbesserung der Nutzererfahrung durch hochauflösende und störungsfreie FunktionenChenghao Optoelectronics bietet eine vollständige Dienstleistungskette von der Designunterstützung bis zur Serienproduktion.Sicherstellung, dass jedes Modul den internationalen Qualitätsstandards entspricht und Kunden hilft, den High-End-Display-Markt zu erobern.

Eigenschaften:

(1) Anzeige des vollen Blickwinkels von 85°
Auf der Grundlage der IPS-Technologie (In-Plane Switching) sind die Flüssigkristallmoleküle horizontal angeordnet, und bei Anbringung einer Spannung kann eine größere Betrachtungsbreite erreicht werden.Alle vier Richtungen (oben/unten/links/rechts) unterstützen 85° BlickwinkelAuch wenn mehrere Personen aus mehreren Blickwinkeln zuschauen (z. B. gemeinsamer Betrieb von industriellen Steuerungskonsolen oder geneigter Blickwinkel von Fahrzeugzentralsteuerung),die Farbgesättigung und der Kontrast des Bildes bleiben gleich, wodurch das Problem der Graustufen-Inversion herkömmlicher TN-Panels vermieden wird, und für Szenarien geeignet ist, bei denen der Informationsaustausch in mehreren Winkeln erforderlich ist.

(2) Anpassungsfähigkeit an extreme Umgebungen
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)Es kann weiterhin in extrem kalten Umgebungen (z. B. in Logistikterminals für die Kaltkette) oder in Hochtemperaturwerkstätten (z. B. in metallurgischen Geräten mit HMI) stabil arbeiten.Vermeidung von Bildschirmverzögerungen oder Hintergrundbeleuchtungsschwäche durch Temperaturschwankungen.

(3) TFT-Antrieb aus amorphem Silizium
Die Technologie des amorphen Silizium (a-Si) Dünnschichttransistors wird verwendet,mit niedrigeren Herstellungskosten und Vorteilen für die große Produktionsfläche im Vergleich zu niedertemperaturem polykristallinem Silizium (LTPS). Jedes Pixel wird von einem unabhängigen TFT gesteuert, mit einer Reaktionszeit von nur 15 ms. Mit der LVDS-Schnittstelle wird eine 60Hz-Erneuerungsrate bei einer Auflösung von 1280 × 800 erreicht,und dynamische Bilder sind frei von Geister, die für Hochgeschwindigkeitsdaten-Szenarien wie medizinische Bilddarstellung oder industrielle Echtzeitüberwachung geeignet ist.

(4) Normal schwarz übertragbar
Wenn der Strom ausgeschaltet ist, verhindert die Standardanordnung der Flüssigkristallmoleküle, dass das Hintergrundlicht eindringt, und der Bildschirm ist reines Schwarz (normalerweise Schwarz).Das Kontrastverhältnis beträgt 800.:1Die transmisive Hintergrundbeleuchtung verwendet eine hoch einheitliche Lichtleitplatte mit einer Helligkeitsschwankung von weniger als 10%.Sicherstellung einer lokalen Überbelichtung oder Farbweichung unter starkem Außenlicht, und unter Berücksichtigung des geringen Stromverbrauchs (typischer Stromverbrauch von 2,5 W) und der hohen Anforderungen an die Bildqualität.

(5) Höchstpräzise Größenanpassung
Die Gesamtgröße des Moduls beträgt 277,7 × 180,6 × 7,5 mm, die effektive Anzeigebereich ist 261,12 × 163,2 mm, und das Bildschirm-Körper-Verhältnis beträgt 94,3%.Durch eine präzise Konstruktion (z. B. ultradünne Lünette und eingebettete Montagelöcher), kann es nahtlos in räumlich begrenzte Geräte (z. B. tragbare Prüfgeräte oder Drohnen-Bodenstationen) integriert werden.CAD-Zeichnungen werden ebenfalls zur Verfügung gestellt, um den Anpassungszyklus der mechanischen Struktur des Kunden zu verkürzen.

Technische Parameter:

Anwendungen:

Mit seiner hohen Helligkeit, seiner großen Temperaturanpassungsfähigkeit und seiner industriellen Stabilität kann der CH121WX01A den Anzeigebedarf professioneller Geräte in mehreren Bereichen erfüllen,insbesondere für die folgenden neuen und hochwertigen Szenarien::

(1) Überwachungssystem für erneuerbare Energien
Das Modul bietet eine sehr hohe Helligkeit von 1000 cd/m2 und einen vollen Blickwinkel von IPS und eignet sich für Außenüberwachungsterminals von Photovoltaikanlagen oder Windparks.Es kann immer noch Echtzeitdaten wie Stromerzeugungseffizienz und Netzlast unter direktem Sonnenlicht deutlich anzeigen.Mit der Fähigkeit der LVDS-Schnittstelle gegen elektromagnetische Störungen wird die Signalstabilität in komplexen elektromagnetischen Umgebungen gewährleistet.

(2) Intelligentes IoT-Terminal für die Landwirtschaft
Die breite Temperaturkonstruktion (-20 °C bis +70 °C) ermöglicht es dem Modul, stabil in feuchten oder mit Temperaturunterschieden verbundenen Umgebungen wie Gewächshäusern und Außenwetterstationen zu arbeiten.Es kann durch maßgeschneiderte FPC-Kabel flexibel in Berührungspanele landwirtschaftlicher Maschinen integriert werden, um Echtzeit-Feedback über die Bodenfeuchtigkeit zu erhalten, Daten zum Anbau und Stand der Ausrüstung.

(3) Bodenkontrollgeräte für die Luftfahrt
Die 7,5 mm dünne Karosserie und das hohe Bildschirm-Körper-Verhältnis eignen sich für den kompakten Raum von Flugbetreuungsterminals oder Bodenbefehlsschreibtischen.Der TFT-Treiber aus amorphem Silizium sorgt bei geringem Stromverbrauch für eine kontinuierliche Aktualisierung der Flugparameter, die die doppelten Anforderungen an Leichtgewicht und Zuverlässigkeit von Avionikgeräten für Anzeigemodule erfüllen.

(4) Tiefseerexplorationsgeräte
Das Modul erreicht eine Lagertoleranz von -30 °C durch ein spezielles Verpackungsprozess und kann für die in der Kabine befindliche Anzeigeeinheit von Tiefseeforschungsgeräten verwendet werden. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) Intelligente interaktive Einzelhandelsterminals
Der übertragbare, normalerweise schwarze Modus bietet einen hohen Kontrast bei hohem Umgebungslicht in Einkaufszentren, unterstützt Multi-Touch-Anpassung (optional projizierte kapazitive oder Infrarotlösungen),und für Selbstbedienungsautomaten geeignet, virtuelle Einbauspiegel und andere Geräte zur Verbesserung der Benutzerinteraktion und der Betriebseffizienz der Geräte bei allen Wetterbedingungen.

(6) Spezielles Fahrzeugsteuerungssystem
Für Spezialfahrzeuge wie Bergbaufahrzeuge und BrandschutzfahrzeugeDas Modul verfügt über eine antiseismische Konstruktion (Vibrationsprüfung 5G bestanden) und eine staub- und ölfeste Oberflächenbehandlung, um eine genaue Berührungsreaktion unter holprigen Straßenbedingungen zu gewährleisten., Echtzeitanzeige der Fahrzeugbetriebsbedingungen und Navigationsinformationen und Verringerung der Betriebslast des Fahrers.

Chenghao Optoelectronics bietet tiefgreifende Anpassungsdienste für die oben genannten Szenarien, von der optischen Anpassung über die Schnittstellendefinition bis hin zur Strukturverstärkung,die Leistungsvorteile von CH121WX01A im unterteilten Bereich sicherzustellen und Kunden bei der Entwicklung differenzierter Endgeräte zu unterstützen;.

Unterstützung und Dienstleistungen:

CH121WX01A ist ein hochwertiges LCD-Display-Modul, das von Chenghao Optoelectronic entwickelt und hergestellt wird und Kunden umfassenden Support und Dienstleistungen bietet.Produktion und Verkauf, Chenghao Optoelectronic ist bestrebt, seinen Kunden professionelle Display-Lösungen zu bieten.Wir bieten eine Vielzahl von Unterstützung und Dienstleistungen, um die beste Leistung in verschiedenen Anwendungsszenarien zu gewährleisten.

Zunächst unterstützt CH121WX01A Probenprüfdienste, und Kunden können durch Probenprüfungen überprüfen, ob die Produktleistung den Anforderungen des Projekts entspricht.Wir bieten flexible Anpassungsdienste, und Kunden können das Modul entsprechend den spezifischen Projektanforderungen anpassen, z. B. die Form und Struktur des FPC ändern, die Hintergrundbeleuchtung anpassen, die LCD-Schnittstelle definieren,und gestaltet ein benutzerdefiniertes Touch-PanelDiese hohe Flexibilität der Anpassungsmöglichkeiten sorgt dafür, daß sich das Produkt perfekt an die Anwendungsumgebung des Kunden anpassen kann.

In Bezug auf den technischen Support ist unser professionelles Team in der Lage, den Kunden eine umfassende Palette an technischen Beratung und Kundendienstleistungen zu bieten.Egal, mit welchen Problemen sich Kunden während der Nutzung konfrontiert sehen., kann unser Team rechtzeitig antworten und Lösungen bieten.CH121WX01A folgt strikt den Normen des Qualitätsmanagementsystems ISO9001 und des Umweltmanagementsystems ISO14001 zur Gewährleistung hoher Qualität und Zuverlässigkeit der Produkte in allen Aspekten der Konstruktion, Produktion und After-Sales.

CH121WX01A hat eine breite Palette von Anwendungen, darunter industrielle Steuerung, Smart Home, medizinische Ausrüstung, künstliche Intelligenz, IoT-Geräte und Automobilanwendungen.Ob ein standardisiertes Produkt oder eine maßgeschneiderte Lösung, Chenghao Optoelectronic ist bestrebt, Kunden effiziente und zuverlässige Unterstützung und Dienstleistungen zu bieten, um Kunden zu helfen, ihre Projektziele zu erreichen.

Häufige Fragen:

F: Welche Modellnummer hat das TFT-LCD-Display?

A: Die Modellnummer des TFT-LCD-Displays lautet CH121WX01A.

F: Welche Zertifizierungen hat das TFT-LCD-Display?

A: Das TFT-LCD-Display-Produkt ist CE, RoHS-zertifiziert

F: Wie hoch ist die Mindestbestellmenge für das TFT-LCD-Display?

A: Die Mindestbestellmenge für das TFT-LCD-Display-Produkt beträgt 100 Stück.

F: Wie sind die Verpackungsdaten für das TFT-LCD-Display?

A: Alle Produkte sind auf die richtige Art und Weise verpackt, um sie sicher zu halten. Für kleine Produkte verwenden wir Tray + Karton, für größere verwenden wir Foam Slot + Karton.Wir entwerfen auch Verpackungen nach den Anforderungen der Kunden.

F: Wie lange dauert die Lieferzeit für das TFT-LCD-Display?

A: Die Lieferzeit für das TFT-LCD-Display-Produkt beträgt 3 bis 7 Tage.

F: Welche Zahlungsbedingungen gelten für das TFT-LCD-Display?

A: Die akzeptierten Zahlungsbedingungen für das TFT-LCD-Display-Produkt sind T/T, AliPay und PayPal.

F: Wie hoch ist die Versorgungsfähigkeit des TFT-LCD-Display-Produkts?

A: Die Lieferkapazität für das TFT-LCD-Display-Produkt beträgt 50000000 Stück/Monat.
