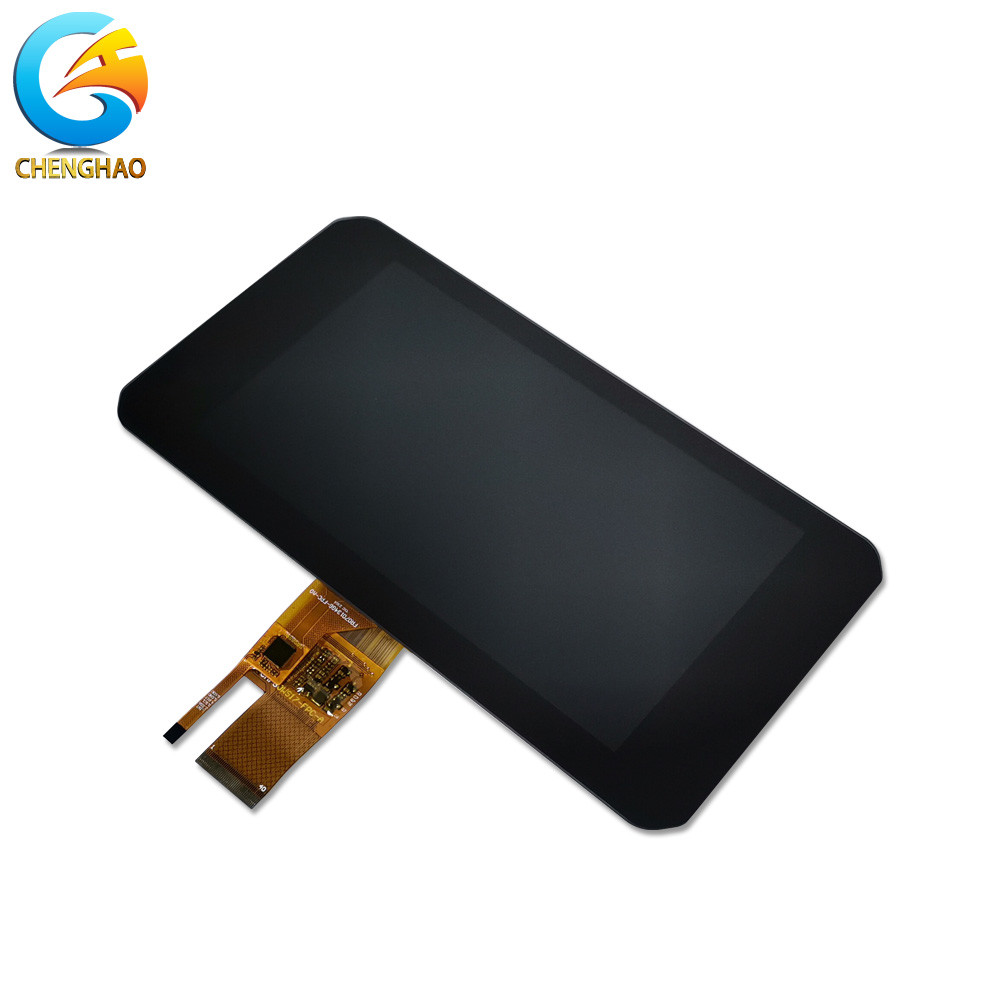

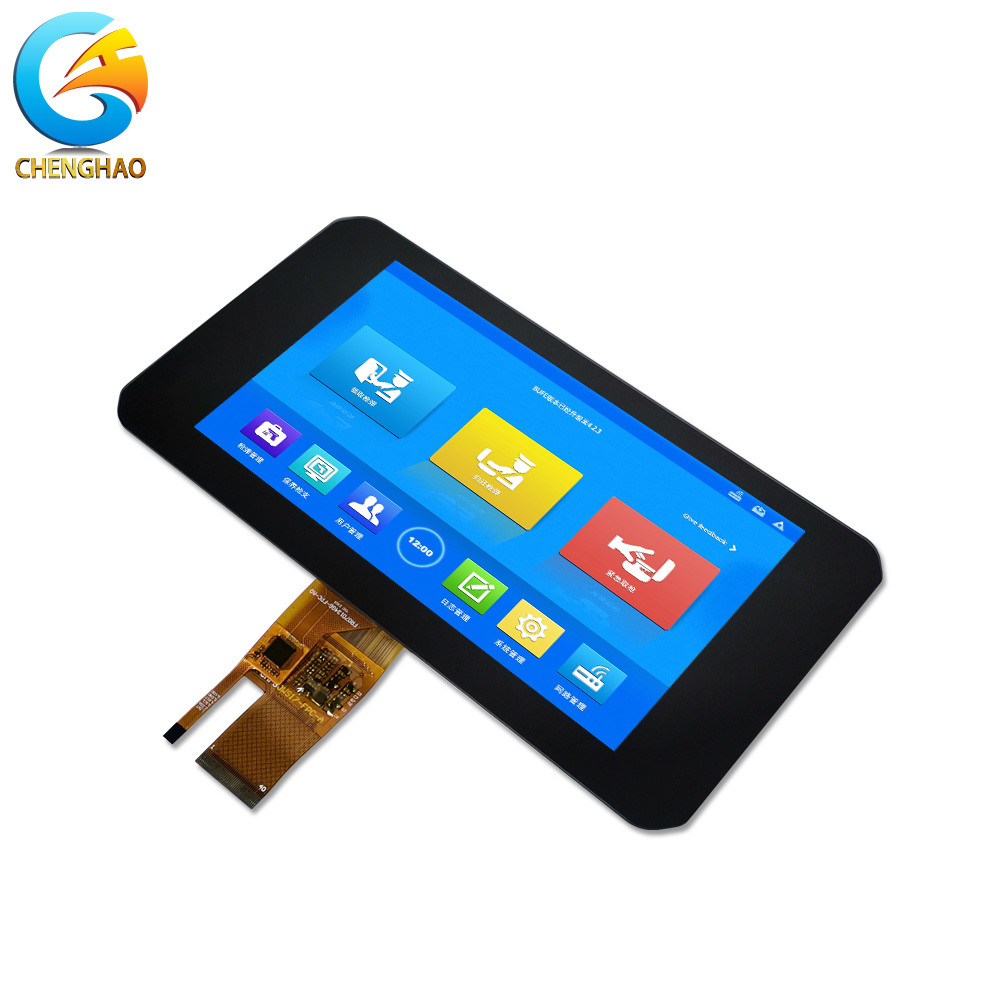

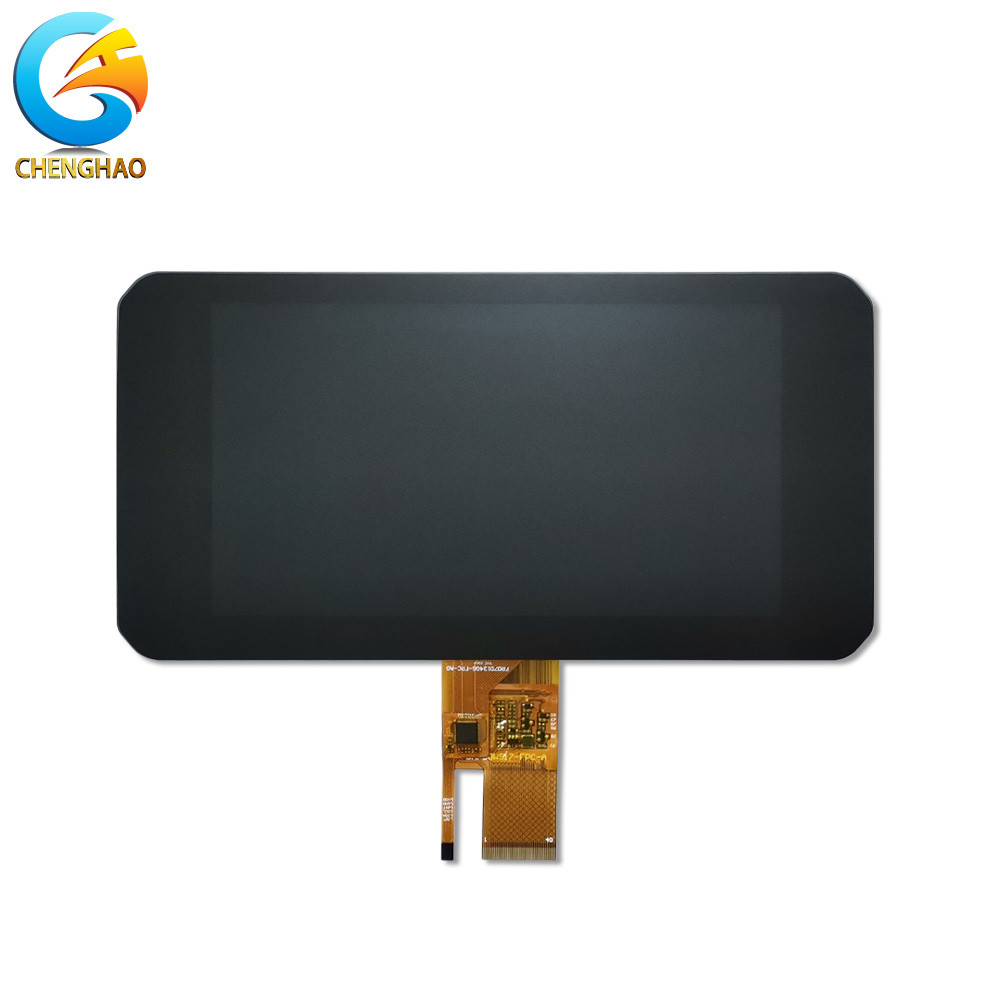

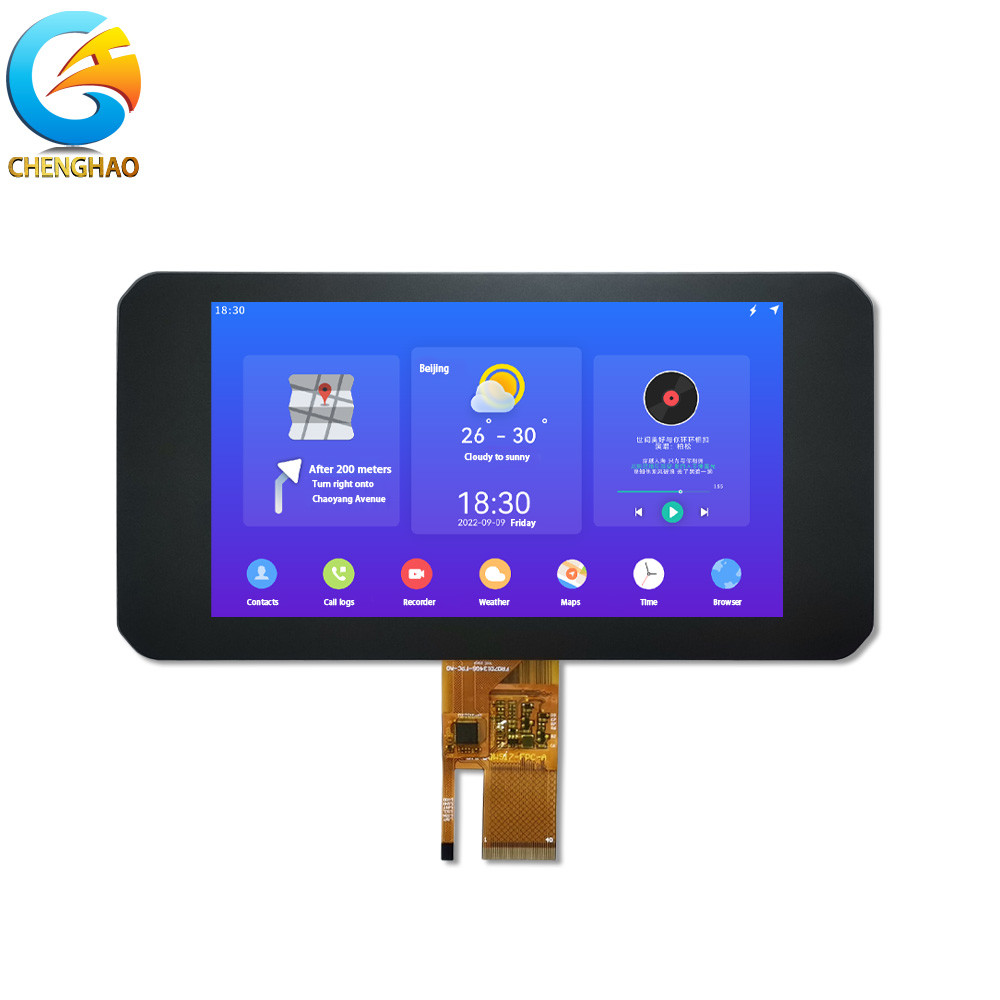

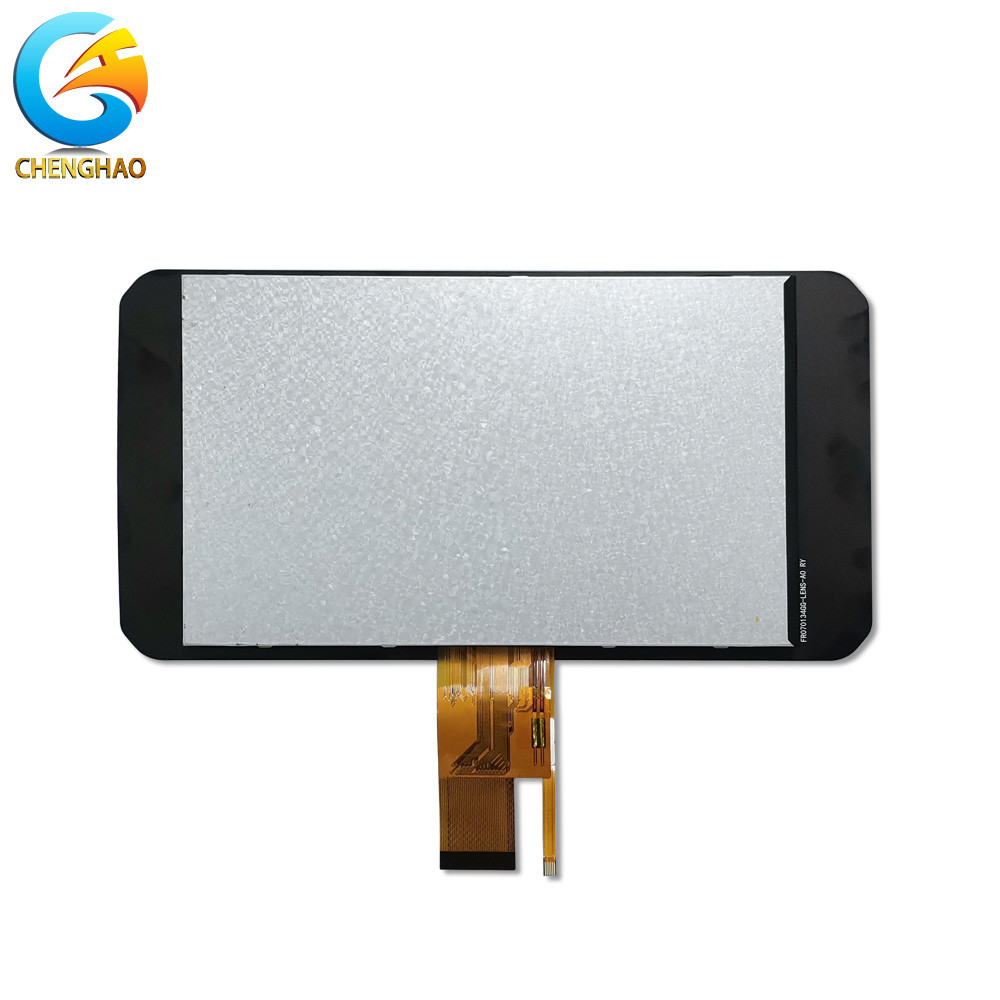

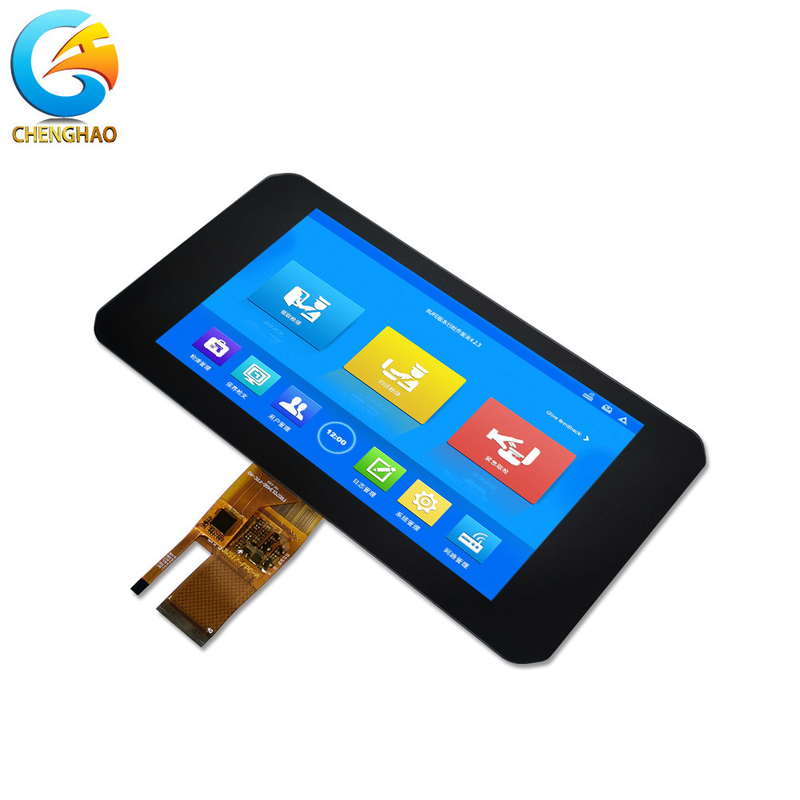

7 inch Custom IPS tft module 1024x600 Resolution with Capacitive Touch Panel

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel

Kontakt

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel

Min Bestellmenge :	100 Stück	Preis :	/
Verpackung Informationen :	Alle Produkte werden auf richtigen Weg, ihn sicher zu halten verpackt. Für kleine Größen von Produk	Lieferzeit :	7-15 Arbeitstage
Zahlungsbedingungen :	T/T	Versorgungsmaterial-Fähigkeit :	300Kpcs/month

Herkunftsort:	Shenzhen, China	Markenname:	Chenghao/Oem
Zertifizierung:	ROHS、ISO9001、CE	Modellnummer:	CH700WS17A-CT
Dokument:	Produktbroschüre PDF

Detailinformationen
Produktbezeichnung:	Anpasste LCD-Touch-Bildschirm	Anzeigemodus:	IPS-/Transmissive/Normallyschwarzes
Entschließung:	1024x3 ((RGB) x600 Punkte	Sichtrichtung:	80/80/80/80
Lichtvermögen:	1200 cd/m2	Farbe:	16.7M
Berührungstyp:	Kapazität	Modul-Schnittstelle:	RGB-Bild
Betriebstemperatur:	-20 ~ +70°C	Lagertemperatur:	-30 ~ +80°C
Hervorheben:	7 Zoll IPS-TFT-Modul , Benutzerdefiniertes IPS-Tft-Modul , 1024x600 IPS tft-Modul

Produkt-Beschreibung

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel 0

CH700WS17A-CT ist ein benutzerdefiniertes LCD-Touchscreen-Modul für Smart-Home-Geräte. Das Anzeigemodul enthält eine TFT -LCD -Panel, eine Touch -Glasabdeckung, einen Treiber -IC, eine Hintergrundbeleuchtungskomponente und eine flexible gedruckte Leiterplatte (FPC). Dieses LCD -Touchscreen -Modul hat eine aktive Anzeigefläche von 7 Zoll diagonaler Messung und kann 16,7 m -Farben und 1024*600 -Auflösungs -Farbbildqualität ausgeben. Dank der Verwendung der IPS -Display -Technologie unterstützt dieses Display kostenlose Anzeigenwinkel, sodass Benutzer den Bildschirm in einem flexibleren Betrachtungswinkel lesen können, ohne sich über verschwommene Bildqualität zu sorgen.
		Um die Nachfrage der Kunden nach einer hohen Lesbarkeit des Geräts im Freien zu erfüllen, verwenden unsere Ingenieure eine Hintergrundbeleuchtungsbaugruppe, mit der 1200 CD/M2 -Luminanz für das Display erzeugt werden können, wodurch das Display sehr gute Sonneneinstrahlungsfunktionen aufweist und Benutzer auch beim Lesen des Bildschirms in einer starken Lichtumgebung immer noch sehr gute visuelle Effekte erzielen können. Darüber hinaus haben wir auch eine kapazitive Touch -Glasabdeckung mit Touch -Sensing -Funktion für dieses Anzeigemodul basierend auf den vom Kunden bereitgestellten Informationen entwickelt, wodurch das Anzeigemodul eine Touchs -Erfassungsfunktion hat und perfekt in das Gerät des Kunden integriert werden kann.

Modul Nr	CH700WS17A-CT	-
Anzeigeart	7 "TFT+CTP	-
Anzeigemodus	IPS/Transmission/Normalerweise schwarz	-
Anzahl der Punkte	10243 (RGB)600	-
Ansichtsrichtung	80/80/80/80	-
Luminanz	1200	CD/M2
Berührtyp	Kapazitiv	-
Berührungsschnittstelle	I2C	-
Modulschnittstelle	RGB	-
Betriebstemperatur	-20 ~ +70	℃
Lagertemperatur	-30 ~ +80	℃
Farbe	16	M

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel 3

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel 4

Anpassungsprozess der LCD -Anzeige

Idee des Kunden

Wir entwerfen

Kunde bestätigt

Wir produzieren

Produktlieferung

Anpassung vollständig

Für Unternehmen, die visuelle Displays verwenden müssen, um die funktionalen Anforderungen ihrer Produkte zu erfüllen, sind individuelle LCD -Bildschirme ein Thema, das sie niemals vermeiden können. Als professioneller LCD -Hersteller kann Chenghao optoelektronisch die meisten kundenspezifischen Bedürfnisse der Kunden an LCDs erfüllen. Die von uns bereitgestellten Anpassungsprojekte umfassen, ohne darauf beschränkt zu sein, das Erscheinungsbild und die Struktur von FPC zu entwerfen, die Hintergrundbeleuchtungshelligkeit anzupassen, den Schnittstellentyp anzupassen, Berührungspaneele zu entwerfen usw. Die folgende Einführung ist eine detaillierte Anpassungsanpassung:

		(1) Design FPC
		Das angemessene und ordentliche Schaltungslayout ist für die volle Nutzung des Innenraums der Ausrüstung förderlicher! Basierend darauf können wir professionelle FPC -Anpassungsdienste gemäß den tatsächlichen Bedürfnissen von Kundenprojekten anbieten. Die Anpassung umfasst, ist aber nicht beschränkt aufEntwerfen der Form und Struktur des FPC, Anpassung der Anzahl der Stifte des FPC, usw.

(2) Helligkeit der Hintergrundbeleuchtung einstellen

Die Helligkeit der Hintergrundbeleuchtung ist ein sehr wichtiger Parameter für LCD -Bildschirme, und seine Größe bestimmt fast die Lesbarkeit von LCD -Bildschirmen in verschiedenen Anwendungsszenarien. Wenn beispielsweise die Hintergrundbeleuchtung eines LCD -Bildschirms, der in Outdoor -Szenen verwendet wird, zu niedrig ist (z. B. weniger als 500 CD/M2 -Luminanz), ist der Bildschirm zu dunkel, um vom Benutzer normal gelesen zu werden.Wir können eine maßgeschneiderte Hintergrundbeleuchtungshelligkeit zur Verfügung stellen bis1200 Cd/M2 LuminanceGemäß den tatsächlichen Anwendungsszenarien von Kundenprojekten, was ausreicht, um die Anforderungen der meisten Kundenprojekte für die LCD -Bildschirmhelligkeit zu erfüllen.

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel 19

(3) Passen Sie die LCD -Schnittstelle an

Die LCD-Schnittstelle ist eine wichtige Komponente für die Ausgabe von visuellen Informationen und die Benutzerinteraktion, und ihre Bedeutung ist selbstverständlich. Chenghao optoelectronic kann Kunden maßgeschneiderte Dienste auf der LCD -Schnittstelle bieten. Wir unterstützen Kunden mit maßgeschneiderten Schnittstellendiensten, einschließlich, aber nicht beschränkt auf die folgenden Typen:SPI, RGB, MCU, MIPI, LVDS, HDMI, EDP...

(4) Benutzerdefinierte Touch Panel

Das Touch-Panel ist eine Komponente, mit der das LCD-Modul die wichtige Funktion der Wechselwirkung zwischen Mensch und Komputer realisiert. Nach seinem Arbeitsprinzip kann es in das kapazitive Touch Panel (CTP) und das Resistive Touch Panel (RTP) unterteilt werden. Chenghao optoelectronic kann CTP oder RTP für sein LCD -Display -Projekt gemäß den Kundenanforderungen installieren, um die Bedürfnisse der Kunden nach Berührungsfeedback auf dem LCD -Bildschirm zu erfüllen. Ein Punkt, der hervorgehoben werden muss, ist, dass wir eine einzigartige Touchglasabdeckung für den Kunden entsprechend der tatsächlichen Situation der Ausrüstung des Kunden entwerfen können. Die Form, Dicke, Farbe usw. der Glasabdeckung können nach den Kundenanforderungen streng angepasst werden. Das Folgende ist ein tatsächlicher Fall der kapazitiven Touch -Glasabdeckung, die wir für unsere kooperativen Kunden nur als Referenz entworfen haben.

7 Zoll benutzerdefiniertes IPS-Tft-Modul 1024x600 Auflösung mit kapazitivem Touch-Panel 21

Als Hersteller von LCD-Displays seit vielen Jahren haben wir viele Massenprodukte von TFT-LCD-Produkten. Diese TFT LCD
Lösungsinformationen sind Ihnen kostenlos offen, um Ihre Projektentwicklungszeit zu verkürzen und Ihr Projekt zu verkürzen
Entwicklungskosten kostet so viel wie möglich. LF Ihr Team ist ein Anfänger in TFT -LCD -Displays, dann diese TFT -LCD -Lösung
Informationen helfen Ihnen, die wichtigsten Informationen des Projekts schneller zu verstehen.

Im Folgenden finden Sie einige von den Massenproduktion von TFT-LCD-Modellen und Hauptparameterinformationen unseres Unternehmens. Wenn Sie nicht können
Finden Sie ein Modell, das Ihren Projektanforderungen ähnelt. Sie können unseren Online -Kundendienst direkt konsultieren, um die zu erhalten
Informationen, die Sie benötigen.

Größe	Modul Nr	Auflösung	Anzeigemodus	Luminanz	Berührtyp	Betriebstemperatur
1.1 "	CH110T001A	96*96 Punkte	IPS/Transmission/Normalerweise schwarz	200 CD/m2	Kein TP	-20 - +70 ℃
1.14 "	CH114QV01A	135*240 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	Kein TP	-20 - +70 ℃
1,3 "	CH130QV05A	240*240 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP	-20 - +70 ℃
1,32 "	CH132HV01A	360*360 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP	-20 - +70 ℃
1,44 "	CH144T006A	128*128 Punkte	TN/Transmission/Normalerweise schwarz	400 Cd/m2	Kein TP	-20 - +70 ℃
1,44 "	CH144QQ21A	128*128 Punkte	TN/Transmission/Normalerweise schwarz	1000 Cd/m2	Kein TP	-20 - +70 ℃
1,44 "	CH144QQ17A-CT	128*128 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	CTP	-20 - +70 ℃
1,47 "	CH147QV01A	172*320 Punkte	IPS/Transmission/Normalerweise schwarz	500 Cd/m2	Kein TP	-20 - +70 ℃
1,47 "	CH147QV03A-CT	172*320 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	CTP	-20 - +70 ℃
1,5 "	CH015B4001A	480*240 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP	-20 - +70 ℃
1,77 "	CH180QQ21A	128*160 Punkte	TN/Transmission/Normalerweise schwarz	500 Cd/m2	Kein TP	-20 - +70 ℃
1,77 "	CH180T001B-T	128*160 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	RTP	-20 - +70 ℃
1,8 "	CH180HV02A	360*360 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	Kein TP	-20 - +70 ℃
1,9 "	CH190QV01A	170*320 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	Kein TP	-20 - +70 ℃
1,9 "	CH190QV01A-CT	170*320 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	CTP	-20 - +70 ℃
2.0 "	CH200QV18B	240*320 Punkte	IPS/Transmission/Normalerweise schwarz	1000 Cd/m2	Kein TP	-20 - +70 ℃
2.0 "	CH200QV18B-CT	240*320 Punkte	CTP	-20 - +70 ℃	3.5 "	CH350HV53A-T
320*480 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	RTP	-20 - +70 ℃	3.5 "	CH350QV11A
320*240 Punkte	IPS/Transmission/Normalerweise schwarz	1000 Cd/m2	Kein TP	-10 - +60 ℃	3.5 "	CH350QV11C-T
320*240 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	RTP	-20 - +70 ℃	3.5 "	CH350QV12A-CT-Pa
320*240 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	CTP	-20 - +70 ℃	3.5 "	CH350VG02A
640*480 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP	-20 - +70 ℃	3.9 "	CH390WQ01A
480*128 Punkte	IPS/Transmission/Normalerweise schwarz	500 Cd/m2	Kein TP	-20 - +70 ℃	3,95 "	CH400WV19A
480*480 Punkte	IPS/Transmission/Normalerweise schwarz	350 Cd/m2	Kein TP	-20 - +70 ℃	3,95 "	CH400WV17B-CTBA
480*480 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	CTP	-20 - +70 ℃	3.97 "	CH400WV22A
480*800 Punkte	IPS/Transmission/Normalerweise schwarz	450 Cd/m2	Kein TP	-20 - +70 ℃	3.97 "	CH400WV22A-CT
480*800 Punkte	IPS/Transmission/Normalerweise schwarz	350 Cd/m2	CTP	-20 - +70 ℃	4.3 "	CH430HD01A
1280*720 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP	-20 - +70 ℃	4.3 "	CH430WQ18A
480*272 Punkte	IPS/Transmission/Normalerweise schwarz	1000 Cd/m2	Kein TP	-20 - +70 ℃	4.3 "	CH430WQ21A-CT
480*272 Punkte	IPS/Transmission/Normalerweise schwarz	350 Cd/m2	CTP	-20 - +70 ℃	4.3 "	CH430WQ09A-T
480*272 Punkte	TN/Transmission/Normalerweise schwarz	230 Cd/m2	RTP	-20 - +70 ℃	300 Cd/m2	CTP
-20 - +70 ℃	8 "	CH800WX02A-CT	800*1280 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	CTP
-20 - +70 ℃	8 "	CH800XG01A	1024*768 Punkte	IPS/Transmission/Normalerweise schwarz	2500 Cd/m2	Kein TP
-30 - +80 ℃	8 "	CH800XG04A-CT	1024*768 Punkte	IPS/Transmission/Normalerweise schwarz	2500 Cd/m2	CTP
-30 - +80 ℃	9 "	CH900WS01A	1024*600 Punkte	TN/Transmission/Normalerweise schwarz	250 Cd/m2	Kein TP
-20 - +70 ℃	9 "	CH900WV01A-CT	800*480 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	CTP
-20 - +70 ℃	9 "	CH900WX01A-CTB	1280*720 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	CTP
-20 - +85 ℃	10.1 "	CH101WS03B	1024*600 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP
-20 - +70 ℃	10.1 "	CH101WS08C-CTD	1024*600 Punkte	IPS/Transmission/Normalerweise schwarz	1000 Cd/m2	CTP
-20 - +70 ℃	10.1 "	CH101WS03A-T	1024*600 Punkte	IPS/Transmission/Normalerweise schwarz	400 Cd/m2	RTP
-20 - +70 ℃	10.1 "	CH101WX08A	800*1280 Punkte	IPS/Transmission/Normalerweise schwarz	500 Cd/m2	RTP
-20 - +70 ℃	10.1 "	CH101WX05A-CTDW	800*1280 Punkte	IPS/Transmission/Normalerweise schwarz	300 Cd/m2	CTP
-20 - +70 ℃	10.25 "	CH103WX01A	1280*480 Punkte	IPS/Transmission/Normalerweise schwarz	900 Cd/m2	Kein TP
-30 - +85 ℃	10.4 "	CH104SV01A	800*600 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	Kein TP
-20 - +70 ℃	10.4 "	CH104SV01A-CT-PB	800*600 Punkte	TN/Transmission/Normalerweise schwarz	300 Cd/m2	CTP
