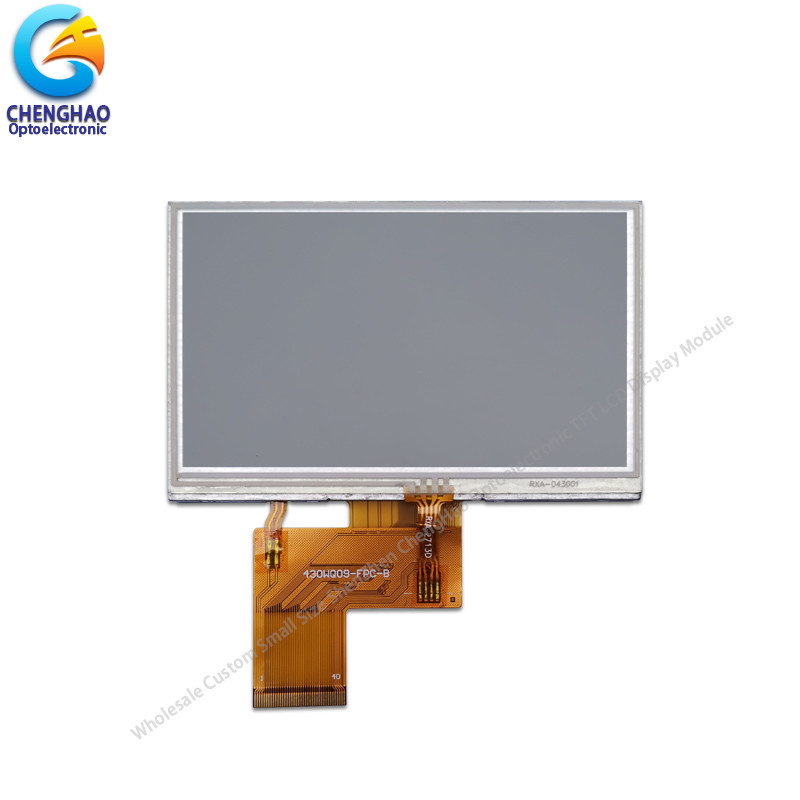

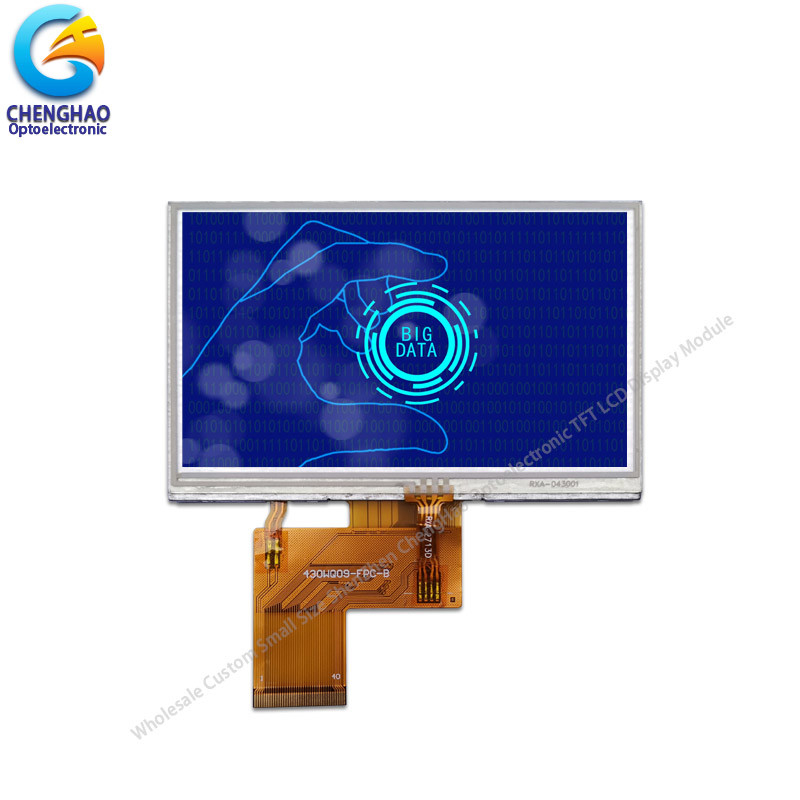

TN-Transmission Resistive Lcd Touchscreen 4,3" Halogenfreier TFT RTP

Produkt-Beschreibung

1. Spezifikation

2Beschreibung.

ChengHao Display Modell CH430WQ09A-T ist ein farbaktiver Matrix-Dünnfilmtransistor (TFT) Flüssigkristall-Display (LCD), der amorphes Silizium TFT als Schaltvorrichtung verwendet.Dieses Modell besteht aus einem TFT-LCD-Panel, ein Antrieb IC, eine Hintergrundbeleuchtung, eine Resistive Touch Panel und FPC.

Dieser TFT-LCD hat eine diagonal gemessene 4,3 Zoll große aktive Anzeigefläche mit 480*272 Pixeln.

Der für dieses Projekt verwendete Treiber ist der ST7282 und kann 16,7M Farben durch Signalleitung anzeigen.Der Treiber ist auf dem Glas montiert und die Verbindung über FPC einschließlich Komponenten zum Antrieb des AnzeigemodulesUnterstützung für 24-Bit Parallel RGB-Schnittstelle.

Darüber hinaus kann FPC auch nach Kundenanforderungen angepasst werden, wie z. B. die Änderung der Hintergrundbeleuchtung und der FPC-Struktur, die Schnittstellendefinition usw.

RoHS-konform und halogenfrei.

3Zeichnungen

Anmerkungen:
(1) Anzeigetypen: 4,3 Zoll TFT+RTP
(2) Blickrichtung: 12 Uhr
(3) LCD-Laufwerk IC: ST7282
(4) Polarisationsmodus: Übertragbar/Positiv
(5) Betriebstemperatur: -20 ~ 70 °C
(6) Lagertemperatur: -30 bis 80 °C
(7) Toleranz für das Unmarkieren: ±0.20
(8) Schutz: ROHS / CE

4Schnelle Details.

* LCD-Name: 4,3" Low Power Lcd Display Modul 24 Bit Parallel RGB 40Pin Resistiver Touch LCD-Bildschirm
* Teilnummer: CH430WQ09A-T
* Größe: 4,3 Zoll
* Mit oder ohne Touch-Panel: Ja
* Berührungstyp: Resistive Touch Panel
* Anzeigetypen: 4,3"TFT
* Auflösung (Pixel): 480 (RGB) * 272
* Blickrichtung: 12:00
* TFT-Controller IC: ST7282

* LCM-Umriss: 105,5 (W) × 67,2 (H) × 3,0 (T) mm

* Aktivfläche: 95,04 mm W × 53,856 mm H

* Schnittstelle: 24-Bit Parallel RGB-Schnittstelle

* Betriebstemperatur: -20 °C bis +70 °C

* Lagertemperatur: -30 ~ + 80 °C

* Hinterlicht: 7 weiße LED

* Gewicht: TBD g

* Anzeigemodus: TN / Übertragung / Normalweiß
* Leuchtkraft: 230 cd/m2
* Anschlussart: Anschlussart
* IF= 20mA, VF= 20,3 ~ 24,5 V
* LED-Lebensdauer: 20000h

5. Anwendung

6Unser Dienst

(1) Ersatz innerhalb von 30 Tagen nach dem Versand der Produkte von uns aufgrund von Problemen der Produkte.

(2) Wir haben eine lange Zusammenarbeit mit vielen Reedereien und unser Exportvolumen ist groß.

(3) Alle Waren werden vor dem Versand untersucht und geprüft.

(4) Die Zufriedenheit des Kunden ist uns sehr wichtig.Wenn Sie Probleme oder Fragen zu unserer Transaktion haben, kontaktieren Sie uns bitte per E-Mail.

Wenn Sie weitere Informationen erfahren möchten, kontaktieren Sie uns bitte unverzüglich, wir freuen uns auf die Kommunikation und Zusammenarbeit mit Ihnen!

7. häufig gestellte Fragen

Q1: Akzeptieren Sie angepasste Displays und Touchscreen?
A: Sicher, Sie können das FPC, das Hintergrundlicht und den Touchscreen anpassen.

F2: Welche Art von Schnittstelle ist Ihr Bildschirm?
A: Kleine Displays unterstützen im Allgemeinen SPI,MCU,RGB,MIPI.Mittelgroße Displays unterstützen im Allgemeinen LVDS,MIPI,EDP.Differenzierte Spezifikationen verwenden unterschiedliche Schnittstellen.

F3: Haben Sie einen kapazitiven Touchscreen oder einen resistiven Touchscreen verwendet?
A: Wir haben einen kapazitiven Touchscreen und einen resistiven Touchscreen.

F4: Wie ist Ihre Musterpolitik?
A: Wenn es Lagerbestände gibt, können Sie jederzeit Proben entnehmen. Wenn es keine Lagerbestände gibt, dauert es einige Zeit, und dann warten Sie, bis die Materialien zur Probenahme zurückkommen.Aber der Kunde muss die Mustergebühr und die Expressgebühr zahlen.

F5: Akzeptieren Sie 30% Vorauszahlung?
A: Ja, das tun wir. Wir können mit der Vorbereitung Ihrer Ware beginnen, wenn wir 30% Zahlung erhalten haben, und sie senden, nachdem wir die restlichen 70% Zahlung erhalten haben.

F6: Welche Zahlungsbedingungen akzeptieren Sie?
A: Wir akzeptieren Paypal, T/T, Western Union, Wechat, Alipay, Bargeld (RMB oder USD).
