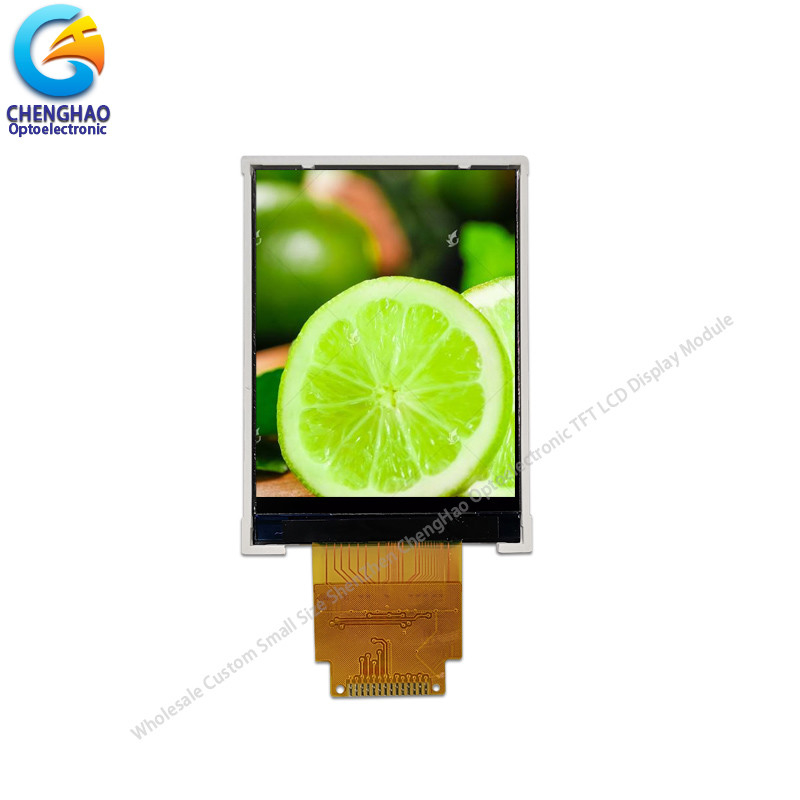

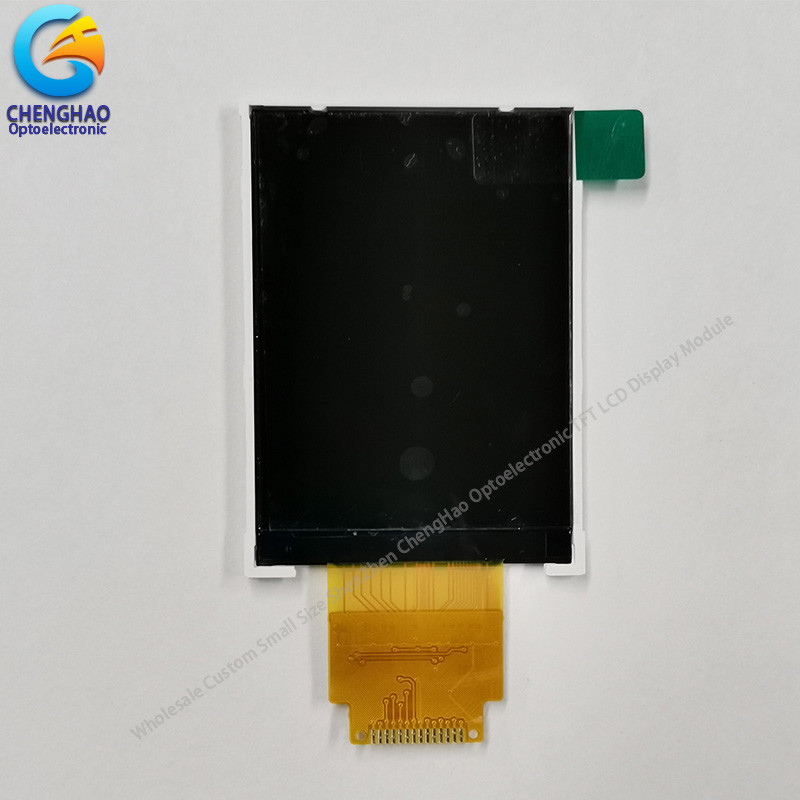

Fahrer-IC Kleines TFT-LCD-Modul TN Übertragung 2,2 Zoll 240x320 Punkte

Produkt-Beschreibung

1. Spezifikation

2Beschreibung.

ChengHao Display Modell CH220QV06A ist ein Farb-aktiver Matrix-Dünnfilmtransistor (TFT) Flüssigkristall-Display (LCD), das amorphes Silizium TFT als Schaltvorrichtung verwendet.Dieses Modell besteht aus einem TFT-LCD-Panel, ein Antrieb IC, eine Hintergrundbeleuchtung und FPC.

Dieser TFT-LCD hat eine diagonal gemessene 2,2-Zoll- (vertikale) aktive Anzeigefläche mit 240 horizontalen x 320 vertikalen Pixeln.

Der für dieses Projekt verwendete Treiber ist der ILI9341V und kann 262K Farben durch 8-Bit-SPI-Signalinput anzeigen.Der Treiber ist auf dem Glas montiert und die Verbindung über FPC einschließlich Komponenten zum Antrieb des AnzeigemodulesUnterstützung der SPI-Schnittstelle.

Darüber hinaus kann FPC auch nach Kundenanforderungen angepasst werden, wie z. B. die Änderung der Hintergrundbeleuchtung und der CTP-Struktur, die Schnittstellendefinition usw.

RoHS-konform und halogenfrei.

3Zeichnungen

Anmerkungen:
(1) Anzeigetypen: 2,2 Zoll TFT + RTP
(2) Blickrichtung: 6:00
(3) LCD-Antrieb IC: ILI9341V
(4) Polarisationsmodus: Übertragbar/Positiv
(5) Betriebstemperatur: -20 ~ 70 °C
(6) Lagertemperatur: -30 bis 80 °C
(7) Toleranz für das Unmarkieren: ±0.20
(8) Schutz: ROHS

4Schnelle Details.

* LCD-Name: hohe Qualität 2,2 Zoll kleiner TFT-LCD-Modul 240x320 Punkte mit ILI9341V IC
* Teil Nr. : CH220QV06A
* Größe: 2,2 Zoll
* Mit oder ohne Touch-Panel: Nein
* Unterstützen Sie den Touch-Typ: Kapazitiv- oder Resistenz-Touch-Panel
* Anzeigetypen: 2,2"TFT
* Anzeigfarben: 262K
* Auflösung (Pixel): 240 ((RGB) * 320
* Pixelhöhe: 0.219 (H) * 0.219 ((V) mm
* Blickrichtung: 6:00
* Steuerelement IC: ILI9341V
* Anzeigemodus: Übertragbar/Normalweiß/TN
* Gesamtgröße: 40,1 (W) × 55,2 (H) × 2,35 (T) mm
* Aktive Fläche: 33,84 W × 45,12 H mm
* Leuchtstärke: 250 cd/m2
* Kontrast: 500
* Schnittstellenart: 4 Zeilen 8 Bits SPI
* Pin-Nr.: 14 Pins
* Steckenschnitt: 0,4 mm
* Anschlussart: Anschlussart
* Eingangsspannung: 3,2 V
* Hintergrundbeleuchtungstyp und Farbe: LED-Hintergrundbeleuchtung/weiß
Hintergrundbeleuchtung: 4 LED parallel
* LED-Lebensdauer: 20000h

5. Anwendung

6Unser Dienst

(1) Ferntechnischer Support: Wir verfügen über eigene FuE-Ingenieure, die jederzeit alle Fragen zu Produkttechnologie kooperativer Kunden beantworten können,und kann auch technische Unterstützung für spezielle Projekte der Kunden bieten;

(2) 24-Stunden-Online-Kundendienst:Unser Kundenservice verfügt über reiche Erfahrung im Ausland Kundenservice und kann mit Kunden auf Englisch kommunizieren, um sicherzustellen, dass Ihr Kontaktkanal mit uns ungehindert ist.

7Warum haben Sie uns gewählt?

(1) Für alle Bestellungen von kooperierenden Kunden bieten wir einen mindestens einjährigen Produktgarantie-Service an. Bitte konsultieren Sie unseren Online-Kundendienst für Details;

(2) Alle unsere Produkte wurden vor dem Verlassen der Fabrik strengen Qualitätsprüfungsverfahren unterzogen, wie z. B. Anschlussprüfung/Spiegelprüfung.Das stellt sicher, dass unsere defekte Rate um weniger als 0 reduziert wird..3%.

(3) Bei Bedarf des Kunden können wir kostenlose CE/ROHS- und andere Zertifizierungsdienste für kooperative Produkte anbieten.

(4) Jedes unserer TFT-LCD-Module verfügt über eine kleine Menge an Lagerbestand.Wir können Ihnen die Probengebühr zurückerstatten, wenn Sie später mit uns zusammenarbeiten..

7. häufig gestellte Fragen

1Wer sind wir?
Wir sind in Guangdong China ansässig, ab 2015 verkaufen wir

Westeuropa (35,00%)

Ozeanien (25,00%)

Nordamerika (13,00%)

Südamerika (7,00%)

Südostasien (7,00%)

Nordeuropa (7,00%)

Südeuropa (4,00%)

Inlandsmarkt (2,00%).

In unserem Büro sind insgesamt etwa 30 Leute.

2 Wie können wir die Qualität gewährleisten?
Vor der Serienproduktion immer eine Vorproduktionsprobe;
Immer letzte Inspektion vor dem Versand.

3Was können Sie von uns kaufen?
Farbige TFT-LCD, Touch-Panel-Module, PC-Kappe und Abdeckungsglas, Monochrom-LCD, Konverter-Board.

4Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
CHENGHAO LCD ist ein nationales High-Tech-Unternehmen, das im Jahr 2016 gegründet wurde.Berührungsbildschirme und umfassende Anzeigelösungen.

5Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CIF, EXW, FCA, DDP, Expresslieferung;
Akzeptierte Zahlungswährung: USD, CNY;
Akzeptierte Zahlungsart: T/T,L/C,MoneyGram,Kreditkarte,PayPal,Western Union,Bargeld;
Sprache: Englisch, Chinesisch

Wenn Sie weitere Fragen haben, kontaktieren Sie uns bitte jetzt, wir freuen uns auf die Kommunikation mit Ihnen!
