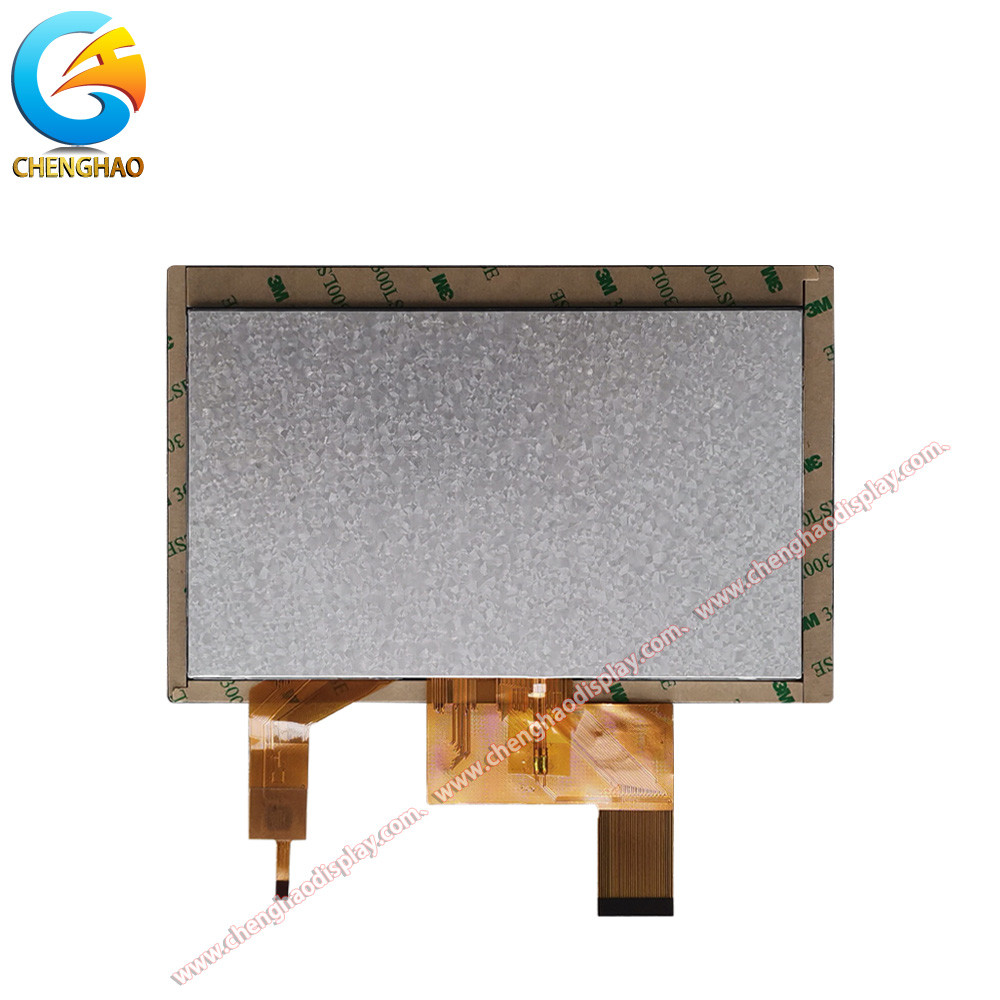

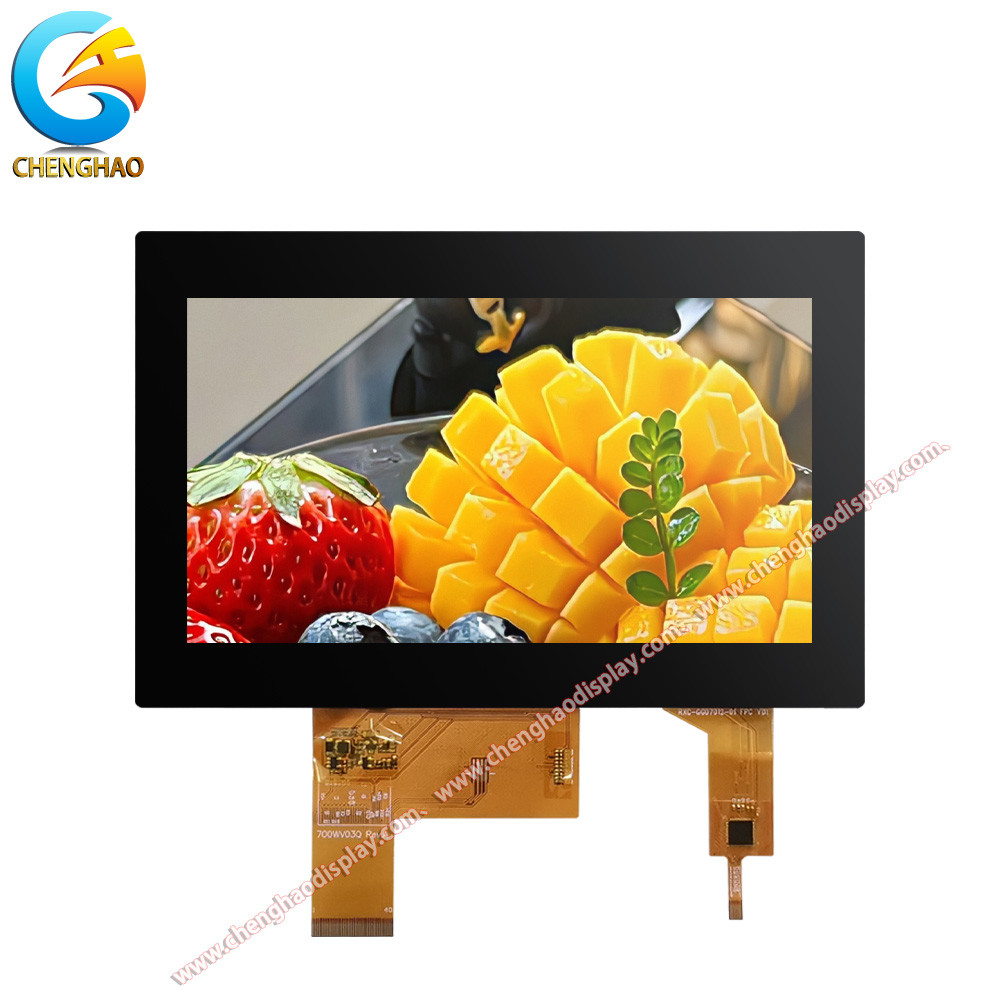

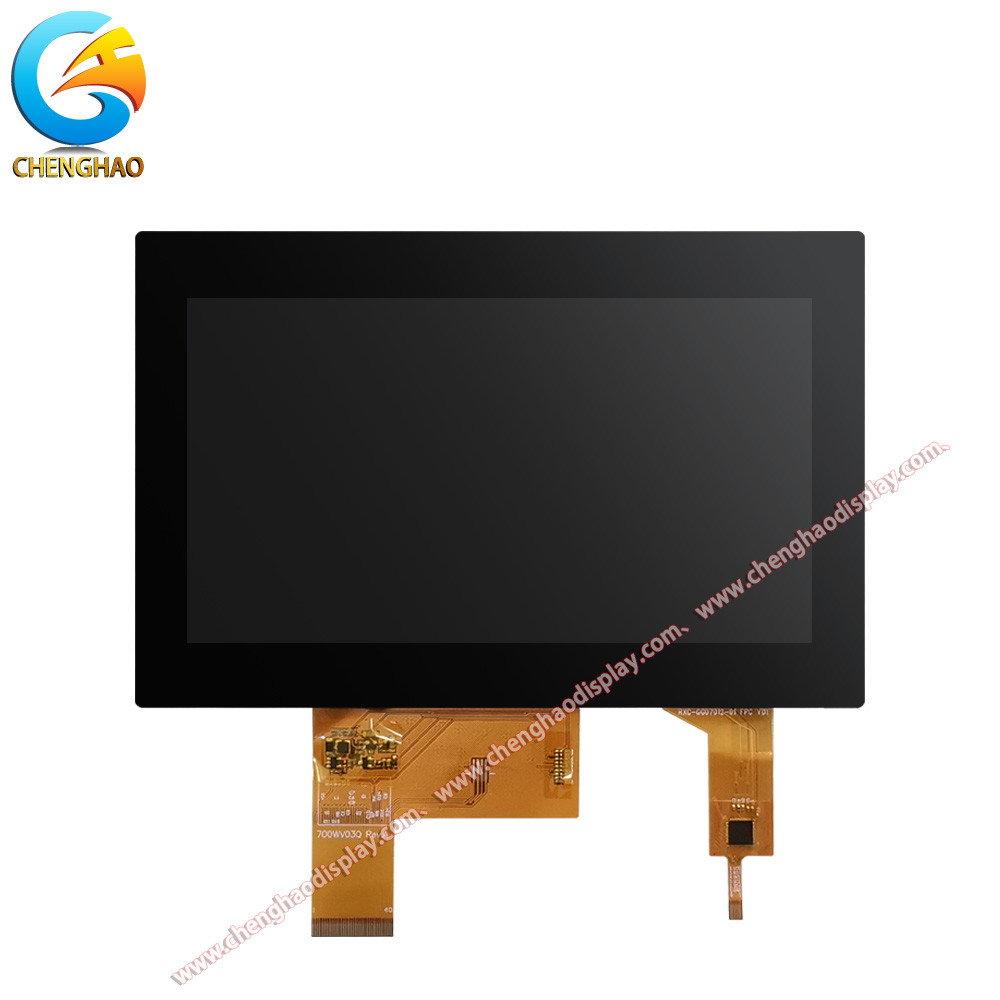

800 480 Pixel Horizontales Display 7 Zoll Kapazitäts-Touch für Samrt Home

Beschreibung des Produkts:

		Das CH700WV03A-CTBA ist ein hervorragendes 7-Zoll-kapazitatives Touch-LCD-Display-Modul, das für verschiedene Anwendungsbedürfnisse entwickelt wurde.Das Modul kombiniert fortschrittliche Anzeigetechnologie mit flexiblen Benutzerinteraktionsfunktionen, so daß es ein unverzichtbares Bauteil in Geräten verschiedener Branchen ist. Zu seinen Hauptmerkmalen gehören hohe Auflösung, breiter Temperaturbereich und hervorragende Reaktionsgeschwindigkeit,die es ermöglichen, ein hervorragendes visuelles Erlebnis in verschiedenen Umgebungen zu bieten. Zunächst einmal hat die CH700WV03A-CTBA eine Auflösung von 800x480, die klare und empfindliche Bilder anzeigen kann.Diese hohe Auflösung sorgt dafür, dass die Benutzer in verschiedenen Anwendungsszenarien genaue und umfangreiche visuelle Informationen erhalten könnenOb in der industriellen Automatisierung, im Smart Home oder in medizinischen Geräten, dieses Modul kann die Lesbarkeit von Informationen und die Bequemlichkeit des Betriebs effektiv verbessern.
Das Modul verwendet kapazitive Touch-Technologie und unterstützt Multi-Touch, so dass Benutzer intuitiv und flexibel mit dem Gerät interagieren können.Die extrem kurze Berührungsreaktionszeit sorgt für einen reibungslosen und sofortigen Betrieb, geeignet für Anwendungsszenarien, die eine schnelle Reaktion erfordern, wie zum Beispiel Spielegeräte und interaktive Displays.die Anzeige lebendiger macht und Benutzer unter verschiedenen Lichtverhältnissen eine gute Erfahrung machen können.
Die Konstruktion des CH700WV03A-CTBA berücksichtigt auch die Anpassungsfähigkeit an die Umgebung.besonders geeignet für Industrieumgebungen und Außenanwendungen. Darüber hinaus ist das dünne und leichte Design des CH700WV03A-CTBA einer seiner Hauptvorteile.Dieses kompakte Design spart nicht nur PlatzDas Produkt ist modern gestaltet, aber auch modern gestaltet, um die Schönheit des Produktes zu verbessern. In Bezug auf die Qualität wurde CH700WV03A-CTBA strengen Qualitätskontrollen unterzogen und erfüllt internationale Standards, um sicherzustellen, dass das Produkt hohe Qualitätsanforderungen erfüllt, wenn es die Fabrik verlässt.Chenghao Optoelectronics ist bestrebt, qualitativ hochwertigen Kundendienst zu bieten, um Kunden bei der Lösung verschiedener Probleme zu helfen, die während des Gebrauchs auftreten, und sicherzustellen, dass Kunden es ohne Sorgen verwenden können.

Eigenschaften:

1. Anzeigemodus und Farbleistung: TN/transflektiver/normal weißer Anzeigemodus wird übernommen, unterstützt 16,7 M-Echtfarbenanzeige mit hoher Farbsättigung und genauer Wiederherstellung,Verschiedene visuelle Bedürfnisse erfüllen.
2Auflösungs- und Helligkeitsparameter: Mit einer Auflösung von 800×480 Pixel und einer Helligkeit von 300 cd/m2 berücksichtigt es sowohl die Bildschirmklarheit als auch die grundlegende Umgebungsanpassungsfähigkeit.und für den Einsatz in herkömmlichen Beleuchtungsszenen geeignet ist.
3Berührungsleistung:
(1) Ausgestattet mit 0,7 mm dickem Berührungsglas, Lichtdurchlässigkeit ≥ 87%, ist der Berührungsbetrieb empfindlich und beeinträchtigt den visuellen Effekt nicht;
(2) Die Härte des Glases erreicht 6H, das verschleiß- und kratzfest ist und eine langfristige Stabilität gewährleistet.
(3) Es verwendet ein kapazitives Touch-Panel, unterstützt die I2C-Schnittstelle und verfügt über einen Betriebsspannungsbereich von 2,8 V bis 3,3 V mit hoher Kompatibilität.
4Strukturentwurf:
(1) Die Modulgröße beträgt 180 × 119 × 5,27 mm, die leicht, dünn und kompakt ist und leicht in verschiedene Geräte integriert werden kann.
(2) Die sichtbare Fläche beträgt 164,9 × 100 mm mit einer großen effektiven Anzeigefläche, die für die Anzeigeanforderungen in mehreren Szenarien geeignet ist.
(3) Es besteht aus Komponenten wie TFT-LCD-Panel, Touch-Panel, Treiber-IC, Hintergrundbeleuchtung und FPC, und das modulare Design der Struktur ist bequem für Wartung und Modernisierung.
5- Schnittstelle und Kompatibilität: Es verwendet die RGB-Flüssigkristall-Schnittstelle, unterstützt die standardisierte Signalübertragung, passt sich an die gängigen Steuerungssysteme an,und vereinfacht den Prozess der Integration der Ausrüstung.
6- Anpassungsfähigkeit an die Umwelt:
(1) Der Betriebstemperaturbereich beträgt -20~+70°C und die Lagertemperatur -30~+80°C.Es kann sich an breite Temperaturumgebungen anpassen und in komplexen Szenarien wie Industrie und Fahrzeugmontage eingesetzt werden;
(2) Die Durchlässigkeit des Berührungsglases wird mit dem Modulwärmeabbau kombiniert, um einen stabilen Betrieb bei hohen und niedrigen Temperaturen zu gewährleisten.
7- Anpassungsfähigkeit: Unterstützt FPC-Form- und Strukturänderung, Einstellung der Hintergrundbeleuchtung, Definition der LCD-Schnittstelle und Anpassung des Touchpanels,Flexibilität im Hinblick auf die individuellen Bedürfnisse der Kunden.
8Zertifizierung und Qualitätssicherung: Die Produktion folgt dem Qualitätsmanagementsystem ISO9001 und dem Umweltmanagementsystem ISO14001,und strenge Prüfungen von Rohstoffen bis hin zu Fertigprodukten durchgeführt werden, um die Zuverlässigkeit und Umweltschutznormen zu gewährleisten.

Technische Parameter:

Anwendungen:

Mit seiner präzisen Parameterkonstruktion und stabilen Leistung kann CH700WV03A-CTBA in zahlreiche Bereiche wie Industrie, Unterhaltungselektronik, Automobilindustrie und Medizin eingesetzt werden.und wird zum Kernbildschirm und interaktiver Komponente verschiedener GeräteIm Folgenden wird ein spezifisches Anwendungsszenario und eine Vorteilsanalyse dargestellt:

Industrielle Steuerungs- und Automatisierungsgeräte
Im Industriebereich kann CH700WV03A-CTBA als Kernbildschirmmodul der Mensch-Maschine-Schnittstelle (HMI) verwendet werden.Die Auflösung von **800×480 Pixel** und die Helligkeit von **300 cd/m2** sorgen dafür, daß die Betriebsparameter der Geräte, Fehlerwarnungsinformationen und Betriebsanleitung können in herkömmlichen Beleuchtungsumgebungen wie Werkstätten und Kontrollräumen deutlich angezeigt werden.
1Typische Anwendungen:
(1) Bedienfeld von CNC-Werkzeugmaschinen: Echtzeitanzeige des Bearbeitungsfortschritts, Koordinatendaten usw., die Kapazitätsschnitt unterstützt, um die Parameter schnell anzupassen;
(2) Industrial Internet of Things (IIoT) Gateway-Gerät: integrierte Schnittstellen zur Überwachung von Temperatur, Luftfeuchtigkeit, Energieverbrauch und anderen Daten, lokale Interaktion über I2C-Touch-Schnittstelle;
(3) Automatisierte Konsole für die Produktionslinie: in Kombination mit RGB-Schnittstelle und SPS-Steuerungssystem, Echtzeit-Synchronisierung des Produktionsstands, Verbesserung der Betriebs- und Wartungsleistung.
2Hauptvorteile:
(1) Weite Temperaturanpassungsfähigkeit: Betriebstemperaturbereich von -20°C bis +70°C, kann Temperaturschwankungen im industriellen Umfeld standhalten;
(2) Strukturelle Haltbarkeit: 6H-Härte Berührungsglas und modulare Konstruktion, antivibrativ, staubdicht, geeignet für den langfristigen Betrieb unter harten Arbeitsbedingungen.

Intelligente Heim- und Gebäudeautomation
Im Szenario des Smart Home kann dieses Modul als intelligenter zentraler Steuerbildschirm oder als Endgeräte-Display verwendet werden, um eine zentralisierte Verwaltung und visuelle Interaktion von Haushaltsgeräten zu erreichen.
1Typische Anwendungen:
(1) Smart-Home-Steuerplatte: integrierte Schnittstellen für Beleuchtung, Klimaanlage und Steuerung von Sicherheitssystemen, Schaltmöglichkeit für den Szenenmodus durch Berührung;
(2) Smart Home Appliance Display: Anzeige von Parametern und Funktionswahloberfläche von Geräten wie Öfen und Waschmaschinen, die grafische Bedienanweisungen unterstützen;
(3) Gebäude-Intercom-System: Als Anzeigebildschirm für Einheitstürmaschinen oder Innenverlängerungen zeigt es Besucherbilder, Zugangskontrollstatus und andere Informationen an.
2Hauptvorteile:
(1) Leichtbau: kompakte Größe von 180×119×5,27 mm, leicht in die Wand oder in den Körper des Geräts einzubauen, wodurch Platz für die Montage eingespart wird;
(2) Niedriger Stromverbrauch: Die Betriebsspannung des Touch-Panels beträgt 2,8 V bis 3,3 V, geeignet für batteriebetriebene Geräte und verlängert die Akkulaufzeit von Smart Home-Terminals.

Elektronik und mobile Geräte im Fahrzeug
Die Stabilität und Anpassungsfähigkeit des CH700WV03A-CTBA machen es zu einer idealen Wahl für Fahrzeugbildschirme, insbesondere für Fahrsupport und Fahrzeugunterhaltungssysteme.
1Typische Anwendungen:
(1) Fahrzeugnavigationssystem: Anzeige des Kartenwegs, Echtzeitverkehrsinformationen, Kapazitäts-Touch unterstützt Gestenzoom und Standortsuche;
(2) Auto-Audio- und Videosystem: Wiedergabe von Video- und Audiolisten und Erzielung einer hochauflösenden Bildqualität mit RGB-Schnittstelle;
(3) Instrumententafel für Maschinenbaumaschinen: zum Beispiel Bildschirm zur Überwachung des Zustands von Gabelstaplern und Baggern, zeigt wichtige Daten wie Ölpegel und Geschwindigkeit an.
2Hauptvorteile:
(1) Störungshemmende Fähigkeit: Durch die Konstruktion der elektromagnetischen Kompatibilität im Bereich EMV wird die Wirkung von Signalstörungen auf das Bildschirm im Fahrzeugumfeld verringert.
(2) Weite Blickwinkelmerkmale: Obwohl der Blickwinkelparameter 12 beträgt (kann ein spezifischer Blickwinkelcode sein),Der TN-Modus hat eine schnelle Reaktionsgeschwindigkeit und eignet sich für die dynamische Bilddarstellung..

Medizinische Ausrüstung und Instrumente
Auf dem Gebiet der medizinischen und Präzisionsinstrumenten kann dieses Modul den hohen Anforderungen an die Anzeigegenauigkeit und Zuverlässigkeit professioneller Szenarien gerecht werden.
1Typische Anwendungen:
(1) Medizinische Monitoren: Echtzeit-Anzeige von Vitalfunkdaten wie Herzfrequenz und Blutsauerstoff, und die Touch-Schnittstelle unterstützt das medizinische Personal bei der schnellen Einstellung von Überwachungsparametern;
(2) Tragbare Diagnosegeräte: Kleine Bildschirme wie Ultraschallgeräte zeigen die Bilddetails deutlich und unterstützen die Diagnose vor Ort.
(3) Laboranalyseinstrumente: Anzeige von Versuchsverfahren, Datenkurven und Bedienungsanweisungen und Unterstützung des Mehrsprachenschaltens.
2Hauptvorteile:
(1) Farbgenauigkeit: 16,7 M-Echtfarbbildschirm erfüllt die Anforderungen an die hochpräzise Farbwiedergabe von medizinischen Bildern;
(2) Einfach zu reinigen: Die glase Oberfläche kann schnell desinfiziert werden und entspricht den Hygienevorschriften der medizinischen Umgebung.

Handels- und Verbraucherelektronik
In kommerziellen Szenarien kann CH700WV03A-CTBA als leichter Anzeigeterminal verwendet werden, um Unternehmen bei der Verbesserung der Serviceeffizienz und des Benutzererlebnisses zu unterstützen.
1Typische Anwendungen:
(1) Einzelhandels-POS-System: Anzeige von Auftragsdaten, Zahlungsbetrag und Werbeinformationen, Touch-Betrieb unterstützt schnelle Kasse;
(2) Selbstbedienungsterminalgeräte: z. B. Schlange- und Informationsanfrageräte bieten eine grafische Anleitungsschnittstelle, um den Druck des manuellen Betriebs zu reduzieren;
(3) Elektronische Preisschilder und Regalbildschirme: dynamische Aktualisierung der Produktpreise, des Inventars und der Werbeaktivitäten zur Verbesserung der Flexibilität des Betriebs des Geschäfts.
2Hauptvorteile:
(1) Niedrige Kosten und hohe Effizienz: Fabrik-Direktlieferungsmodell reduziert die Beschaffungskosten, standardisierte RGB-Schnittstelle verkürzt den Entwicklungszyklus;
(2) Flexible Anpassungsmöglichkeiten: Unterstützung der Änderung der FPC-Struktur und der Einstellung der Hintergrundbeleuchtung, Anpassung an kommerzielle Geräte unterschiedlicher Größen und Anlagemethoden.
