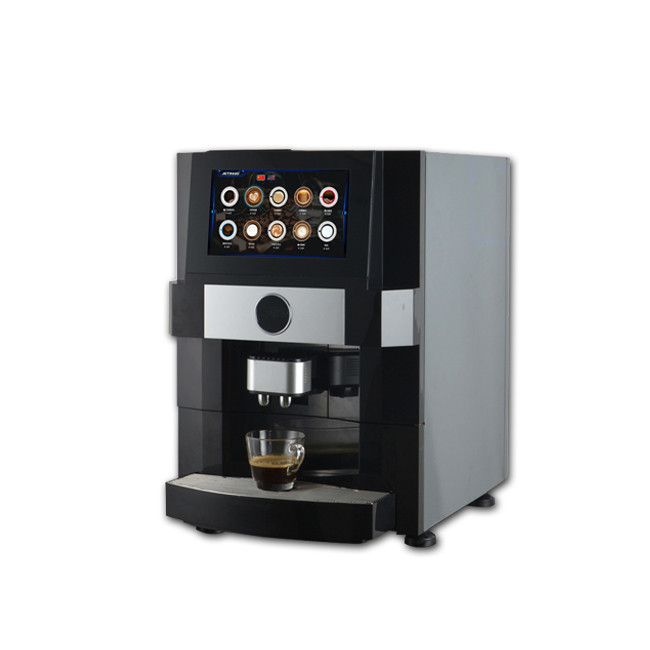

7. Zoll TFT LCD-Bildschirm für Kaffeemaschine

July 3, 2021

Aktueller Firmenfall über 7. Zoll TFT LCD-Bildschirm für Kaffeemaschine

aktueller Firmenfall über 7. Zoll TFT LCD-Bildschirm für Kaffeemaschine  0



Modell des LCD-Display-Moduls der Kaffeemaschine

Der für den Kunden angepasste Modell ist diesmal CH700WV02A.

Folgender Inhalt ist die entsprechende Beschreibung des Erzeugnisses:

Modell:

aktueller Firmenfall über 7. Zoll TFT LCD-Bildschirm für Kaffeemaschine  1

1Beschreibung von CH700WV02A-CT



ChengHao Display Modell CH700WV02A-CT ist ein farbaktiver Matrix Dünnschichttransistor

(TFT) Flüssigkristall-Display (LCD), bei dem amorphes Silizium TFT als Schaltvorrichtung verwendet wird.

Dieses Modell besteht aus einem TFT-LCD-Panel, einem Antriebs-IC, einer Hintergrundbeleuchtung mit hoher Helligkeit,

ein kapazitives Touch-Panel und ein FPC.

Dieser TFT-LCD verfügt über einen diagonal gemessenen aktiven Anzeigebereich von 7,0 (16:9) Zoll mit WVGA

(800 horizontal x 480 vertikal) Auflösung.

Der für dieses Projekt verwendete Treiber ist der Himax und kann 16M Farben mit 24 Bit RGB anzeigen.

Der Fahrer ist auf dem Glas montiert und die Verbindung über FPC einschließlich

Komponenten zum Antrieb des Anzeigemodules.

Darüber hinaus kann FPC auch nach Kundenanforderungen angepasst werden, wie z.B.

- Anpassung der Hintergrundbeleuchtung und CTP-Struktur, Schnittstellendefinition usw.

RoHS-konform und halogenfrei.







Modell Nr. Die in Absatz 1 genannten Angaben sind zu beachten.
Modultyp 7"TFT + CTP
Anzeigemodus TN/Übertragbar/Normal weiß
CTP-Typ G+G
Anzahl der Punkte 800*3 ((RGB) *480
Sichtrichtung Um 12 Uhr.
Inversionsrichtung der Graustufen Um 6 Uhr.
Modulgröße 180.0(W) *119.0(H) *7.4(T) mm
TFT-Aktivbereich 154.08 ((W) * 85.92 ((H) mm
TFT-Dot-Pitch 0.1926 ((W) * 0.1790 ((H) mm
Schnittstelle TFT: 24-Bit-RGB CTP:I2C
Typ der Hintergrundbeleuchtung Weiße LED
Luminaz 200cd/m2









2.Allgemeine Informationen



aktueller Firmenfall über 7. Zoll TFT LCD-Bildschirm für Kaffeemaschine  2




Artikel 1 Buchstabe a Normenwerte Einheiten
LCD-Typ 7.0 TFT+CTP - Ich weiß nicht.
Punkteordnung 800 × 3 ((RGB) × 480 Punkte
Farbpixel-Anordnung RGB-Vertikalstreifen - Ich weiß nicht.
Anzeigemodus TN / Übertragbar / Normalerweise weiß - Ich weiß nicht.
Sichtrichtung Um 12 Uhr - Ich weiß nicht.
CTP-Typ Linsenglas+ITO-Glas+FPC+Klebstoff - Ich weiß nicht.
Oberflächenbehandlung 6H - Ich weiß nicht.
CTP-Treiber-IC Gewichtung: - Ich weiß nicht.
Modulgröße 180.0(W) × 119.0(H) × 7.4 ((T) mm
TFT-Aktivbereich 154.08 ((W) × 85.92 ((H) mm
CTP Aktivbereich 154.08 ((W) × 85.92 ((H) mm
CTP Ansichtsbereich 155.28 ((W) × 87.12 ((H) mm
TFT-Dot-Pitch 0.1926 (W) × 0,1790 (H) mm
Schnittstelle 24-Bit Parallel RGB-Schnittstelle - Ich weiß nicht.
Betriebstemperatur -20 ~ +70 °C
Lagertemperatur -30 ~ +80 °C
Gewicht TBD g



aktueller Firmenfall über 7. Zoll TFT LCD-Bildschirm für Kaffeemaschine  3
