5,0 Zoll-Farbe-TFT LCD-Anzeige 50 bitparallele RGB Schnittstelle Pin 24

Produkt-Beschreibung

5,0 Zoll-Farbelcd-Anzeigen-Modul 50 bitparallele RGB Schnittstelle Pin 24

1. Spezifikation des Flüssigkristallanzeigenmoduls

2. Beschreibung Farbdes monitors Tft Lcd

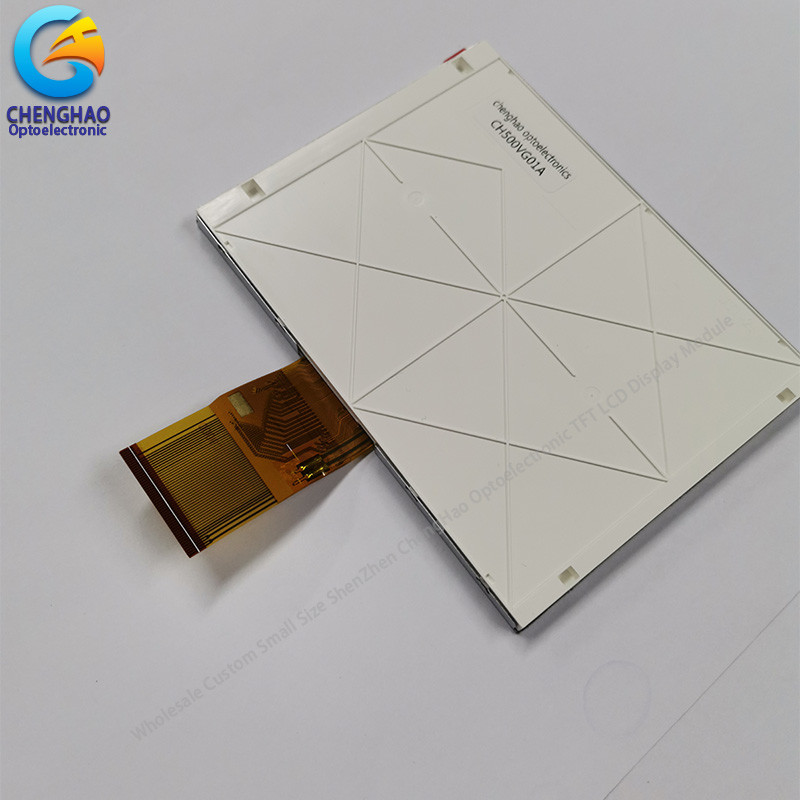

* ChengHao-Schaufensterpuppe CH500VG01A ist eine des Dünnfilmtransistors der Farbaktive Matrix Flüssigkristallanzeige (TFT) (LCD) die formloses Silikon TFT als Schaltelement benutzt. Dieses Modell wird aus einer TFT LCD-Platte, treibenden IC, einer Hintergrundbeleuchtung und FPC verfasst.

* dieses TFT LCD hat einen 5 (Landschaftsschirm) Zoll maß diagonal aktiven Bildschirmbereich mit 640*480 punktiert Entschließung.

* der Fahrer verwendete für dieses Projekt kann 16M Farben durch 24 Signaleingang des Bits R.G.B anzeigen und wird angebracht am Glas, die Verbindung über FPC einschließlich Komponenten, um das Anzeigenmodul zu fahren. Unterstützungs24 bitparallele RGB-Schnittstellenschnittstelle.

* die Hintergrundbeleuchtungsversammlung enthält 15 weiße LDE Lampenperlen der PC, die der Schirmhelligkeit ermöglicht, 250 cd/m2 zu erreichen.

* CH500VG01A selbst hat kein Fingerspitzentablett, aber ein Fingerspitzentablett kann für Kunden entsprechend Kundenanforderungen installiert sein.

Darüber hinaus kann FPC entsprechend Kundenanforderungen, wie Abänderungshintergrundbeleuchtung und CTP-Struktur, Schnittstellendefinition, etc. auch besonders angefertigt werden.
Befolgung u. Halogen RoHS frei.

3. Zeichnungen des Lcd-Anzeigen-Moduls

Anmerkungen:
(1) Darstellungsart: 5" TFT
(2) Betrachtenrichtung: 12:00
(3) Polarisator-Modus: TN/Transmissive/normalerweise weißes
(4) funktionierender Temp: -20~70 ℃
(5) Speichertemp: -30~80 ℃
(6) Unmarker-Toleranz: ±0.20
(8) Schutz: ROHS

(9) Farbpixel-Anordnung: Vertikaler Streifen RGB


4. Schnelles Detail des Lcd-Platten-Schirmes


* LCD-Name: 5,0 Zoll-Farbelcd-Anzeigen-Modul 50 bitparallele RGB Schnittstelle Pin 24
* Teilnummer: CH500VG01A
* Größe.: 5"

* mit oder ohne Fingerspitzentablett: Nein
* Darstellungsart: 5 Zoll Tft

* Farbfilterreihe: Vertikaler Streifen RGB
* Anzeigenfarben: 16 M
* Entschließung (Pixel): 640*480
* Betrachtenrichtung: 12:00
* Anzeigemodus: TN/Transmissive/normalerweise weißes
* Gesamtgröße: 117,65×88,43×5,7Millimeter

* Beschriftungsbereich: × 101,5776,18Millimeter

* Helligkeit: Nissen
* Kontrast: 500: 1
* Schnittstellenart: 24 bitparallele RGB-Schnittstelle

* Pin NEIN: 50
* Hintergrundbeleuchtungsart: 15 PC während LED

* Gewicht: TBD g

* Betriebstemperatur: -20~ ℃ +70

* Lagertemperatur: -30~ ℃ +80

Q1: Sind Sie Hersteller?
: Ja sind wir Hersteller.
Q2: Wie lang ist Ihre Lieferfrist?
: Normalerweise 3-5 Werktage nach Zahlung; Spezielle Anforderungsaufträge, Lieferfrist ist verkäuflich.
Q3: Wenn die Produkte nicht arbeiten können, nachdem sie es empfangen haben, was sollte ich tun?
: Wir ersetzen neue Artikel für Sie sofort und dann machen wir das Urteil für die Frage.
Q4: Nehmen Sie Soem-Entwurf an?
: Ja tun wir. Wir können entsprechend Ihrer Anforderung, MOQ normalerweise 100-1000 entwerfen.
Q5: Nehmen Sie zahlen 30% im Voraus an?
: Ja tun wir. Wir können beginnen, Ihre Waren vorzubereiten wann 30% Zahlung empfangen Sie, und senden sie, nachher die Zahlung des Restes 70% zu erhalten.
Q6: Welche Zahlungsbedingungen, die Sie akzeptieren?
: Wir nehmen Paypal, T/T, Western Union, Wechat, Alipay, in bar an (RMB oder USD).
