Detailinformationen |
|||
Produktname: | IPS LCD-Anzeige | Modul-Art: | 2,8" TFT |
---|---|---|---|
Anzeigemodus: | IPS/Transmissiv/Normalerweise Schwarz | Zahl von Punkten: | 240*3 (RGB) *320 |
Betrachtenrichtung: | 70/70/70/70 | Modul-Größe: | 50,0 (W)*69.2 (H)*2.35 (T) Millimeter |
Markieren: | Anzeige Hintergrundbeleuchtung IPS LCD,Anzeige JD9852 IPS LCD,Anzeigenmodul 240x320 Tft lcd |
Produkt-Beschreibung

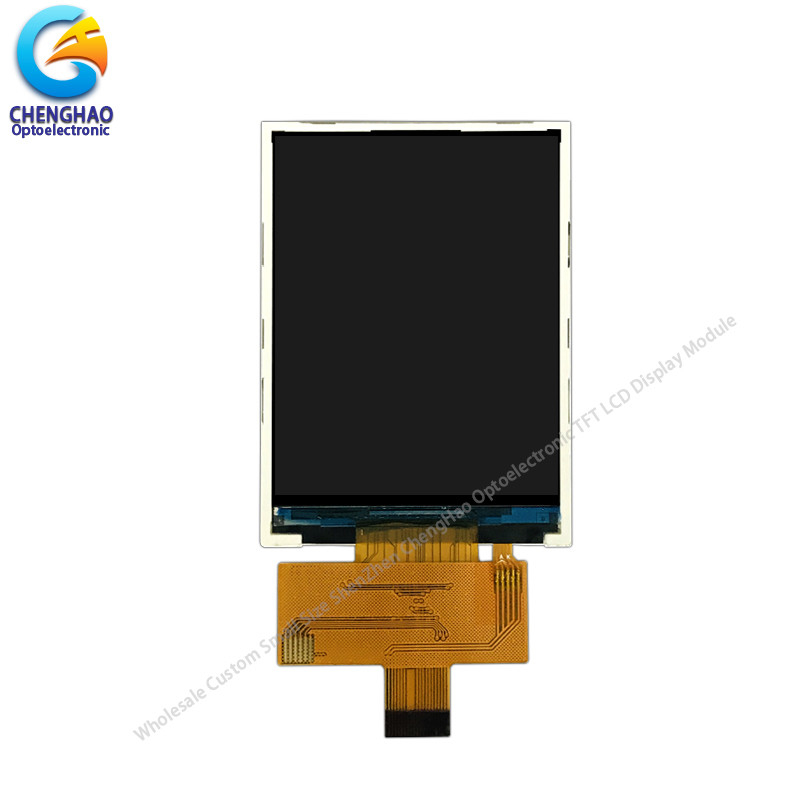

Anzeige 240x320 Tft 2,8 Zoll IPS LCD färben Lcd-Anzeigen-Modul mit JD9852
1. Spezifikation kleinen Tft-Monitors
EINZELTEIL | RICHTWERTE | EINHEITEN |
Lcd-Art | 2,8' ‚TFT | -- |
Punktanordnung | 240 × (RGB) 320 | Punkte |
Fahrer IC | JD9852 | -- |
Modulgröße | 50,0 (W)*69.2 (H)*2.35 (T) | Millimeter |
Beschriftungsbereich | 43,2 (W)*57.6 (H) | Millimeter |
Betriebstemperatur | - 20 | + 70 | ℃ |
Lagertemperatur | - 30 | + 80 | ℃ |
Rücklicht | 4 weiße LED in Paralle | -- |
Gewicht | TBD | g |
2. Beschreibung des Tft-Farbmonitors
ChengHao-Schaufensterpuppe CH280QV33A ist eine des Dünnfilmtransistors der Farbaktive Matrix Flüssigkristallanzeige (TFT) (LCD) die formloses Silikon TFT als Schaltelement benutzt. Dieses Modell wird aus einer TFT LCD-Platte, treibenden IC, einer Hintergrundbeleuchtung und FPC verfasst.
Dieses TFT LCD hat einen 2,8 (Porträt) Zoll maß diagonal aktiven Bildschirmbereich mit Entschließung des Punktes 240 (RGB) *320. JD9852 wird als Steuerung IC für CH280QV33A verwendet und wird am Glas von Modul TFTs Lcd angebracht. Dieses Lcd-Modul führt MIPI, welches die Schnittstelle RGB-Signal eingibt, Farbe 262K/65K anzuzeigen und benutzt 4 weiße LED, um die Hintergrundbeleuchtungshelligkeit bis 300 Nissen zu machen.
Darüber hinaus kann FPC entsprechend Kundenanforderungen, wie Abänderungshintergrundbeleuchtungs- und Schnittstellendefinition, etc. auch besonders angefertigt werden.
Befolgung u. Halogen RoHS frei.
3. Zeichnungen von Monitor Tft Lcd
Anmerkungen:
(1) Darstellungsart: 2,8" TFT
(2) Betrachtenrichtung: 70/70/70/70
(3) Lcd-Antrieb IC: JD9852
(4) Polarisator-Modus: IPS/Getriebe/normalerweise Schwarzes
(5) funktionierender Temp: -20~70 ℃
(6) Speichertemp: -30~80 ℃
(7) Unmarker-Toleranz: ±0.20
(8) Schutz: ROHS
4. Schnelles Detail von Modul Tft Lcd
* LCD-Name: Anzeige 240x320 Tft 2,8 Zoll IPS LCD färben Lcd-Anzeigen-Modul mit JD9852
* Teilnummer: CH280QV33A
* Größe.: 2,8 Zoll
* mit Fingerspitzentablett oder nicht: Nein
* Stütznotenart: Kapazitive/widerstrebende Note Panle
* Darstellungsart: TFT
* Anzeigenfarben: 65K/262K
* Entschließung (Pixel): 240 (RGB) *320
* Betrachtenrichtung: 70/70/70/70
* Prüfer IC: JD9852
* Anzeigemodus: IPS/Transmissive/normalerweise schwarz
* Gesamtgröße: 50,0 (W)*69.2 (H)*2.35 (T) Millimeter
* Beschriftungsbereich: 43,2 (W)*57.6 (H) Millimeter
* Helligkeit: 300 cd/m2
* Kontrast: 800:1
* Schnittstellenart: MIPI
* Pin NEIN: 20 Stifte
* Pin-Neigung: 0,35 Millimeter
* Verbindungsart: Verbindungsstück
* Hintergrundbeleuchtungsart: 4 LED-Ähnlichkeit
If=60mA, Vf =3.0~3.3V
* LED-Lebensdauer: 20000h
5. Anwendung von Schirm Tft Lcd
Produkte sind in den allgemeinen Kommunikationen, Haushaltsgeräte, industrielle Steuerung, medizinische Ausrüstung, Positions-Maschinen, Instrumente, Meter, GPS-Navigation, digitale Bilderrahmen, netbooks, Finanzelektronik, Kommunikationselektronik, Unterhaltungselektronik, Informationsgeräte, Kultur, Ausbildung, Sport und Unterhaltung, etc.-Feld weitverbreitet. Wie Anwesenheitsmaschine Fingerabdruckgerät, Zugriffskontrollmaschine, Maschine auf Lager, Funksprechgerät, Videotürklingel, Lernen- Maschine, Punktlesemaschine, GPS-Navigator, und so weiter.
6. Unser Vorteil
1. Und wenn es notwendig für Sie ist, technische Unterstützung bei Entwicklung zu haben, können wir sie für Sie jederzeit zur Verfügung stellen.
2. ist gute Qualität und Kredit die Seele unserer Firma. Vor Versand garantieren wir, dass den Produkten dem alternden Test und 100% der Sicht- und elektrischen Protokollierung getan werden.
3. Wenn die Produktverbesserungen, wir die in Verbindung stehenden Kunden im Voraus melden und das Höhereinstufungsprodukt kann mit den alten tadellos kompatibel sein.
4. Der Garantiezeitraum des Produktes ist 12 Monate.
