3,5" Touch Screen CTP industrielles kapazitives 320x480 300cd/m2 TFT LCD Anzeigen-Modul
ContPerson : Tina Fu
Telefonnummer : +86 755-27806536
WhatsApp : +8615919862398
| Min Bestellmenge : | 2 PCS | Preis : | / |
|---|---|---|---|
| Verpackung Informationen : | Alle Produkte werden auf richtigen Weg, ihn sicher zu halten verpackt. Für kleine Größen von Produk | Lieferzeit : | 7 - 15 Werktage |
| Zahlungsbedingungen : | T/T | Versorgungsmaterial-Fähigkeit : | 200K PC/Monat |
| Herkunftsort: | Shenzhen, China | Markenname: | ChengHao LCD |
|---|---|---|---|
| Zertifizierung: | ROHS 、ISO9001 、CE | Modellnummer: | CH700WV01C-CT |
|
Detailinformationen |
|||
| Modul-Art: | 7 Zoll | Anzeigemodus: | TN/Transmissive/Normally weiß |
|---|---|---|---|
| Ctp-Art: | P+G | Zahl von Punkten: | 800*3 (RGB) *480 |
| Betrachtenrichtung: | 12 Uhr | Gray Scale Inversions-Richtung: | 6 Uhr |
| Modulgröße: | 164,9 (W)*100.0 (H)*4.68 (T) Millimeter | Beschriftungsbereich TFTs: | 154,08 (W)*85.92 (H) Millimeter |
| TFT Dot Pitch: | 0,1926 (W)*0.1790 (H) Millimeter | Schnittstelle: | TFT: 24-bit parallele RGB Schnittstelle CTP: I2C |
| Hintergrundbeleuchtungs-Art: | Weiße LED | Luminace: | 250cd/m2 |
| Markieren: | 7in TFT LCD kapazitives mit Berührungseingabe Bildschirm,Kapazitives mit Berührungseingabe Bildschirm 800×480 TFT LCD,Transmissive LCD mit Berührungseingabe Bildschirm I2C |
||
Produkt-Beschreibung

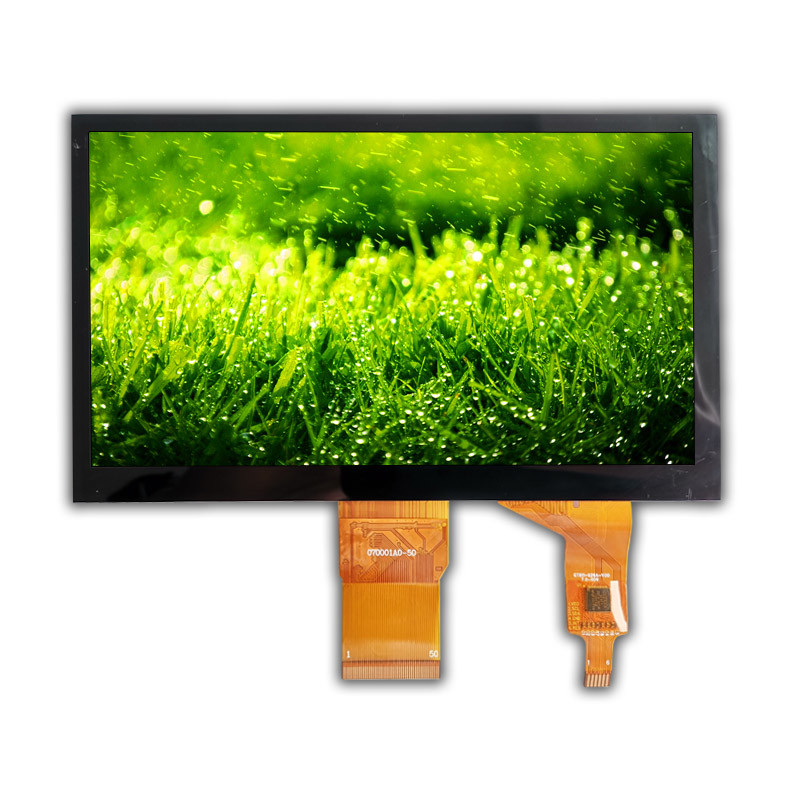

7 Zoll kapazitives mit Berührungseingabe Bildschirm I2C 800 * 480 12 Uhr Tn TFT LCD
Transmissive normalerweise weiße RGB-Schnittstelle
| MODELL NEIN. | CH700WV01C-CTC |
| Modulart | 7" TFT + CTP |
| Anzeigemodus | TN/Transmissive/Normally weiß |
| Ctp-Art | P+G |
| Zahl von Punkten | 800*3 (RGB) *480 |
| Betrachtenrichtung | 12 Uhr |
| Gray Scale Inversion Direction | 6 Uhr |
| Modulgröße | 164,9 (W)*100.0 (H)*4.68 (T) Millimeter |
| Beschriftungsbereich TFTs | 154,08 (W)*85.92 (H) Millimeter |
| TFT-Lochmaskenabstand | 0,1926 (W)*0.1790 (H) Millimeter |
| Schnittstelle | TFT: 24-bit parallele RGB Schnittstelle CTP: I2C |
| Hintergrundbeleuchtungs-Art | Weiße LED |
| Luminace | 250cd/m2 |
ChengHao-Schaufensterpuppe CH700WV01C-CT ist ein Dünnfilm der Farbaktiven Matrix
Flüssigkristallanzeige des Transistors (TFT) (LCD) die formloses Silikon TFT benutzt
als Schaltelement. Dieses Modell wird aus einer TFT LCD-Platte, ein Fahren verfasst
IC, eine Hintergrundbeleuchtung der hohen Helligkeit, ein kapazitives Fingerspitzentablett und FPC.
Dieses TFT LCD hat 7,0 (16: 9) maß Zoll diagonal aktiven Bildschirmbereich
mit Entschließung WVGA (800 horizontal durch vertikales Pixel 480).
Der Fahrer verwendete für dieses Projekt ist das SSD1963 und kann 16M Farben vorbei anzeigen
24 Signaleingang des Bits R.G.B. Der Fahrer wird am Glas und am intercon angebracht
- nection über FPC einschließlich die Komponenten, zum des Anzeigenmoduls zu fahren. Unterstützung
Rgb-Schnittstelle.
Darüber hinaus kann FPC entsprechend Kundenanforderungen auch besonders angefertigt werden,
wie Abänderungshintergrundbeleuchtung und CTP-Struktur, Schnittstellendefinition, etc.
Befolgung u. Halogen RoHS frei.
1.General Iinformation
| EINZELTEIL | RICHTWERTE | EINHEITEN |
| Lcd-Art | 7,0' ‚TFT+CTP | -- |
| Punktanordnung | 800×3 (RGB) ×480 | Punkte |
| Farbpixel-Anordnung | Vertikaler Streifen RGB | -- |
| Anzeigemodus | TN/Transmissive/normalerweise weißes | -- |
| Betrachtenrichtung | 12 Uhr | -- |
| Gray Scale Inversion Direction | 6 Uhr | -- |
| Ctp-Art | PET+ ITO Glass | -- |
| Oberflächenbehandlung | 2H | -- |
| Ctp-Fahrer IC | GT911 | -- |
| Modulgröße | 164,9 (W)×100.0 (H)×4.68 (T) | Millimeter |
| Beschriftungsbereich TFT/CTP | 154,08 (W)×85.92 (H) | Millimeter |
| TFT-Lochmaskenabstand | 0,1926 (W)×0.1790 (H) | Millimeter |
| Schnittstelle | 24-bit parallele RGB Schnittstelle | -- |
| Betriebstemperatur | -10 | +60 | ℃ |
| Lagertemperatur | -20 | +70 | ℃ |
| Gewicht | TBD | g |
2.Interface
(1) TFT-Schnittstellen-Beschreibung
| Pin NEIN. | SYMBOL | BESCHREIBUNG |
| 1 | 88888 | Energie für LED-Hintergrundbeleuchtung (Anode). |
| 2 | 8888 | Energie für LED-Hintergrundbeleuchtung (Anode). |
| 3 | 8888 | Energie für LED-Hintergrundbeleuchtung (Kathode). |
| 4 | 8888 | Energie für LED-Hintergrundbeleuchtung (Kathode). |
| 5 | 8888 | Energieboden. |
| 6 | 8888 | Allgemeine Spannung. |
| 7 | 8888 | Digital-Energie. |
| 8 | 8888 | DES-/SYNCHRONIZATIONmodus ausgewählt. Ziehen Sie normalerweise hoch. H: DE mode. L: HSD-/VSDmodus. |
| 9 | 8888 | Datenfreigabesignal. |
| 10 | 8888 | VSYNCinput. Negative Polarität. |
| 11 | 8888 | Input der horizontalen Synchronisierung. Negative Polarität. |
| 12 | 8888 | Blaue Dateneingabe (MSB). |
| 13 | 8888 | Blaue Dateneingabe. |
| 14 | 8888 | Blaue Dateneingabe. |
| 15 | 8888 | Blaue Dateneingabe. |
| 16 | 8888 | Blaue Dateneingabe. |
| 17 | 8888 | Blaue Dateneingabe. |
| 18 | 8888 | Blaue Dateneingabe. |
| 19 | 8888 | Blaue Dateneingabe (LSB). |
| 20 | 8888 | Grüne Dateneingabe (MSB). |
| 21 | 8888 | Grüne Dateneingabe. |
| 22 | 8888 | Grüne Dateneingabe. |
| 23 | 8888 | Grüne Dateneingabe. |
| 24 | 8888 | Grüne Dateneingabe. |
| 25 | 8888 | Grüne Dateneingabe. |
| 26 | 8888 | Grüne Dateneingabe. |
| 27 | 8888 | Grüne Dateneingabe (LSB). |
| 28 | 8888 | Rote Dateneingabe (MSB). |
| 29 | 8888 | Rote Dateneingabe. |
| 30 | 8888 | Rote Dateneingabe. |
| 31 | 8888 | Rote Dateneingabe. |
| 32 | 8888 | Rote Dateneingabe. |
| 33 | 8888 | Rote Dateneingabe. |
| 34 | 8888 | Rote Dateneingabe. |
| 35 | 8888 | Rote Dateneingabe (LSB). |
| 36 | 8888 | Energieboden. |
| 37 | 8888 | Takteingang. |
| 38 | 8888 | Energieboden. |
| 39 | 8888 | Linke oder rechte Anzeigesteuerung. |
| 40 | 8888 | Auf-/Ab-Anzeigesteuerung. |
| 41 | 8888 | Positive Energie für TFT. |
| 42 | 8888 | Negative Energie für TFT. |
| 43 | 8888 | Analoge Energie. |
(2) CTP-Schnittstellen-Beschreibung
| Pin NEIN. | SYMBOL | BESCHREIBUNG |
| 1 | 8888 | Digital-Energie. |
| 2 | 8888 | I2C_clock. |
| 3 | 8888 | I2C_data. |
| 4 | 8888 | Energieboden. |
| 5 | 8888 | Unterbrechungssignal. |
| 6 | 8888 | Zurückstellenstift. Aktives Tief, zum des zurückgestellten Zustandes einzutragen. |
