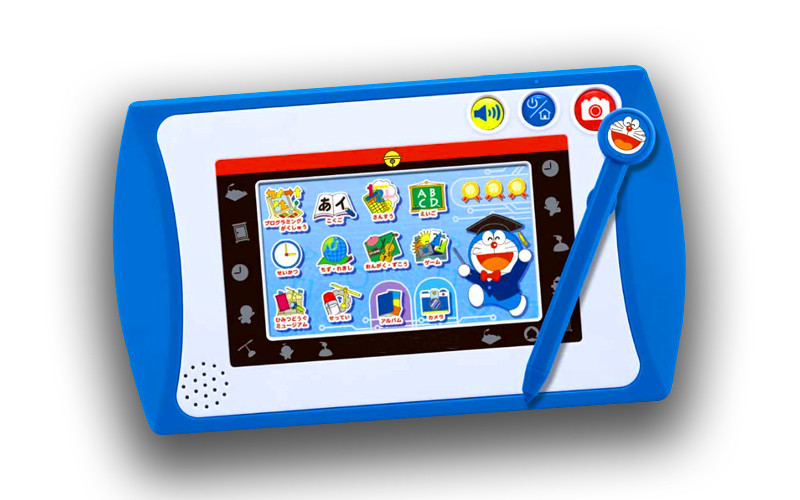

Arbeiten Sie mit Kunden zusammen, um TFT LCD-SPIEL-SCHIRM für die Spielwaren der Kinder besonders anzufertigen
Informationen 1.General von TFT LCD-Anzeige für Spielzeug
EINZELTEIL | RICHTWERTE | EINHEITEN |
Lcd-Art | 4,3' ‚TFT | -- |
Punktanordnung | 480 (RGB) ×272 | Punkte |
Farbfilterreihe | Vertikaler Streifen RGB | -- |
Anzeigemodus | TN/Getriebe/normalerweise weißes | -- |
Betrachtenrichtung | 12 Uhr | -- |
Gray Scale Inversion Direction | 6 Uhr | -- |
Fahrer IC | -- | |
Modulgröße | 105,5 (W)×67.2 (H)×4.1 (T) | Millimeter |
Beschriftungsbereich | 95,04 (W)×53.856 (H) | Millimeter |
Lochmaskenabstand | 0,198 (W)×0.198 (H) | Millimeter |
Schnittstelle | 24-bit parallele RGB Schnittstelle | -- |
Betriebstemperatur | -20 | +70 | ℃ |
Lagertemperatur | -30 | +80 | -- |
Rücklicht | 7 weiße LED | ℃ |
Gewicht | TBD | -- |
ANMERKUNGEN:
ART 1.DISPLAY: 4,3" TFT
RICHTUNG 2.VIEWING: 12:00
UMSTELLUNGS-RICHTUNG DER SKALA-3.GRAY: 6:00
MODUS 4.POLARIZER: TRANSMISSIVE/POSITIVE
TEMPERATUR 5.OPERATING: -20°C~+70°C
TEMPERATUR 6.STORAGE: -30°C~+80°C
TOLERANZ 7.UNMARKER: ±0.20
8.REQUIREMENTS AUF UMWELTSCHUTZ: RoHS
Beschreibung 2.Interface
Pin | Symbol | Beschreibung. |
1 | VLED- | LED-Hintergrundbeleuchtung (Kathode). |
2 | VLED+ | LED-Hintergrundbeleuchtung (Anode). |
3 | Boden | Boden. |
4 | VDD | Stromversorgung. |
5~12 | R0~R7 | Rote Daten. |
13~20 | G0~G7 | Grüne Daten. |
21~28 | B0~B7 | Blaue Daten. |
29 | Boden | Boden. |
30 | PCLK | Punkttaktsignalsignaleingang. Verriegeln von Eingabedaten an seiner steigenden Flanke. |
31 | DISP | Anzeige AN/AUS. |
32 | HSYNC | Input der horizontalen Synchronisierung. Negative Polarität. |
33 | VSYNC | VSYNCinput. Negative Polarität. |
34 | De | Daten ermöglichen Input. Aktives Hoch, zum des Eingabedatenbusses zu ermöglichen. |
35 | NC | NC. |
36 | Boden | Boden. |
37 | XR | TP-Recht. |
38 | Yd | TP-Unterseite. |
39 | XL | TP verließ. |
40 | YU | TP oben. |
Maximalleistungen 3.Absolute
Einzelteil | Symbol | Min. | Maximum. | Einheit |
Analoge Versorgungs-Spannung | VDD | -0,3 | 5 | V |
Eingangsspannung | Vin | -0,3 | VDD+0.3 | V |
Betriebstemperatur | SPITZE | -20 | 70 | °C |
Lagertemperatur | Test | -30 | 80 | °C |
Speicherfeuchtigkeit | HD | 20 | 90 | %RH |
Eigenschaften 4.DC
Einzelteil | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung |
Analoge Versorgungs-Spannung | VDD | 3 | 3,3 | 3,6 | V | - |
Eingegebene Hochspannung | VIH | 0.7VDD | - | VDD | V | Digital-Inputstifte |
Eingegebene Niederspannung | VIL | Boden | - | 0.3VDD | V | Digital-Inputstifte |
Ertrag-Hochspannung | VOH | VDD-0.4 | - | VDD | V | Digitalergebnisstifte |
Ertrag-Niederspannung | Vol. | Boden | - | VDD+0.4 | V | Digitalergebnisstifte |
Input-/Outputleck-Strom | ILI | -1 | - | 1 | MA | - |
Eigenschaften 5.Timing
Energie-AN Reihenfolge
6.Power WEG von der Reihenfolge
7.Backlight Charasterics
Einzelteil | Symbol | MINUTE | ART | Max | EINHEIT | Testbedingung |
Versorgungs-Spannung | Vf | 20,3 | 22,4 | 24,5 | V | If=20mA |
Versorgung gegenwärtig | Wenn | - | 20 | 30 | MA | - |
Lichtstärke für LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Einheitlichkeit für LCM | - | 80 | - | - | % | If=20mA |
Lebenszeit | - | 20000 | - | - | Stunde | If=20mA |
Hintergrundbeleuchtungs-Farbe | Weiß |
Vorkehrungen 8.Handling
(1) Befestigungsart
Die LCD-Platte von Modul Sc LCD besteht aus zwei dünnen Glasplatten mit polarisiert, welches
leicht beschädigt werden. Und da das Modul, in so konstruiert hinsichtlich, geregelt wird, indem man passende Löcher verwendet
in der Leiterplatte.
Extreme Sorgfalt sollte erforderlich sein, wenn sie die LCD-Module behandelt.
(2) Vorsicht von LCD behandelnd und säubernd
Wenn Sie die Bildschirmoberfläche säubern, benutzen Sie weichen Stoff mit Lösungsmittel
[empfahl sich unten] und wischen Sie leicht ab
Isopropylalkohol
Äthylalkohol
Wischen Sie die Bildschirmoberfläche nicht mit den trockenen oder harten Materialien ab, die den Polarisator beschädigen
Oberfläche.
Benutzen Sie nicht das folgende Lösungsmittel:
Wasser
aromatische Substanzen
Wischen Sie ITO-Auflagenbereich nicht mit den trockenen oder harten Materialien ab, die die ITO-Muster schädigen
Wird benutzen Sie nicht das folgende Lösungsmittel auf der Auflage oder verhindern Sie, dass es verseucht:
Flussmittel
Chlor (Cl), Salfur (S)
Wenn Waren ohne zu sein gesendet wurden, beschichtete sili8con auf der Auflage, ITO, den Muster geschädigt werden konnten
wegen der Korrosion mit der Zeit.
Wenn ITO-Korrosion durch die Verlust-Behandlung oder die Anwendung von etwas Materialien wie Chlor (Ci) geschehen,
Salfur (S) vom Kunden, Verantwortung ist auf Kunden.
(3) Vorsicht gegen statische Aufladung
Das LCD-Modul benutzen Fahrer LSIcc$c-mos, also empfahlen wir, dass Sie:
Schließen Sie jeden unbenutzten Inputanschluß an Vdd an, oder Seitenflossenstation, geben keine Signale ein, bevor Energie ist
schaltete ein und rieb Ihren Körper, Arbeit/Sammelplätze, Versammlungsausrüstung, um sich gegen zu schützen
statisch Elektrizität
(4) verpackend
Modul setzen LCD-Elemente ein und müssen als solches behandelt werden.
vermeiden intensiven Schock und Fälle von einer Höhe.
das , zum von Modulen an der Verminderung zu verhindern, funktionieren nicht, oder, sie zu speichern stellte direktes heraus
Sonnenschein oder hohe Temperatur/Feuchtigkeit
(5) Vorsicht für Operation
Es ist eine unentbehrliche Zustand, zum von LCD innerhalb der spezifizierten Spannungsgrenze seit zu fahren
höhere Spannung dann die Grenze verursachen das kürzere LCD-Leben.
eine elektrochemische Reaktion wegen unerwünschter Verschlechterung Gleichstromursachen LCDS, so
dass der Gebrauch von Gleichstrom-Antrieb vermieden werden sollte.
Antwortzeit wird extrem bei der niedrigeren Temperatur dann der Betrieb verzögert
Temperaturspanne und andererseits bei der höheren Temperatur LCD wie dunkle Farbe herein
sie. Jedoch bedeuten jene Phänomene nicht Funktionsstörung oder außer Betrieb mit LCD,
welches in die spezifizierte Operationstemperatur zurückkommt.
, wenn der Bildschirmbereich stark während der Operation gedrückt wird, irgendein Guss wird unnormal angezeigt
aber es nimmt Normalbedingung wieder auf, nachdem es einmal abgestellt hat.
ein geringfügiger Tau, der auf Anschlüssen niederlegt, ist eine Ursache für elektrochemische Reaktion mit dem Ergebnis
offener am Endestromkreis.
Verwendung unter der Normalbetriebshöchsttemperatur, 50%Rh oder weniger wird angefordert.
(6) Lagerung
Im Falle der Zeit zum Beispiel, jahrelang für den Zweck für einen langen Zeitraum speichern oder
Ersatzgebrauch, die folgenden Weisen wird empfohlen.
Speicher in einer Tasche aus Polyäthylen mit der Öffnung versiegelte damit, die Frischluft anzumelden, die nicht in ihn äußer ist.
Und ohne Trockenmittel.
, das in einen dunklen Platz legt, wo man auch nicht Belichtung das Sonnenlicht noch Lichtes halten verweist
Lagertemperaturbereich.
, das ohne Note auf Polarisatoroberfläche durch die noch etwas speichert.
[Es wird empfohlen, um sie zu speichern, da sie im Innenbehälter zu der Zeit der Lieferung von uns enthalten worden sind
(7) Sicherheit
ist es empfehlenswert, geschädigte oder unnötige LCD in Stücke zu zerschmettern und wäscht weg Flüssigkeit
Kristall durch irgendein von Lösungsmitteln wie Aceton und Äthanol, die oben später gebrannt werden sollten.
, als jede mögliche Flüssigkeit aus einer geschädigten Glaszelle heraus leckte, kommt mit Ihre Hände, bitte in Berührung
waschen Sie es weg gut mit Seife und Wasser
Informationen über CH430WQ08-FPC-CTFT LCD Anzeige
MODELL NEIN. |
CH430WQ08A-T |
Modulart | 4,3" TFT + RTP |
Anzeigemodus | TN/Transmissive/normalerweise weißes |
Zahl von Punkten | 480*3 (RGB) *272 |
Betrachtenrichtung | 12 Uhr |
Modulgröße | 105,5 (W)*67.2 (H)*4.1 (T) Millimeter |
Beschriftungsbereich TFTs | 95,04 (W)*53.856 (H) Millimeter |
Schnittstelle | RGB |
Luminace | 300cd/m2 |
